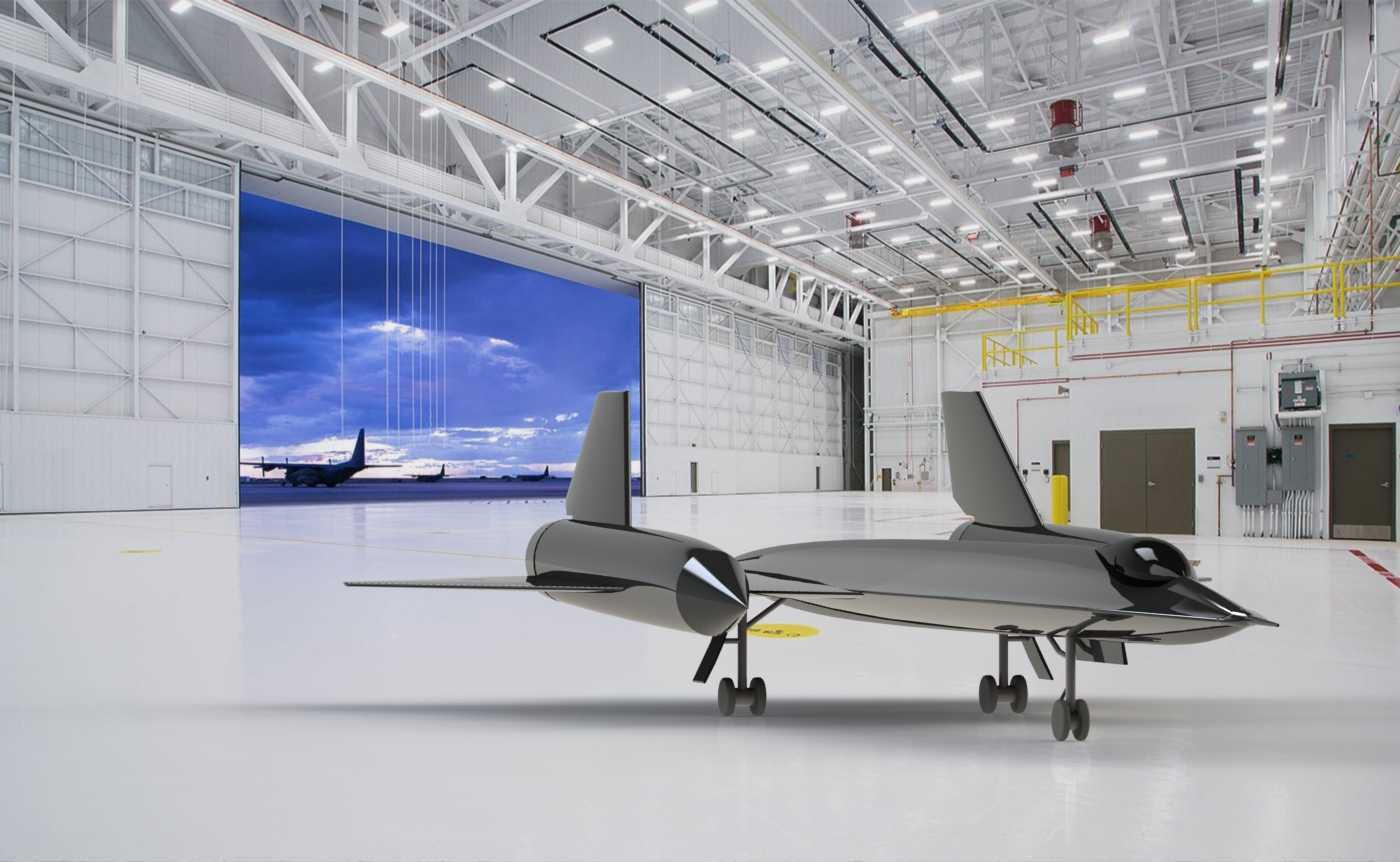

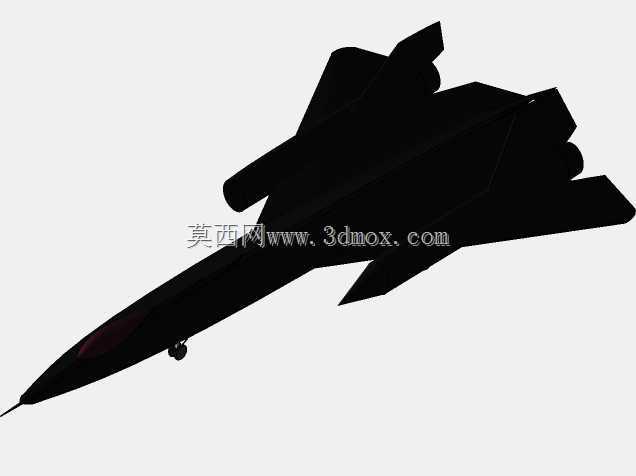

SR-71黑鸟高空高速侦察机仿真结构

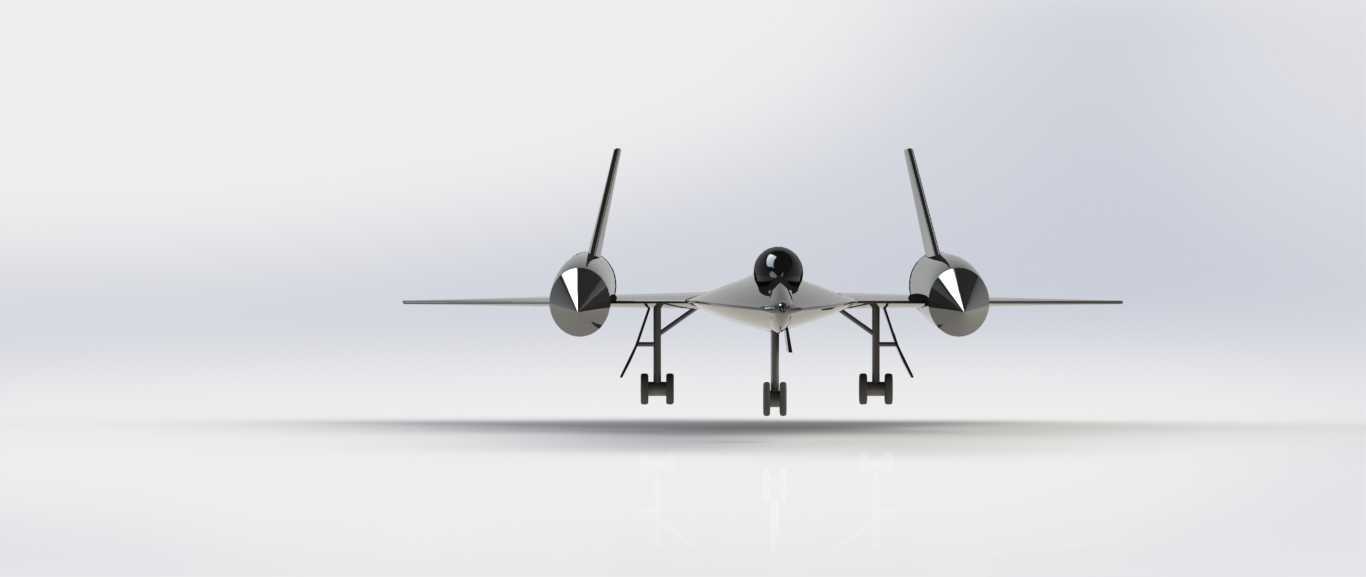

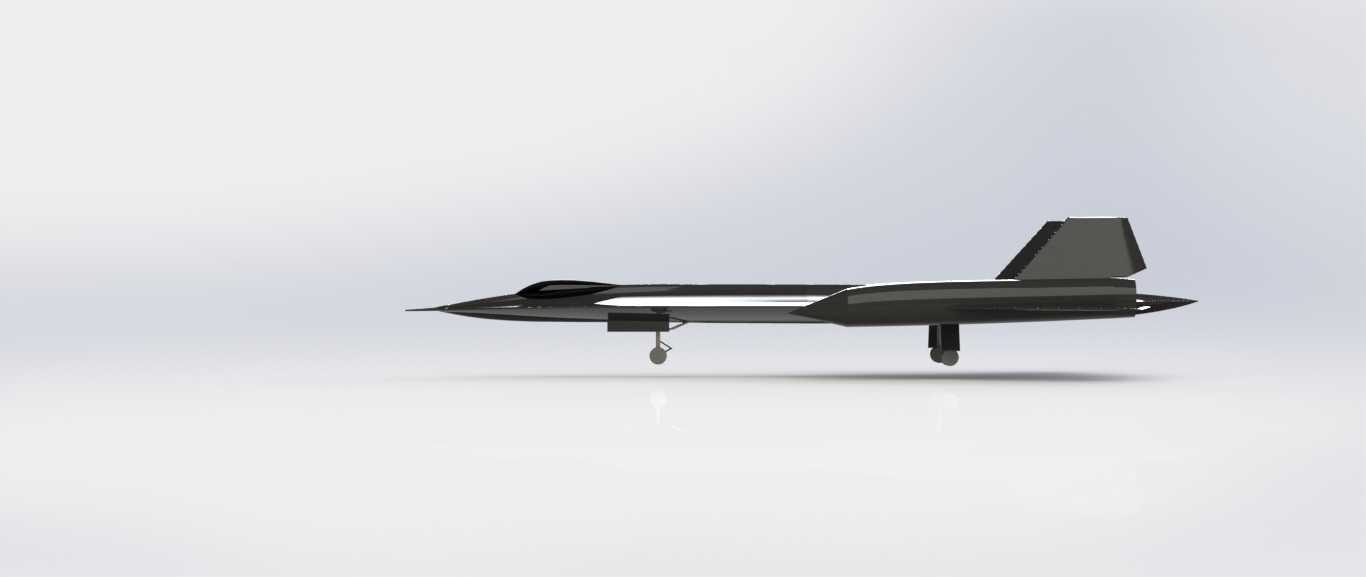

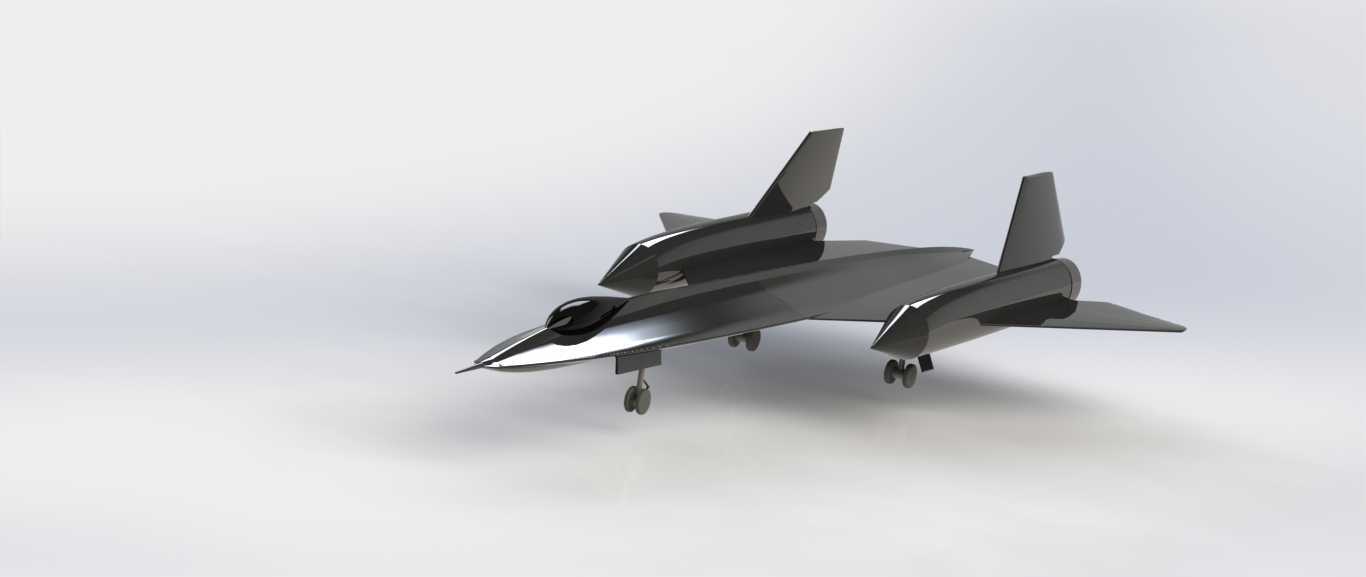

该模型还原的SR-71黑鸟侦察机，是航空史上极具代表性的高空高速侦察装备，其设计逻辑完全围绕高空高速突防的核心任务展开，在三维建模过程中需要精准还原其气动布局与结构特征，才能匹配航空教具、仿真展示、结构参考等实际应用场景的需求。从实际用途来看，该机型最初承担的是跨域高空侦察任务，能够在2万米以上的高空以3马赫级的速度持续飞行，规避当时多数防空武器的拦截，深入目标区域完成光学、电子侦察数据采集，这一任务属性直接决定了其整机的结构设计方向。建模过程中首先要把控的是整机的气动外形边界，其机身采用修长的翼身融合布局，边条从机头两侧一直延伸至外翼段，搭配无平尾的三角翼设计，能够在高速飞行状态下优化激波分布，降低飞行阻力，同时整机的截面尺寸严格遵循面积律设计，机身中段的收腰结构需要精准还原，才能匹配跨音速、超音速飞行阶段的阻力特性。机身两侧的发动机舱是建模的重点结构，其采用的可变截面进气道带有可调激波锥结构，能够在不同飞行速度下调整进气量，匹配冲压-涡喷组合循环的动力工作需求，建模时需要还原进气道的内部流道轮廓、激波锥的调节行程边界，以及发动机舱与机身之间的整流缝隙结构，这些细节直接影响整机气动仿真的参考价值。起落架结构采用前三点式布局，前起落架为双轮结构，安装于机身前段下方，主起落架为单轮结构，收纳于两侧发动机舱内部，建模时需要还原起落架的收放转动路径、舱门的闭合缝隙，以及停机状态下的起落架支柱压缩量，保证整机停放状态的姿态符合实机的重心分布。整机的垂尾采用全动式外倾设计，外倾角度能够兼顾高速飞行时的方向稳定性与隐身性能需求，建模时需要还原垂尾的转动轴位置、舵面的偏转角度范围，以及垂尾与机身尾部的连接结构。尾喷管采用可调收敛-扩张结构，能够匹配不同飞行速度下的排气膨胀比，建模时需要还原喷管的调节片结构、喷口的截面变化范围，以及喷管与发动机舱尾部的整流过渡结构。在航空教学场景中，该模型可用于讲解高空高速飞行器的气动设计逻辑、高速动力系统的匹配原理、特种飞行器的结构布局特点；在仿真展示场景中，精准的外形尺寸与结构细节能够支撑展厅展陈、科普演示的视觉需求；对于结构设计从业者而言，该模型的翼身融合处理、热胀冷缩间隙设计、高速气动部件的结构逻辑，都能为特种飞行器设计、高速载具结构研发提供具象的参考依据。建模过程中还需要注意整机的蒙皮分块细节，实机因为高速飞行时的气动加热问题，蒙皮采用了大量钛合金材料，蒙皮接缝处预留了热膨胀间隙，这些细节的还原能够提升模型的写实度，也能让使用者更直观地理解高速飞行器的结构设计难点。
