带加强筋槽型减重直角支撑角板

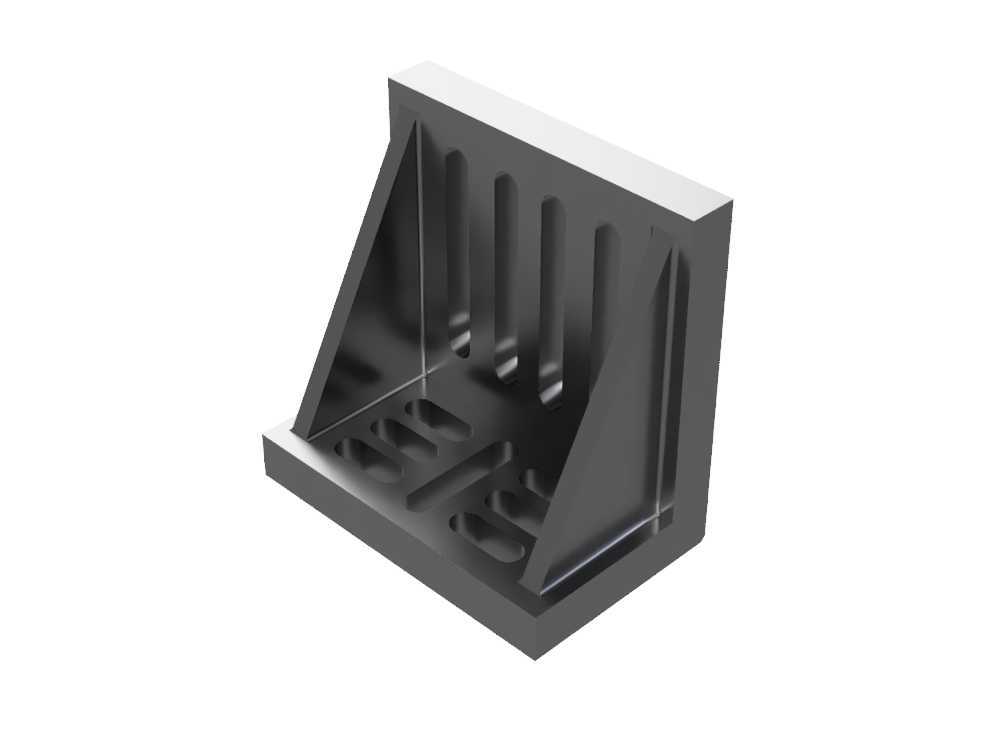

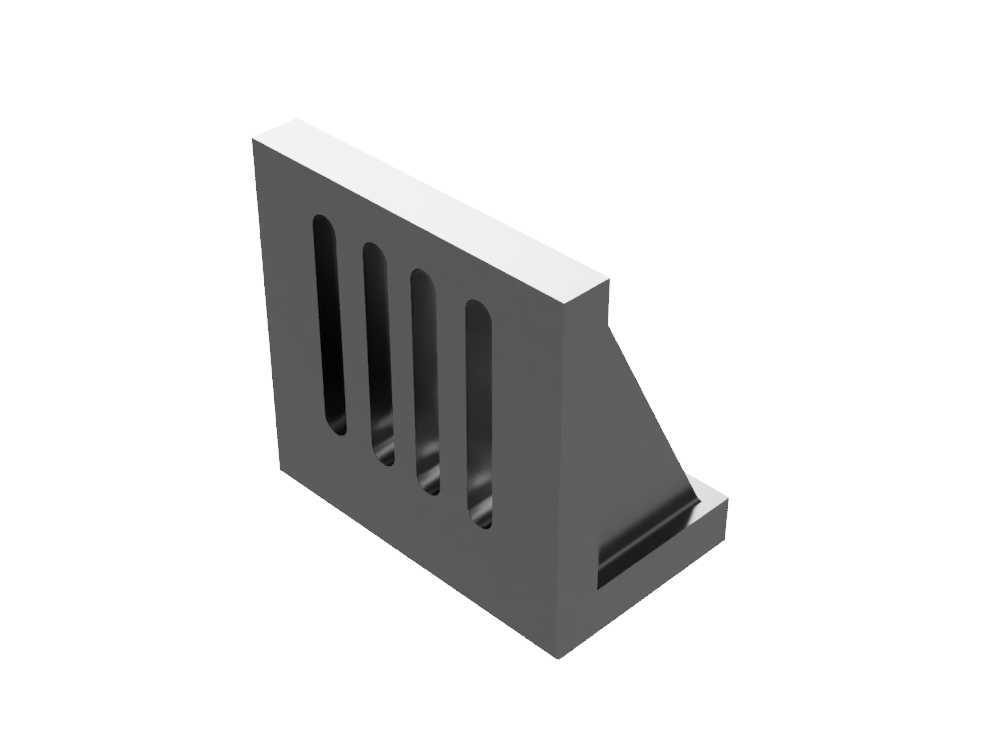

这款直角支撑角板是工装夹具、机架搭建场景中常用的定位支撑构件，日常在自动化生产线工位架搭建、检测平台治具固定、小型设备机架拼接环节都能见到它的身影，核心作用是保证两个垂直安装面的形位公差稳定，避免连接部位受载后出现角度偏移，相比直接用板材弯折的直角件，整体抗扭、抗弯折性能有明显优势。从结构设计来看，两个互相垂直的安装基面都做了平整加工处理，能保证和被连接件的贴合度，减少安装面间隙带来的定位误差；内侧设置的多道竖向加强筋顺着受力方向排布，在不额外增加整体壁厚的前提下，大幅提升了角板承受垂直载荷、侧向倾覆力矩的能力，避免长期受载后出现直角部位开裂、形变的问题。筋板之间开设的通槽并非随意设计，一方面是去除非受力区域的多余材料，降低构件自身重量，方便现场安装搬运，另一方面这些槽位也可以作为安装避让空间，适配不同规格的螺栓头、定位销沉头，或是穿过管线、小型传感器走线，减少现场二次加工的工作量。角板的两个安装翼缘都预留了足够的螺栓排布空间，安装边界清晰，250×202×126的外形尺寸属于中型支撑角件范畴，既可以用于小型工装的垂直面定位，也能多件组合作为中型设备机架的角部加强支撑，适配的安装场景覆盖了从实验室检测治具到车间生产线工位架的多种需求。设计过程中特意对直角过渡区域做了圆弧处理，避免应力集中导致的断裂风险，所有槽位的边缘都做了倒角，不会出现锐边划伤安装人员的问题，整体结构没有冗余设计，每一处结构都对应实际使用中的受力需求或是安装便利性要求，在保证结构强度的前提下尽可能控制了自身重量，不管是作为临时工装的支撑件，还是作为永久设备的结构连接件，都能稳定保持垂直精度，减少后期维护调整的工作量。
