哈斯VF-2加工中心配套夹具网格板

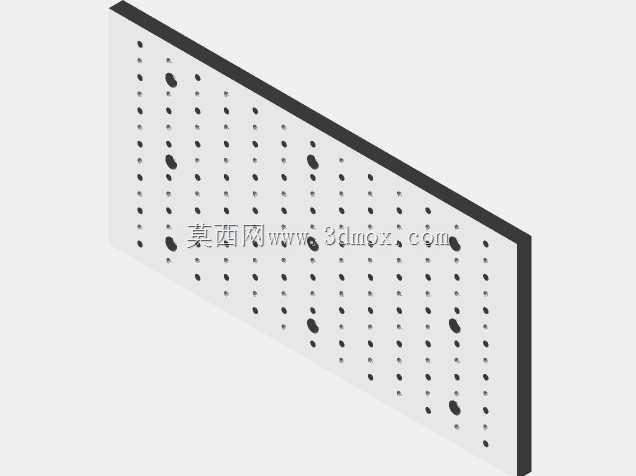

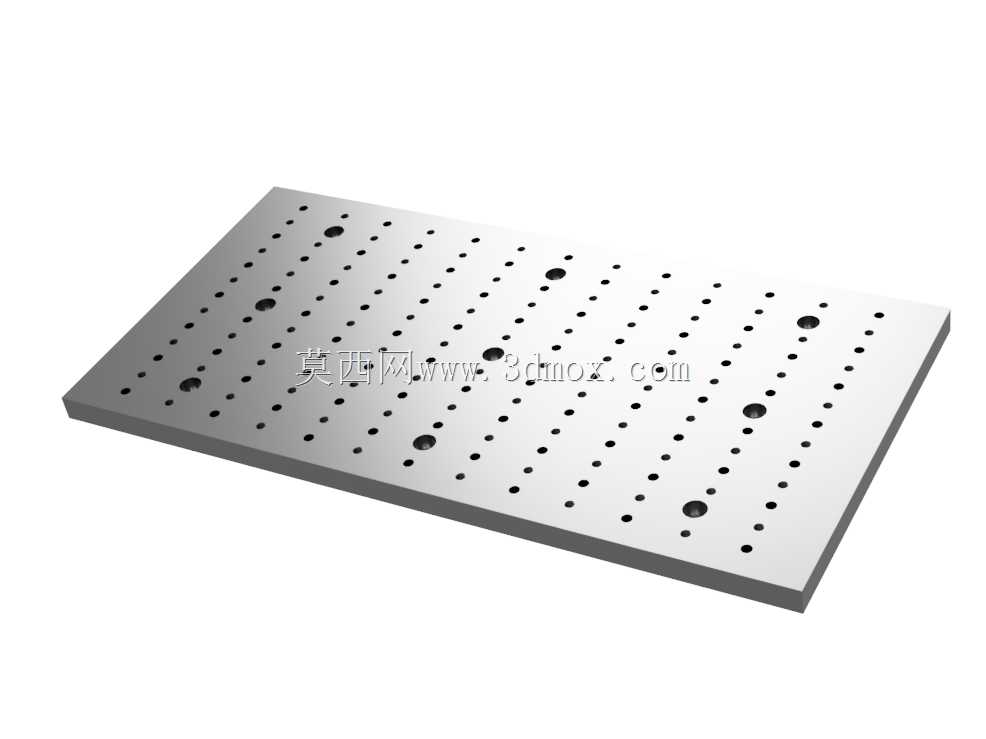

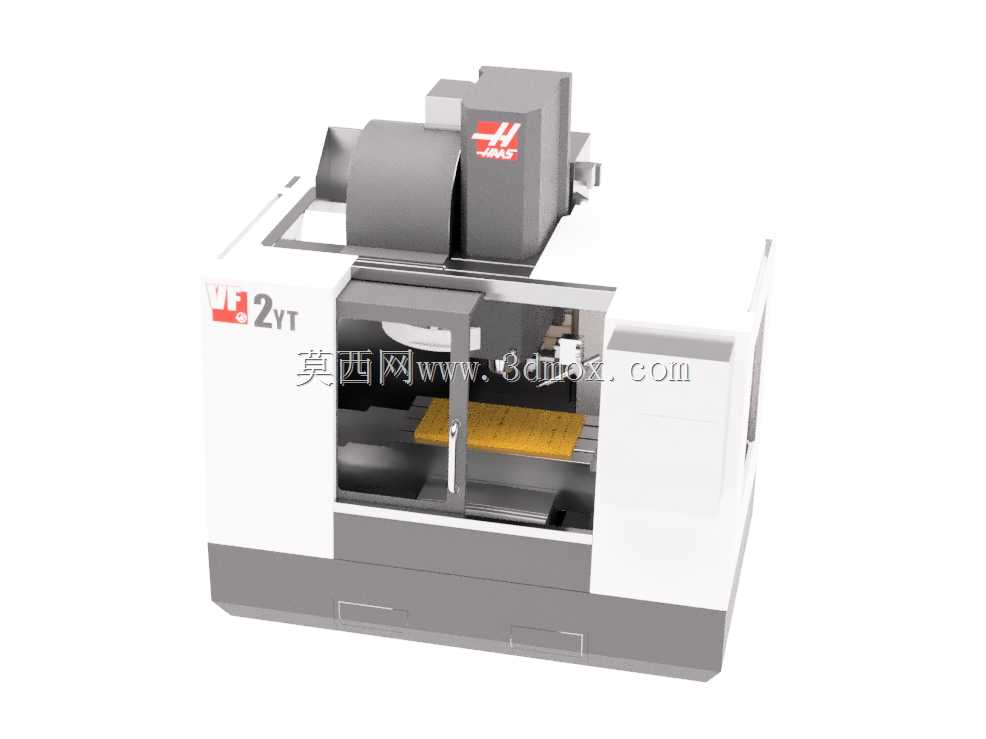

在精密零件加工车间的日常生产中，立式加工中心的工作台夹具适配性直接决定了单件装夹效率与批量加工的重复定位精度，这款适配哈斯VF-2机型的夹具网格板，正是针对小尺寸精密零件批量加工场景开发的工装载体。从实际加工场景来看，车间承接铝制3C结构件、小型工装治具零件、精密五金杂件的订单时，传统T型槽工作台每次装夹都需要反复调整压板位置、校准工件基准，单批次工件的装夹辅助时间往往能占到总加工时长的三成以上，而网格板的设计逻辑就是通过标准化的孔位阵列，把工作台面转化为可快速定位的模块化装夹基准，大幅压缩非加工时长。这款网格板的板材尺寸完全匹配哈斯VF-2加工中心的X/Y轴行程边界，安装时不需要对工作台原有结构做任何改造，直接通过底部定位结构与工作台T型槽锁紧即可，不会超出行程范围造成软限位报警，也不会因为板材突出工作台边缘造成切屑堆积难以清理。设计阶段特意选用了经过去应力处理的合金板材，整体平面度控制在0.02mm以内，表面做了硬质氧化处理，能够耐受加工过程中切削液的长期腐蚀，也能抵抗钢件装夹时的磕碰划伤，长期使用不会出现基准孔位变形的问题。网格板采用Y0101标准的1英寸×1/2英寸孔位阵列布局，每个孔位都集成了3/8定位销孔与3/8-16螺纹孔，不需要额外制作过渡连接板，就可以直接安装标准化的定位销、快速夹钳、工件支撑座等装夹元件，不管是单一大尺寸工件的跨距装夹，还是多工位小零件的并排装夹，都能灵活调整装夹位置，不需要在工作台面上反复划线找正。实际使用中，针对需要使用1/2英寸刀具加工外部方形轮廓的工件，网格板的孔位间距特意避开了常用走刀路径，不会出现刀具铣到夹具本体的情况，装夹时只需要将工件基准边靠紧预先插入定位孔的定位销，拧紧锁紧螺丝就能完成装夹，重复定位精度可以控制在0.01mm以内，完全满足精密零件的加工公差要求。对于需要频繁切换加工产品的中小批量生产场景，这款网格板还能配合零点定位器使用，提前在网格板上预装多套工件夹具，加工完一个批次后只需要松开锁紧机构就能快速更换整套工装，把换产时间从原来的几十分钟压缩到几分钟以内。网格板的边缘还做了倒角处理，安装时不会刮伤工作台面的防锈涂层，底部预留了排屑间隙，加工产生的铝屑、铁屑可以顺着间隙落到工作台排屑槽内，不会堆积在网格板底部造成台面凸起、影响装夹平面度。
