飞机单轮支柱式主起落架结构设计

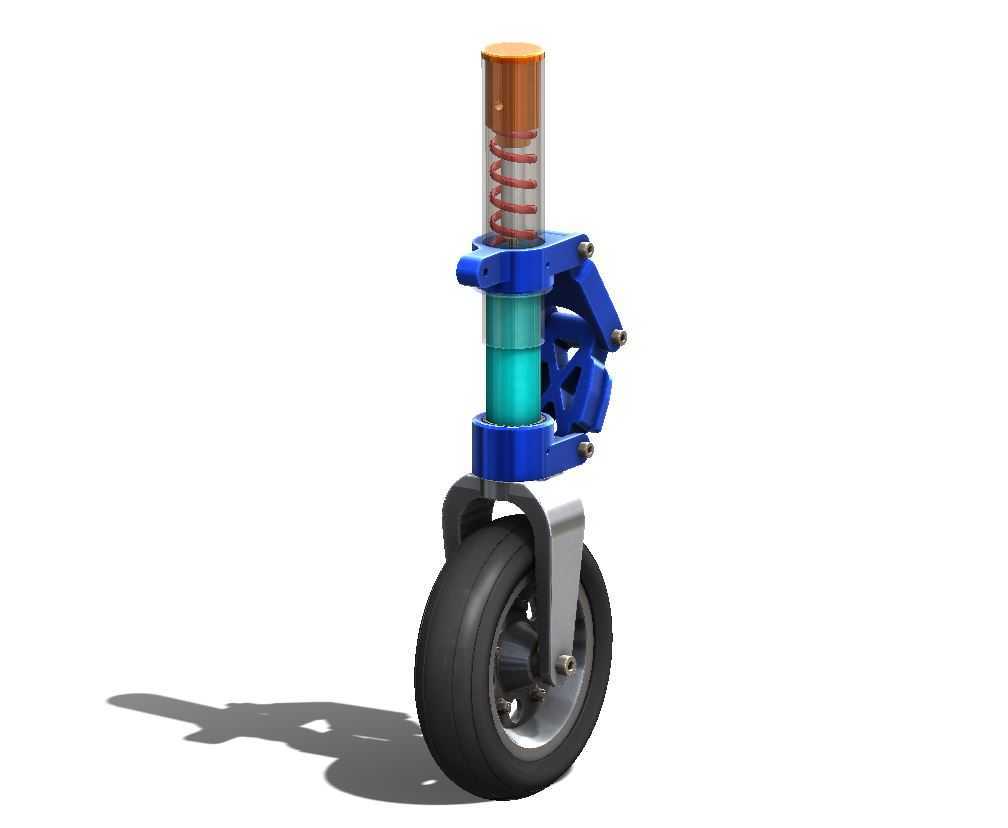

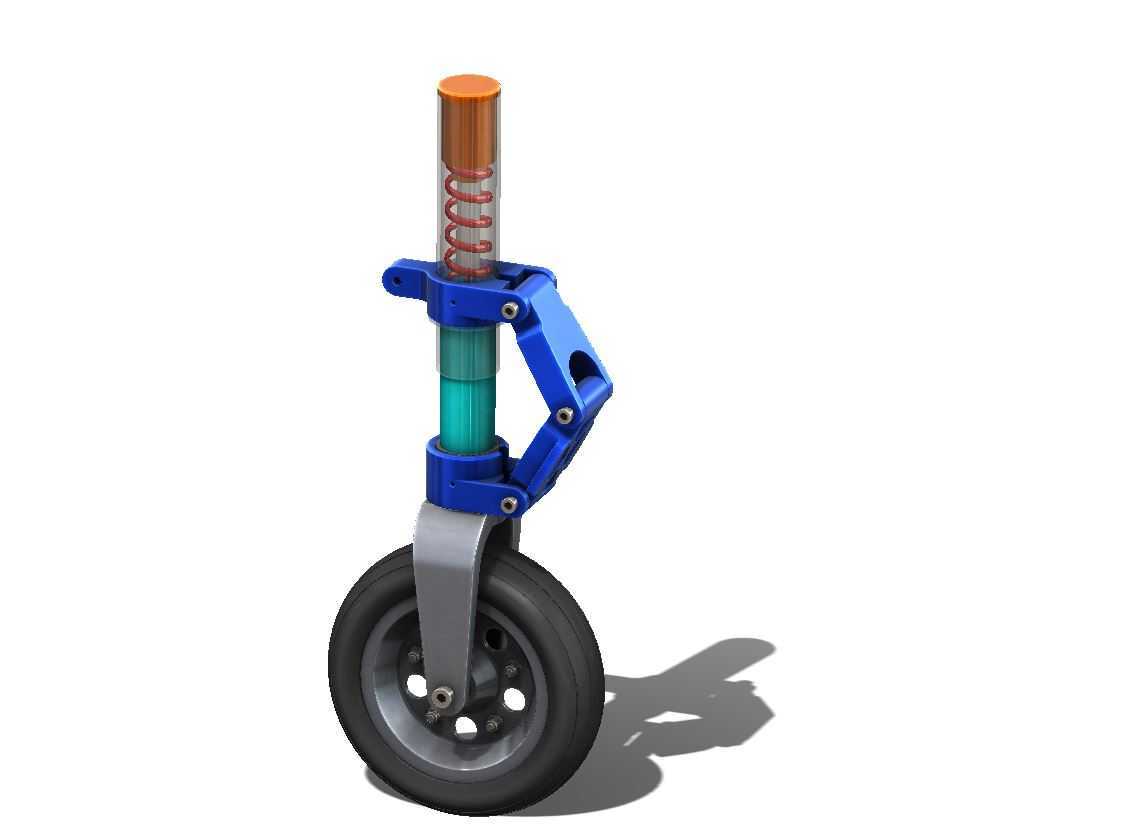

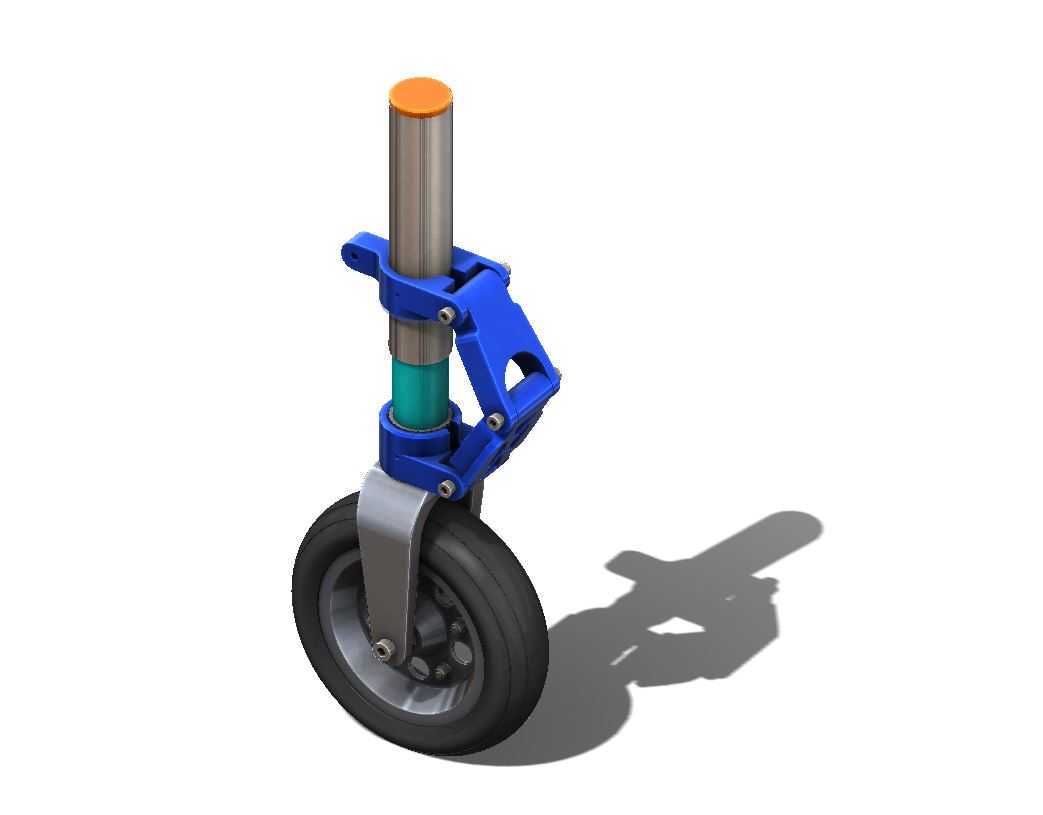

该起落架为单轮支柱式构型，主要适配轻型通用类飞机的主承力起降需求，在地面滑跑、起降冲击、停机驻留全工况下承担整机重量传递与冲击载荷缓冲功能，是飞机起降系统的核心承力部件。设计过程中优先考虑了地面载荷的传递路径优化，将缓冲支柱作为核心承力主体，上部预留与机身机翼接头的安装接口，安装边采用多螺栓孔位布局，可直接对接机身主承力框的接头座，安装时需保证支柱轴线与机身对称面的夹角符合装机角度要求，避免起降过程中出现侧向附加弯矩。缓冲组件采用油气混合缓冲结构，外露的弹簧段为辅助回弹复位构件，内部集成油液阻尼孔与气腔，可在着陆冲击瞬间将垂直方向的冲击动能通过油液阻尼转化为热能耗散，配合弹簧的复位力快速吸收冲击能量，避免冲击载荷直接传递至机身结构，降低机身结构的疲劳损伤风险。摇臂式扭力臂结构连接支柱外筒与活塞杆，可限制活塞杆的周向转动，同时不影响支柱的轴向伸缩运动，保证机轮的航向始终与飞机滑跑方向一致，避免滑跑过程中出现摆振现象。机轮组件采用小直径高压轮胎，适配轻型飞机的低载荷起降需求，轮叉采用高强度铝合金锻件加工，与支柱下端通过销轴连接，可传递机轮受到的航向、侧向载荷至支柱主体。外形尺寸方面，支柱总长度根据飞机地面停机高度要求设计，完全伸展状态下可保证机腹与地面留有足够的安全间隙，压缩至最大行程时不会出现结构硬碰撞，机轮宽度与轮距匹配机身宽度设计，可保证地面滑行转弯时的侧向稳定性，不会出现侧翻风险。设计时还考虑了地面维护的便捷性，缓冲支柱的充气嘴、油液加注口均布置在易操作的外侧位置，扭力臂的连接销轴采用快卸结构，可在不拆解主支柱的情况下完成机轮更换、轮胎检修等日常维护作业，降低外场维护的工作量。整个结构的受力路径清晰，垂直载荷通过轮胎、轮叉传递至活塞杆，经缓冲组件缓冲后传递至外筒，再通过上部安装接头传递至机身主承力结构，航向载荷通过扭力臂在活塞杆与外筒之间传递，侧向载荷则由支柱本身的抗弯刚度承担，各构件的强度储备均按照航空类结构的安全系数要求设计，可满足规定起降次数下的疲劳寿命要求。
