橡木材质双翼木制玩具飞机结构设计

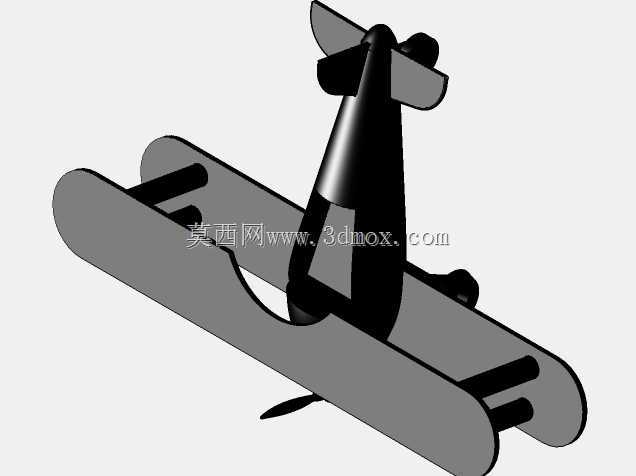

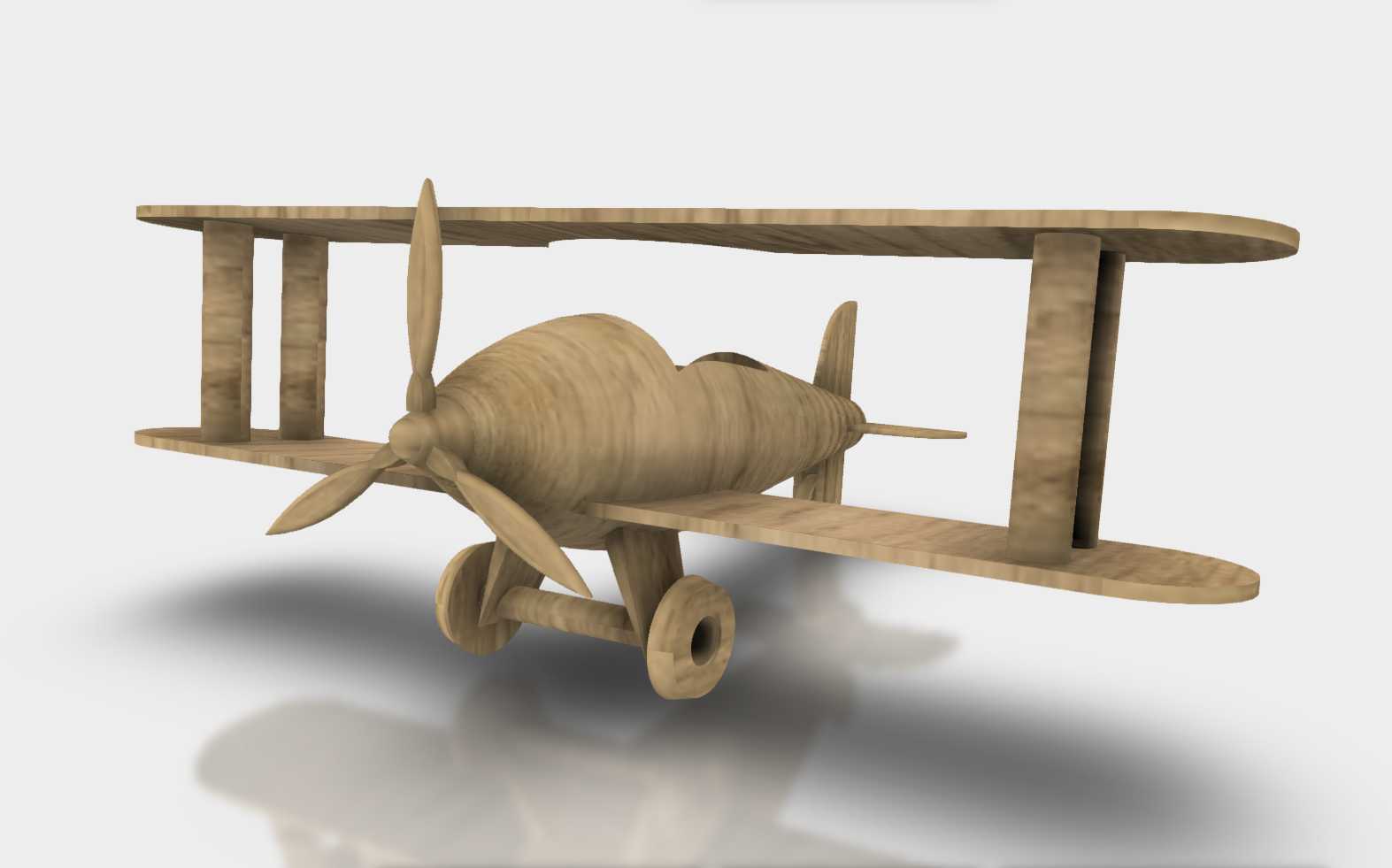

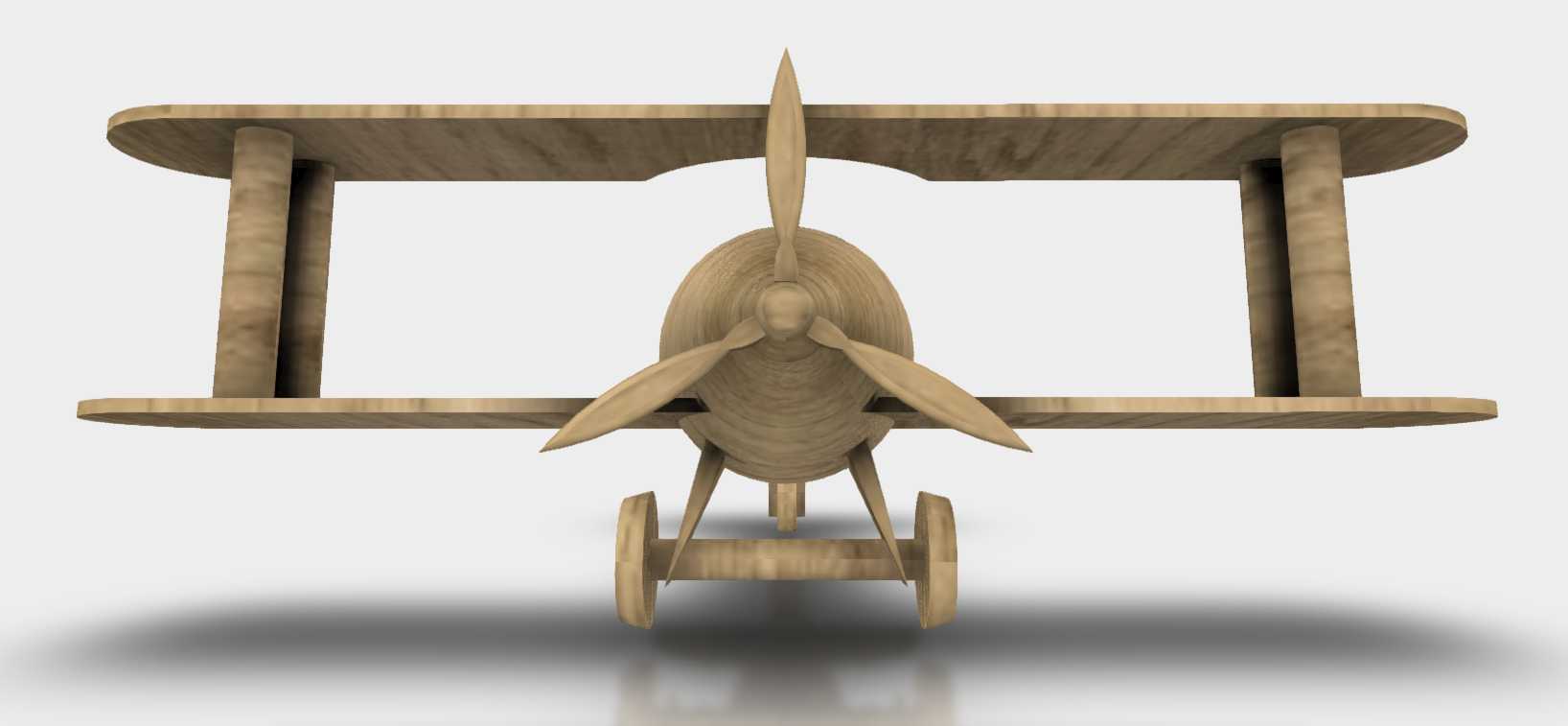

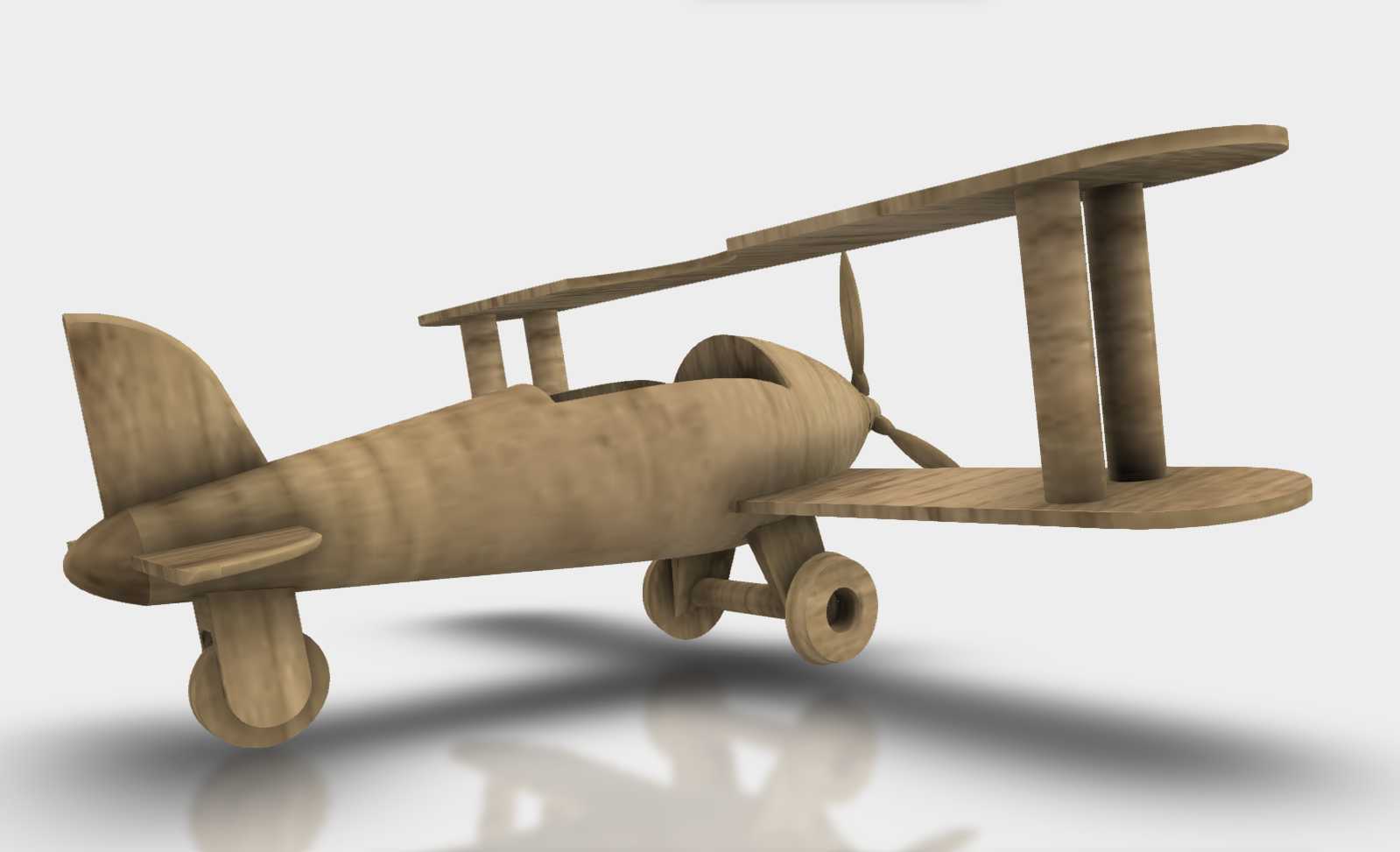

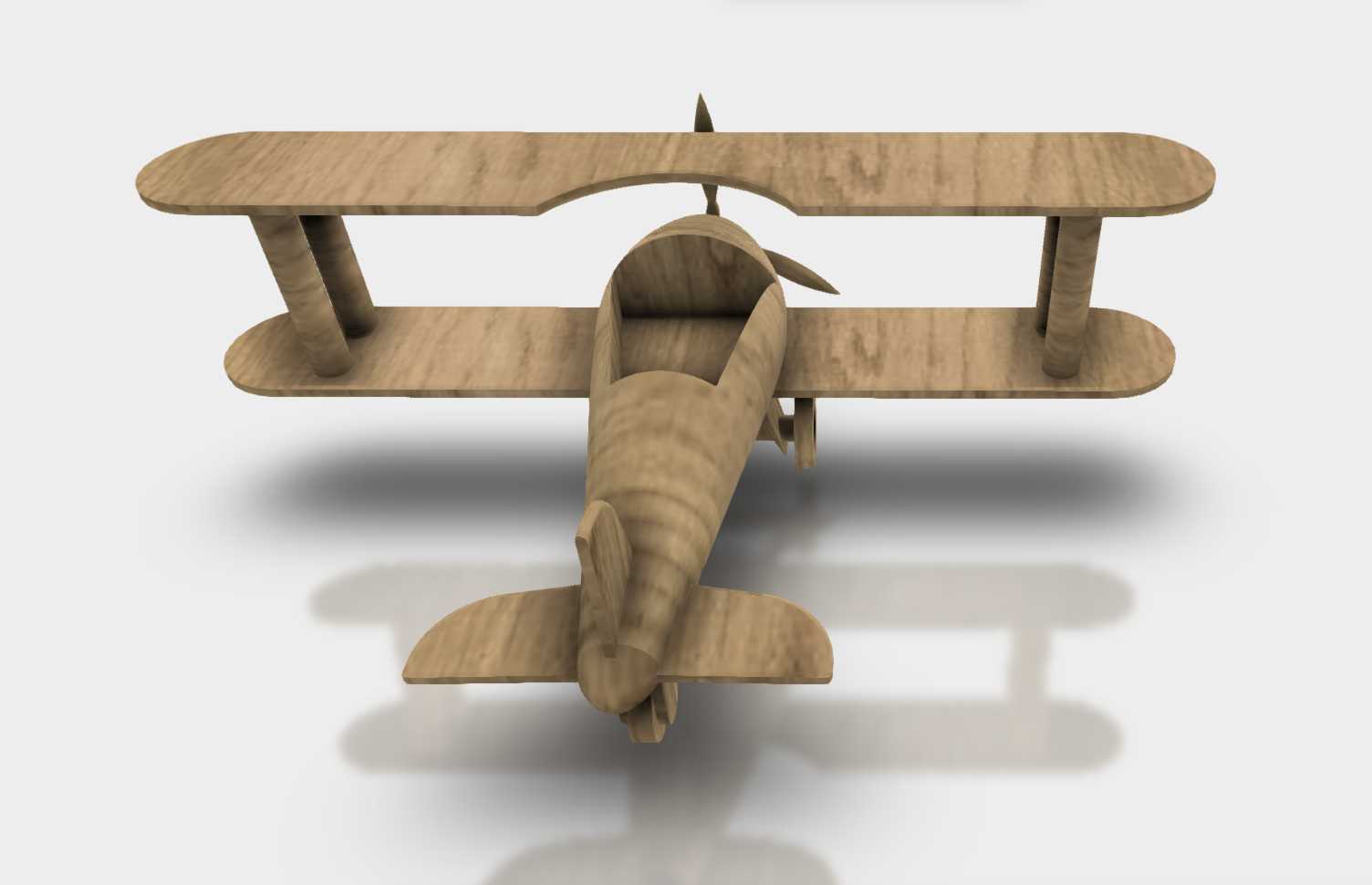

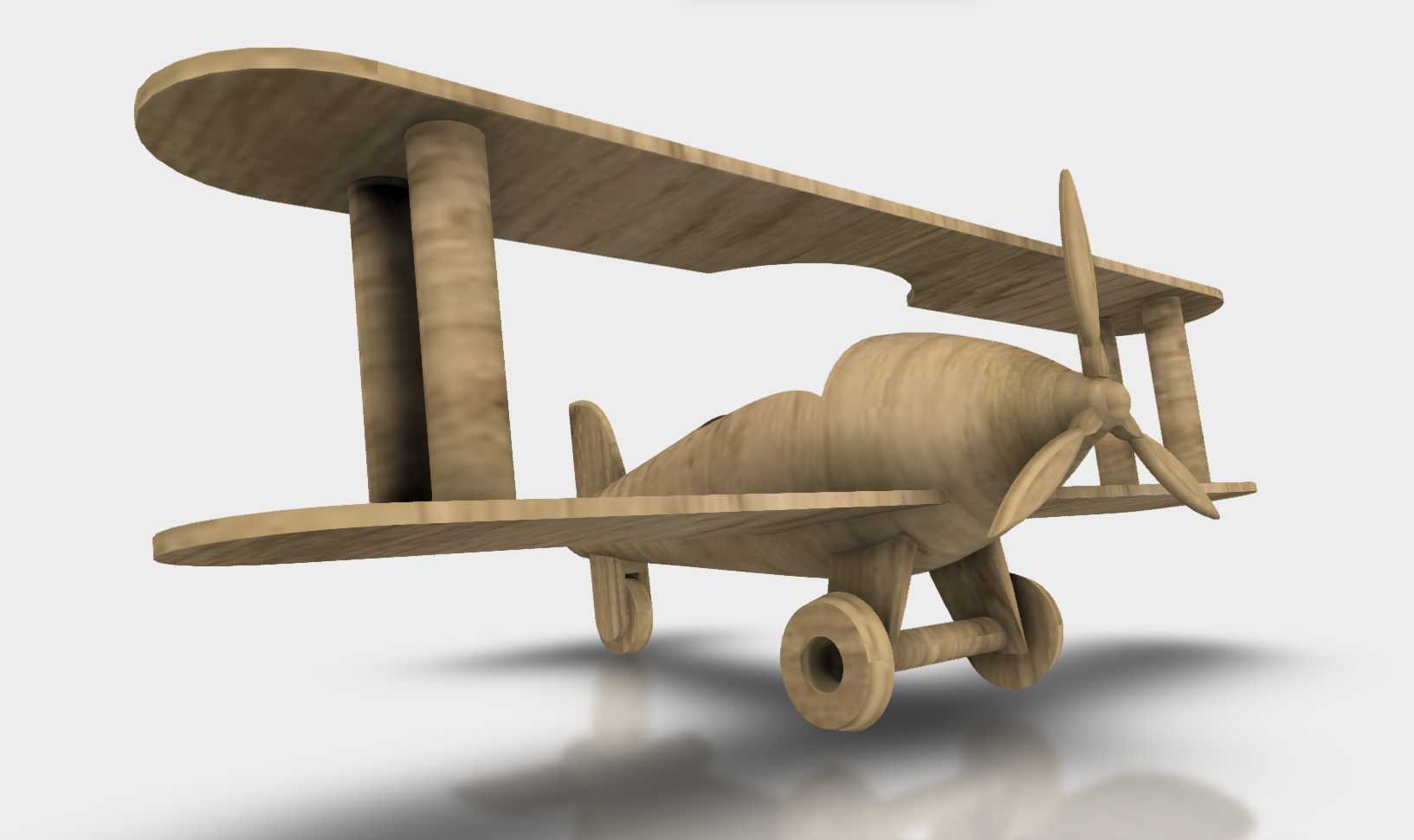

这款双翼木制航模摆件的设计，最初面向文创教具、桌面装饰以及儿童益智拼装场景做结构适配，整体采用橡木作为加工基材，利用橡木纹理清晰、质地致密且不易变形的特性，兼顾成品的握持质感与长期摆放的结构稳定性。从结构布局来看，采用上下两层等长机翼的双翼构型，上下机翼之间通过两根圆柱形实木支柱做刚性连接，支柱与机翼的连接位置避开机翼应力集中的边缘区域，采用嵌入式榫接配合环保木胶固定，无需额外金属紧固件即可保证机翼整体的抗扭强度，即使日常拿取过程中出现轻微磕碰，也不会出现机翼错位脱落的问题。机身部分采用一体化弧面铣削成型，没有做拼接结构，从机头螺旋桨安装位到机尾垂直尾翼的过渡曲面完全贴合真实双翼机的气动轮廓，既还原了真机的外形辨识度，也避免了拼接缝隙带来的毛刺问题，适配作为儿童玩具的安全要求。机头位置的双叶螺旋桨采用轴孔间隙配合安装，可绕中心轴自由转动，螺旋桨的叶型做了圆角钝化处理，边缘没有尖锐棱角，转动过程中不会划伤接触的皮肤。起落架部分采用三点式平衡布局，前下方两个主起落架轮与机尾位置的尾撑形成稳定的三角支撑面，主轮同样采用实木车削成型，轮轴与起落架支腿之间做间隙配合，可实现顺畅转动，三个支撑点的高度经过反复调校，放置在水平桌面时机身保持水平状态，不会出现前后倾或者侧翻的问题，即使受到轻微的水平推力，也能依靠轮组的转动实现短距离滑行。设计过程中对各个构件的安装边界做了明确约束，上下机翼的安装位置与机身中轴线完全对称，支柱的垂直度公差控制在0.2mm以内，保证整体结构的对称性，避免出现重心偏移导致的放置不稳问题。尾翼部分包含水平安定面与垂直安定面，均采用薄板切割成型后与机身尾部榫接固定，厚度控制在8mm，既保证足够的结构强度，也不会显得过于厚重破坏整体比例。整个模型没有采用任何金属连接件，所有构件之间的连接均通过传统木工榫卯结构实现，既符合木制玩具的环保要求，也可作为木工教学的实操案例，帮助学习者理解实木构件的连接方式与曲面加工工艺，同时也可作为航模入门的认知教具，让学习者直观了解早期双翼机的结构布局与各部件的功能作用。
