光纤激光切割头精密机械结构设计

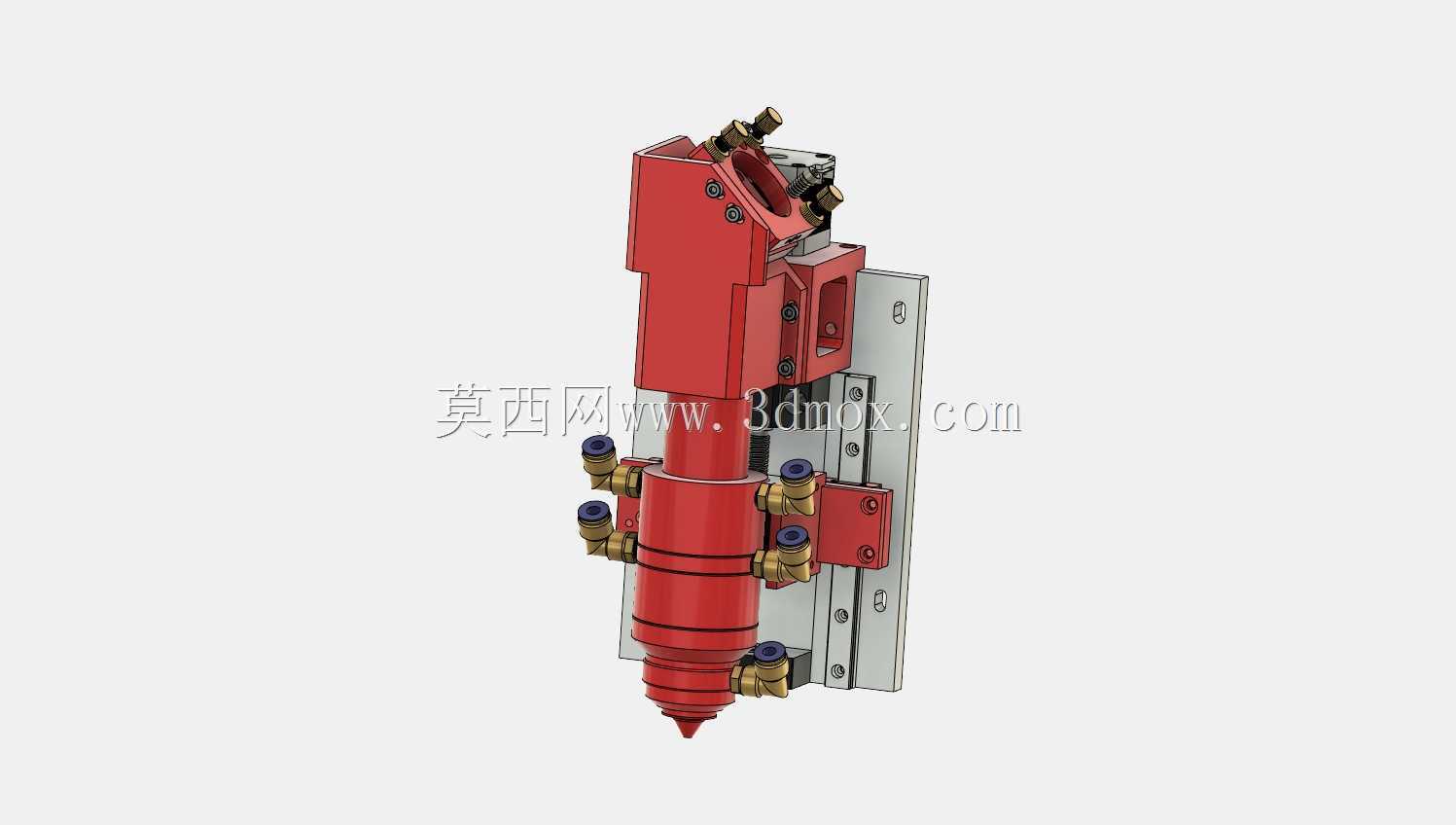

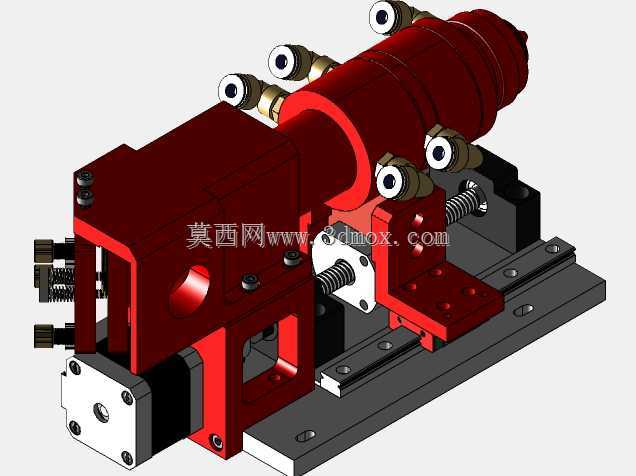

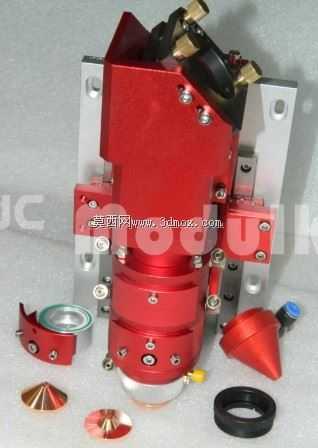

这款激光加工执行部件，主要面向金属板材高精度切割加工场景，在数控激光切割设备、管材激光加工专机、机器人激光切割工作站中作为核心输出终端使用，负责将光纤传输的高能激光束聚焦后作用于待加工工件表面，配合随动调高系统完成不同厚度碳钢、不锈钢、铝合金等材料的轮廓切割作业。从结构设计逻辑来看，主体采用高强度航空铝合金阳极氧化处理的红色壳体作为承载基体，既保证了结构刚性，又能通过铝合金优异的导热性能快速带走内部光学镜片工作时产生的热量，避免热透镜效应影响切割焦点稳定性。整体结构采用模块化分层设计，从上至下依次为光纤接口锁紧模块、准直镜腔、水冷散热通道、聚焦镜腔、电容传感调高组件以及喷嘴快换结构，各模块之间通过精密止口定位、内六角螺钉锁紧，既保证了光学同轴度精度，又能在镜片污染、喷嘴损耗时快速完成拆装维护，无需复杂的光路校准作业。安装边界方面，主体两侧预留了标准安装法兰定位孔，可直接适配市面上主流的龙门式激光切割机Z轴滑台安装位，安装法兰的定位面平面度控制在0.02mm以内，保证切割头与Z轴进给方向的垂直度，避免出现切割断面斜度超差的问题。随动组件部分集成了高精度电容位移传感器，能够实时检测喷嘴与工件表面的距离，配合调高系统将切割焦点位置稳定控制在设定范围内，即使在加工起伏不平的板材、管材曲面时，也能保证切割质量的一致性。喷嘴部分采用快拆式螺纹锁紧结构，配套不同孔径的单层、双层铜质喷嘴，可根据切割功率、辅助气体类型、板材厚度快速更换，喷嘴座内部设计有独立的冷却流道，长时间切割厚板时也能避免喷嘴过热粘渣。光学腔部分全部采用密封式结构设计，配合正压防尘气路，能够有效阻挡切割过程中产生的金属粉尘、飞溅碎屑进入腔体内污染光学镜片，降低镜片损耗率。水路设计采用并联式冷却回路，分别对准直镜片、聚焦镜片、喷嘴座三个核心发热区域进行独立冷却，冷却水流量分配经过优化，避免出现局部冷却不足导致的镜片热变形问题。气路部分设计有辅助气体腔室，能够将高压氧气、氮气或者空气均匀导流至喷嘴出口，形成稳定的层流气柱，在切割过程中吹走熔融金属残渣，保证切割断面光滑无挂渣。整体结构在设计时充分考虑了现场维护的便捷性，所有易损件的拆装位置都预留了足够的操作空间，无需将整个切割头从设备上拆下即可完成喷嘴更换、镜片清洁等日常维护作业，有效减少设备停机时间。
