室外舱壁照明灯具结构设计方案

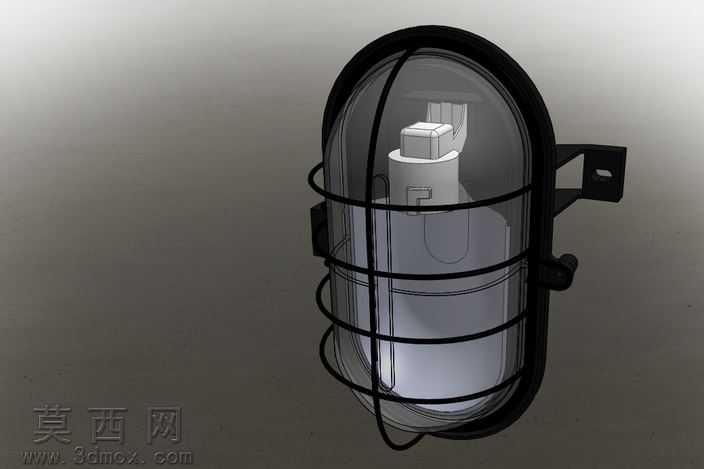

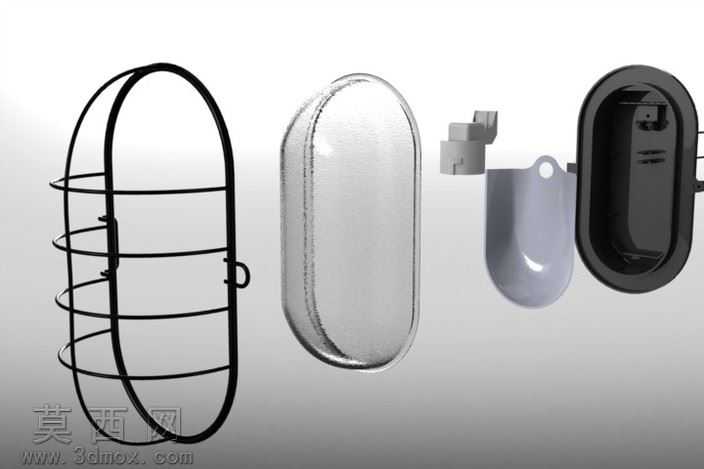

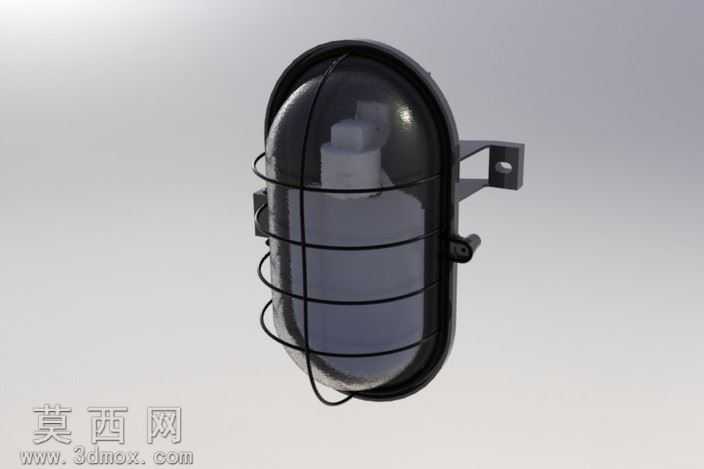

本作品为室外舱壁照明灯具的完整三维结构设计，建模过程中严格遵循户外照明产品的防护规范与装配逻辑，首先从整体轮廓入手，确定灯具长椭圆的基础造型，该造型既适配舱壁安装的窄面空间需求，也能减少户外环境下的风阻与积水积灰问题。建模阶段先拆分核心功能模块，依次完成防护网罩、透光面罩、安装底座、接线组件、密封结构等独立零件的参数化绘制，每个零件的尺寸都经过装配公差校验，确保各部件拼接时无干涉、缝隙均匀。防护网罩采用环形金属筋条与纵向支撑条组合的结构，建模时通过扫掠命令生成筋条路径，再对交叉位置做圆角过渡处理，既保证网罩的抗冲击防护能力，也避免尖锐棱角带来的安装划伤风险，材质设定为喷塑黑色金属，适配户外防腐防锈的使用需求。透光面罩采用高透耐候PC材质，建模时做了边缘加厚与卡扣位设计，表面做微弧面处理，既提升光线扩散的均匀度，也能让落在表面的雨水自然滑落减少水渍残留。安装底座部分预留了标准接线孔位与壁挂安装孔，内部设计了灯板固定槽与密封胶圈卡位，结构上做了加强筋排布，在保证底座结构强度的同时减少不必要的材料厚度，降低产品整体重量。接线组件做了独立的模块化设计，可适配不同规格的户外接线端子，方便后期安装维护。渲染阶段针对不同零件的材质特性做了参数调整，金属网罩赋予哑光喷塑质感，还原真实金属表面的细微颗粒感，透光面罩调整了折射与透明度参数，模拟PC材质的柔光透射效果，底座的塑料材质则做了细微的磨砂质感处理，整体渲染效果还原了产品实物的材质层次。设计思路上充分考虑室外舱壁场景的使用痛点，整体结构无外露螺丝，所有拼接位置都预留密封件安装位，可达到较高的户外防护等级，各零件的拆分逻辑也适配量产开模的工艺要求，卡扣式的装配方式无需额外紧固件即可完成主体组装，有效提升生产装配效率，同时方便后期的零部件更换维护。
