1000公斤级起重吊钩三维结构设计

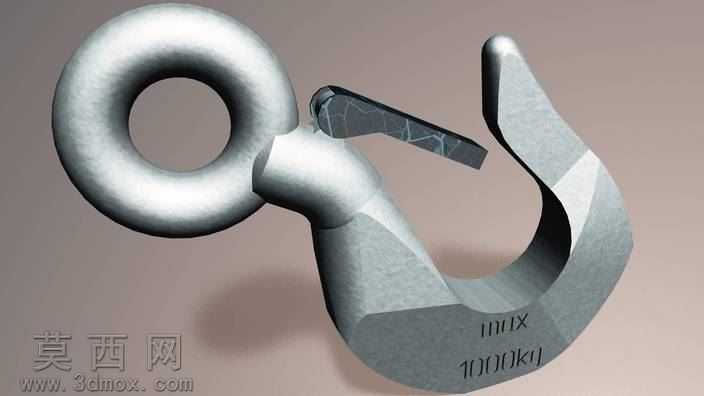

本作品为额定承重1000公斤的铰接式起重吊钩三维模型，建模阶段依托Autodesk Inventor平台完成全参数化结构搭建，首先依据起重吊具的载荷设计规范，拆分出顶部吊环、铰接销轴、自动锁止舌片、钩体主体四大核心组成部件，对每一个部件的尺寸进行关联约束：顶部环形吊环采用圆弧过渡的变截面设计，避免应力集中在环体与下方连接座的衔接位置，铰接销轴与吊环底座、钩体上端的铰接孔采用间隙配合的参数设定，还原实际使用中吊钩可沿销轴灵活转动的工况特性。材质渲染阶段，针对起重吊钩常用的高强度合金结构钢材质，调整金属材质的反射率、粗糙度参数，模拟出合金钢锻造后经表面抛丸处理的哑光金属质感，对铰接位置的接触面做轻微的磨损质感处理，增强模型的真实感，背景采用淡蓝色渐变环境光，突出金属构件的轮廓立体感与结构细节。结构设计上重点还原了吊钩的自动锁止机构，锁止舌片通过内置的复位弹性结构与钩体端部配合，在吊索落入钩槽后可自动回弹封闭钩口，避免吊装作业中吊索滑脱，完全匹配起重作业的安全防护要求，钩体的承重曲面采用大圆弧过渡设计，钩尖位置做了钝化收边处理，既保证吊装时吊索可顺畅滑入钩底承重位置，也避免尖锐棱边磨损吊索。设计过程中严格遵循1吨级起重吊具的强度冗余要求，对钩体的危险截面做了加厚处理，各部件的装配关系完全按照实际起重吊钩的生产装配逻辑设定，没有出现干涉错位的问题，模型同时导出了通用STL格式，可直接导入各类三维软件进行结构校核、运动仿真，也可用于起重作业场景的三维可视化演示、吊装方案的模拟展示，完整还原了带自动锁止功能的工业起重吊钩的全部结构特征。
