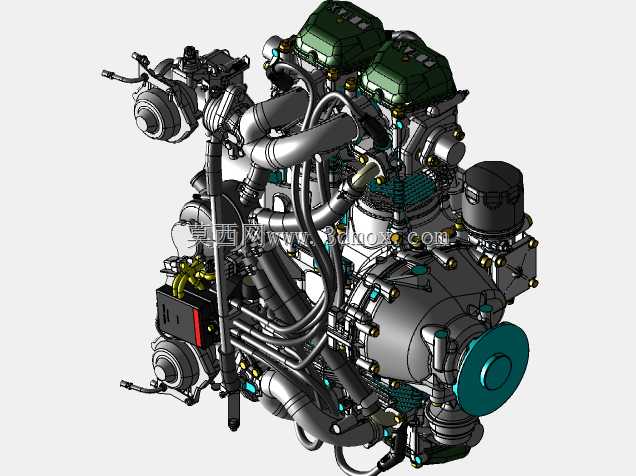

Rotax912ULS活塞式航空动力装置结构

　　这款活塞式航空动力装置，主要适配轻型运动飞机、动力滑翔机、小型无人机这类低空通航载具，在通航作业、飞行训练、休闲飞行场景中是应用极广的成熟动力选型。从结构设计来看，它采用水平对置四缸布局，这种布局形式能有效降低整机重心高度，匹配轻型飞机的机身安装空间，同时水平对置的气缸排布可以抵消活塞往复运动产生的一阶振动，大幅降低动力运行时的整机震动水平，减少对机身结构的震动载荷传递，也能提升飞行过程中的动力平顺性。整机的外部管路排布经过多轮迭代优化，进气、冷却、润滑、燃油管路的走向都严格避让安装维护点位，日常检查火花塞、更换机油滤芯、调整气门间隙时，不需要拆解大量外围附件，能有效降低外场维护的工作量。从安装边界来看，

　　整机的安装挂点集中在曲轴箱下部的强化安装座上，安装孔位的同轴度、平面度公差都经过严格校核，能适配多数轻型飞机的发动机架安装标准，不需要对机身架体做大规模改装就能完成适配。动力输出端采用标准化的法兰连接接口，可以直接匹配定距螺旋桨或者恒速螺旋桨的连接需求，输出轴的动平衡精度控制在航空级标准范围内，高转速运行时不会出现额外的偏心震动。冷却系统采用液冷与风冷结合的形式，气缸头采用液冷通道精准控制燃烧室工作温度，气缸体则利用飞行迎面气流完成风冷散热，这种复合冷却结构既保证了高负荷工况下的温度稳定性，又减少了纯液冷结构的额外重量，符合航空动力对重量控制的严苛要求。润滑系统采用干式油底壳设计，能适应飞机大坡度转弯、俯冲、

　　爬升等复杂姿态下的润滑需求，不会因为姿态变化导致机油泵吸空，保证各个运动摩擦副在任意飞行姿态下都能得到可靠润滑。进气系统配备了双化油器或者电喷模块的安装接口，模型中还原了进气歧管的等长设计，保证各个气缸的进气量均匀一致，让各缸的工作出力保持均衡，提升动力输出的平顺性。排气系统的管路走向经过避让设计，避免高温排气直接烘烤机身蒙皮或者周边的电气线路，同时预留了排气温度传感器、缸头温度传感器的安装点位，方便机载仪表实时监控动力运行参数。从结构细节来看，模型完整还原了正时机构、点火模块、启动电机、发电机等附属部件的安装位置与外形尺寸，结构设计人员在做轻型飞机动力舱布局设计时，可以直接参考这个模型的外形尺寸做干涉检查，提前规避管路、结构件与动力装置的安装冲突，减少原型机试制阶段的修改工作量。
