长条形重载防护储运箱内部结构

　　这类长条形重载防护储运箱在现场作业中承担的并不是简单“装东西”的角色，而是把精密仪器、长尺寸工具、检测探头、备用组件和零散附件集中纳入一个可搬运、可堆叠、可快速开合的刚性边界内。箱体采用狭长内腔布局，适合放置长度较大但宽度有限的设备，例如杆状测量器具、线缆卷轴、细长工装、光学附件、电子测试模块以及野外维护备件。实际使用时，操作人员往往需要在车辆后备厢、设备舱、检修现场或临时工作台之间频繁转移，箱体侧壁的加强筋、端部护角和锁扣位置都围绕抗冲击、抗挤压和反复开合来布置。

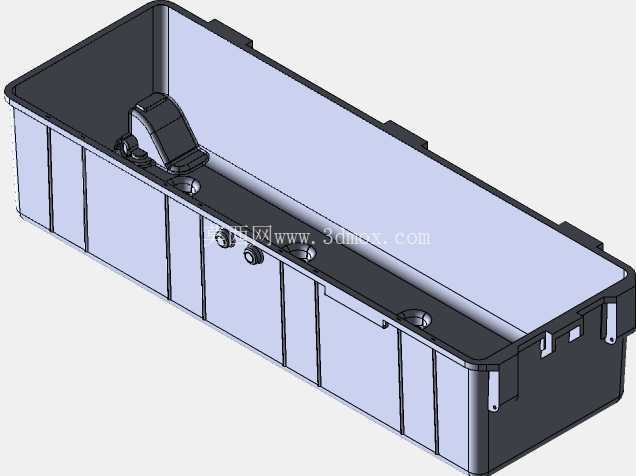

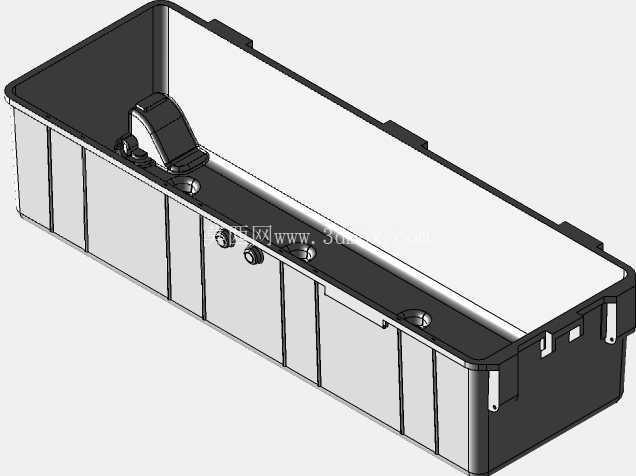

　　从结构上看，箱体内腔并非等厚平板围成的简单盒体。侧壁外侧连续布置竖向加强筋，筋条把长边分成多个受力区段，能够在堆叠或侧向碰撞时把局部载荷分散到箱口边框和底部转角。箱口区域承担盖体闭合后的密封压紧力，因此边沿宽度、转角过渡和锁座安装位都需要保持较高刚度。端部结构相对厚重，既用于布置铰链、提手或锁扣，也在跌落时形成主要吸能区域。内部底面可见若干圆形凹位和定位结构，这些特征可用于固定分隔板、泡棉衬垫、绑带座或附件托盘，避免内容物在运输过程中沿长向窜动。

　　设计这类箱体时，首先要明确装载对象的外轮廓和重量分布。长尺寸设备的重心通常偏离箱体中心，若直接平放，搬运时容易出现端部下沉或内部滑移，因此内腔需要预留绑带固定点、端部挡块和可替换缓冲层的位置。底部的局部凹槽不能只看作减重特征，它们同时对应模具成型中的壁厚控制、堆叠定位以及附件安装接口。侧壁筋位的间距也不宜随意设置：过密会增加材料占用并让外观显得笨重，过疏则会在长边中部形成薄弱区，受压时出现明显板面鼓胀。

　　箱盖与箱体的配合边界需要围绕密封和锁固来处理。闭合后，锁扣把盖体沿箱口周向压紧，若箱口平面刚度不足，长边中段可能产生翘曲，导致密封不连续。因此在三维结构中，箱口翻边、端部锁座和侧壁加强筋应形成连续传力路径。铰链侧要考虑反复开启后的疲劳问题，安装座周围通常需要加厚或设置加强肋；锁扣侧则要保证扣合行程与盖体变形量匹配，既不能因干涉造成闭合困难，也不能因间隙过大导致运输中松脱。

　　外形尺寸方面，狭长比例决定了它更适合定向装载，而不是通用混装。建模时应把外部最大轮廓、箱口有效开口、内腔深度、端部圆角半径和底部支撑面分开表达。外部轮廓决定车辆货架、机柜隔间和储运架的占位；开口尺寸决定设备取放是否需要倾斜；内腔深度影响泡棉衬垫厚度和上层附件空间；底部支撑面则关系到堆叠时的接触压强。若在自动化仓储场景中使用，还需校核箱体宽度与货架导轨、周转位挡板之间的间隙，避免端部护角或锁扣外凸造成卡滞。

　　内部功能分区可以根据任务需求调整。一端可设置较高挡块，用于承托较重的主机或电源模块；中段保留长直空间，放置杆状工具和线缆；另一端布置小零件格或可拆卸托盘。圆形定位孔适合安装快拆支柱，配合分隔板形成可变网格；侧壁上的凸台可作为绑带绕行或标签座的参考位置。对于需要防震的仪器，缓冲材料不能只填满内腔，而应按设备重心和易碎部位设置不同压缩量，边角处保留吸能余量，中部则提供足够支撑面。

　　从制造视角看，这类箱体多采用一体成型思路，转角、筋位和壁厚过渡要避免突变。内腔底面的孔位、凸台和凹槽需要与脱模方向一致，侧向倒扣区域则要评估滑块结构或后续装配件的可行性。外观面上的加强筋虽然提高刚度，但若背面缩痕影响箱口平面，就需要调整筋厚与局部冷却路径。端部护角、锁扣和提手属于高频受力件，安装孔周围的材料分布应能承受拉扯和冲击，不能只按外观贴合来建模。

　　在检修与野外保障场景中，箱体打开后还可临时充当分拣台，内腔中的定位结构让工具不会随车辆震动混在一起。闭合状态下，堆叠载荷通过箱口边框、侧壁筋条和底部支撑区传递，下层箱体不应因局部压强而产生永久变形。对于结构设计人员来说，完成这类模型的关键不在于单纯还原外壳形状，而是把储运过程中的堆叠、搬运、碰撞、密封、取放和内部固定需求转化为可校核的几何特征，使箱体在真实工况下既有足够承载能力，也保留内部布局的灵活性。
