MPXV7002DP压差传感器结构设计

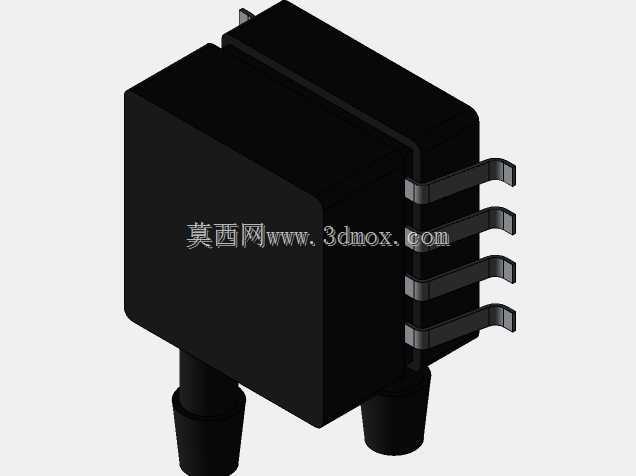

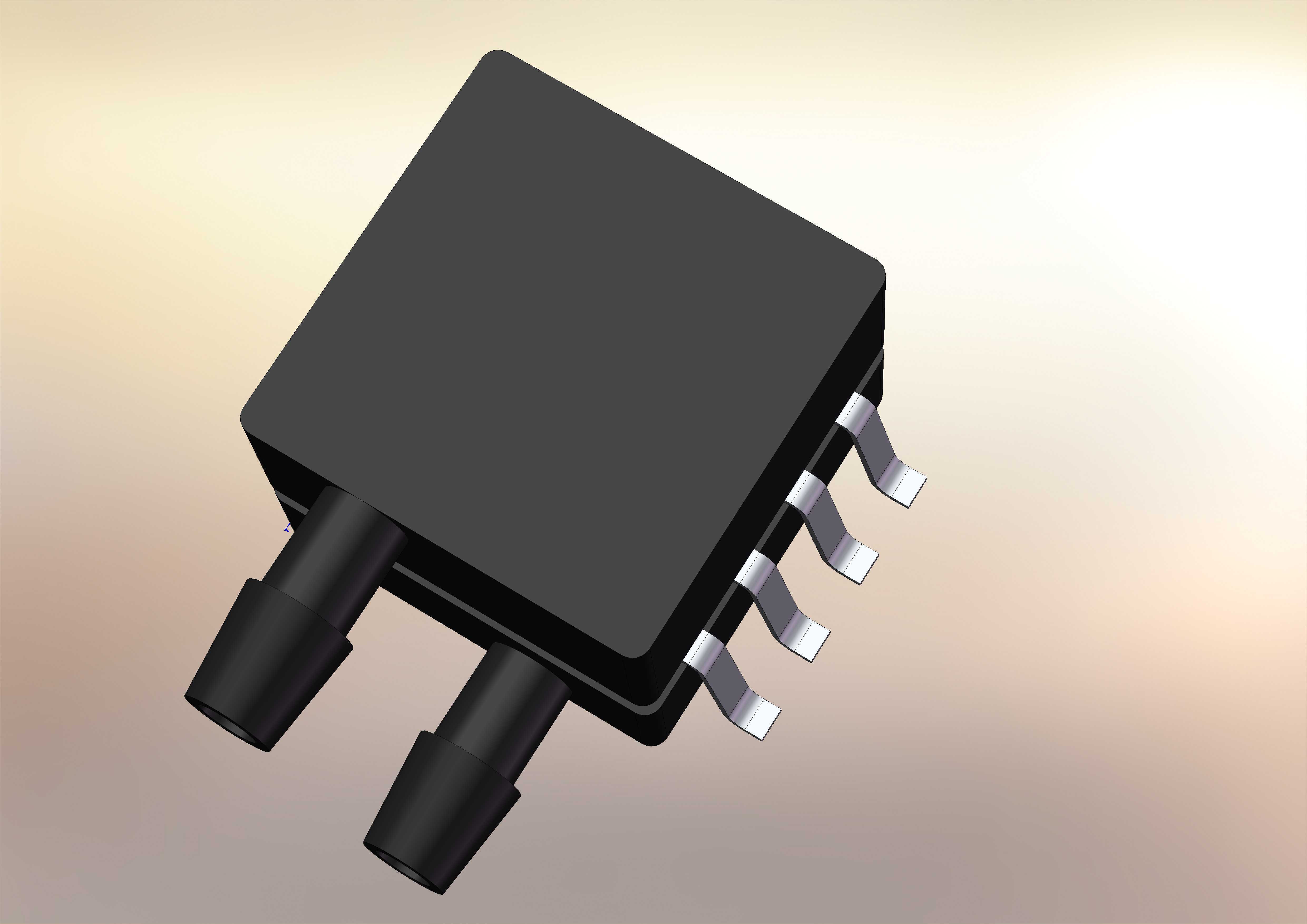

这款压差传感元件的三维结构设计，完全贴合工控领域气压差检测场景的实际装配需求，在气动回路压差监测、暖通空调风压检测、医疗呼吸设备气道压力采集、小型内燃机进气歧管压差测量等场景中，这类元件是获取压力差参数的核心感知部件，能够将两个气路接口之间的压力差值转换为可被主控单元识别的电信号，为系统闭环控制提供精准的压力差数据支撑。从结构设计思路来看，整体采用方块式主体布局，主体部分为传感核心与信号调理电路的封装腔体，腔体做了密封结构设计，避免外部气路泄漏影响测量精度，同时兼顾注塑封装的工艺可行性，腔体壁厚均匀，无突变壁厚结构，能有效降低注塑成型时的缩痕、内应力问题，适合批量生产的工艺要求。两个气路接口采用向下伸出的柱式结构，接口外径匹配常规的软质气动气管内径，装配时直接将气管插接在接口上即可完成气路连接，无需额外的转接接头，接口根部做了圆弧过渡加强，能承受气管插拔时的侧向力，避免接口根部断裂失效。侧面的四个引脚采用弯脚设计，引脚间距符合常规PCB板的插装间距标准，弯脚结构既可以满足波峰焊的插装要求，也能在元件受到振动时提供一定的形变缓冲，避免引脚与PCB焊盘之间出现应力断裂，引脚的伸出长度经过匹配计算，既能保证焊接时焊锡的浸润长度足够，也不会因为引脚过长导致相邻引脚之间出现焊锡短路的问题。从安装边界来看，主体方块的长宽尺寸适配常规的PCB板元件布局间距，安装时不需要在PCB上预留过大的避让空间，气路接口向下伸出的长度匹配PCB板上的开孔尺寸，装配时接口可以穿过PCB预留孔，在PCB背面完成气管连接，不会占用PCB正面的元件布局空间。整体外形无尖锐棱角，所有边角都做了微小的倒角处理，既可以避免生产装配过程中划伤操作人员，也能减少封装外壳的应力集中点，提升元件在振动工况下的结构可靠性。在实际选型装配时，需要注意两个气路接口的压差方向，高压侧与低压侧接口不能接反，否则会导致输出信号反向，影响系统的控制逻辑，同时引脚的定义需要匹配电路原理图的接线顺序，避免电源与信号引脚接反导致传感元件烧毁。这类压差传感元件的结构设计，核心是在有限的体积内集成气路连接、电路封装、电气连接三个核心功能，同时兼顾生产工艺、装配便捷性、工况可靠性三个维度的要求，三维建模过程中需要严格控制各个结构的尺寸公差，尤其是气路接口的外径公差、引脚的位置度公差，这些尺寸直接影响后续的装配适配性，公差过大会导致气管插接漏气、引脚无法插入PCB焊盘孔等装配问题，公差过小则会提升生产加工的精度要求，增加不必要的生产成本。
