工业检测用接触式位移轴相机结构

接触式轴相机作为精密位移检测的核心执行部件，常被集成在自动化产线的尺寸检测工位、工装夹具的到位确认环节、精密装配的压装深度校验场景中，替代传统人工千分表检测，实现微米级的位置信号采集。这类部件的核心功能是通过顶部伸出的测杆接触被测工件表面，将测杆的直线位移量转化为可被设备识别的电信号，反馈给上位机或PLC系统，完成尺寸判定、位置确认、行程限位等实际工况需求。

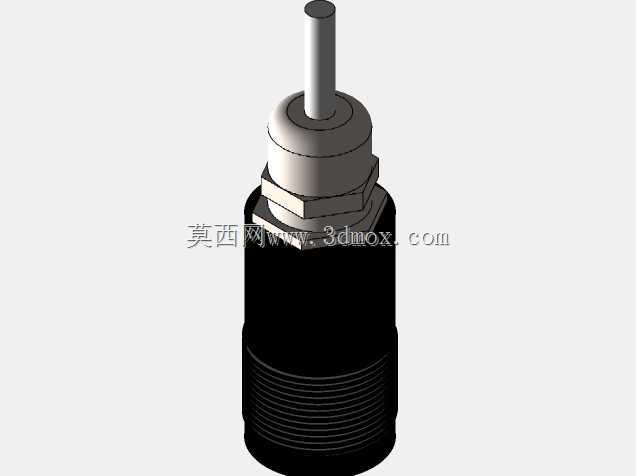

从结构设计思路来看，该部件采用分段式同轴布局，顶部为硬质合金材质的圆柱形测杆，表面做抛光耐磨处理，降低长期往复滑动带来的磨损量，测杆与主体衔接处设置带锁紧螺纹的安装基座，基座上加工有六角拧动面与外螺纹段，适配不同厚度的安装面板，安装时可通过六角螺母锁紧固定，无需额外设计定制安装座，降低集成时的结构设计工作量。主体下半部分做外滚花纹理，既可以在手动调试时增加摩擦力方便拧动调整，也能在部分需要抱紧安装的场景中提升抱紧摩擦力，避免长期受振动出现松动移位。

安装边界方面，主体圆柱段外径适配行业通用的12mm或18mm标准安装孔位，螺纹段长度覆盖0.5mm到5mm的面板安装厚度，测杆初始伸出长度预留足够的测量行程，测杆的伸缩滑动间隙控制在微米级，避免横向窜动带来的测量误差。内部结构设计上，测杆尾部设置复位弹簧，保证测杆始终保持伸出状态，接触被测工件时可随工件位置变化灵活回缩，脱离接触后自动复位到初始位置，无需额外的复位驱动结构。

在实际设备集成过程中，这类部件的出线端位于主体尾部，布线时需要预留足够的弯曲半径，避免线缆长期弯折出现断裂，安装时需要保证测杆的伸缩方向与被测位移方向保持同轴，偏角过大不仅会加剧测杆与导向套的磨损，还会引入额外的测量误差，影响检测精度。针对有油污、切削液的加工场景，测杆与主体衔接处还可加装防尘密封圈，阻挡杂质进入内部滑动腔，延长部件的使用寿命。
