圆管快装式弹性扶手夹结构设计

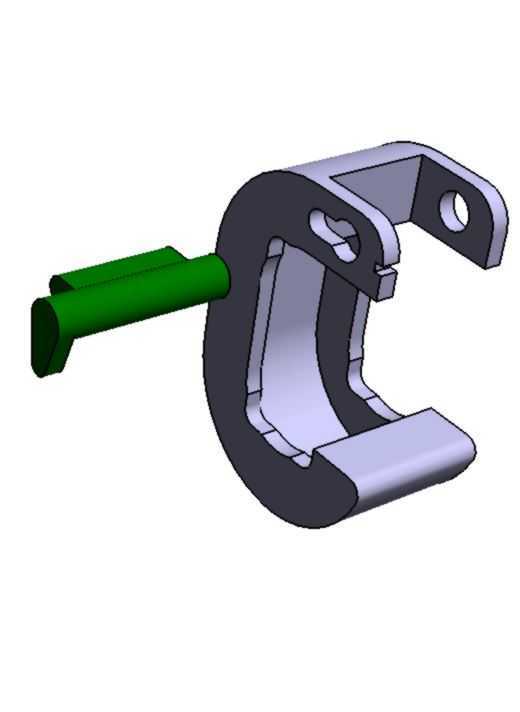

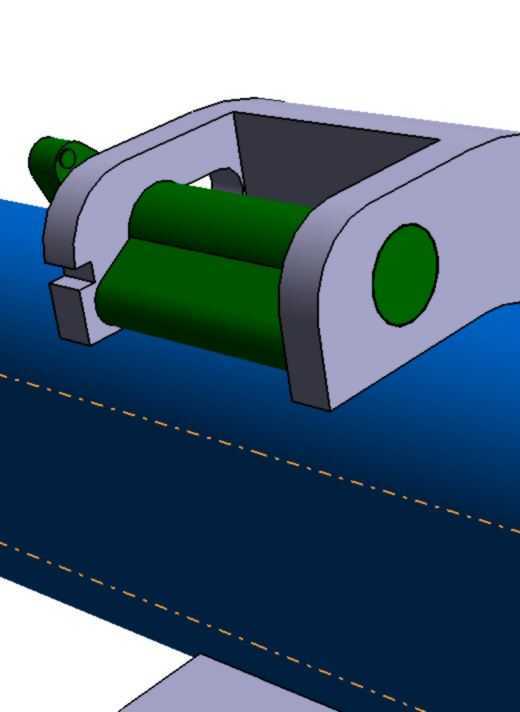

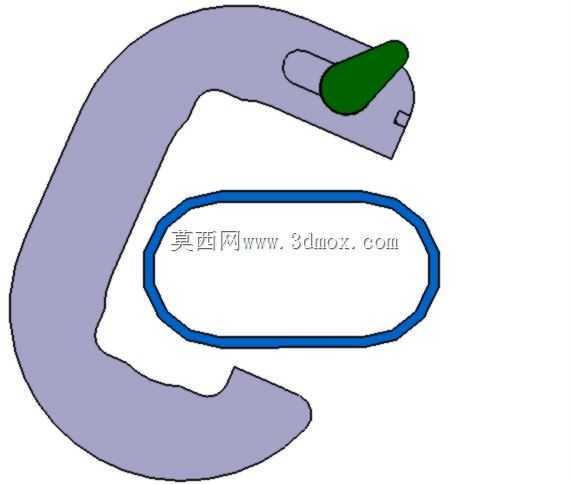

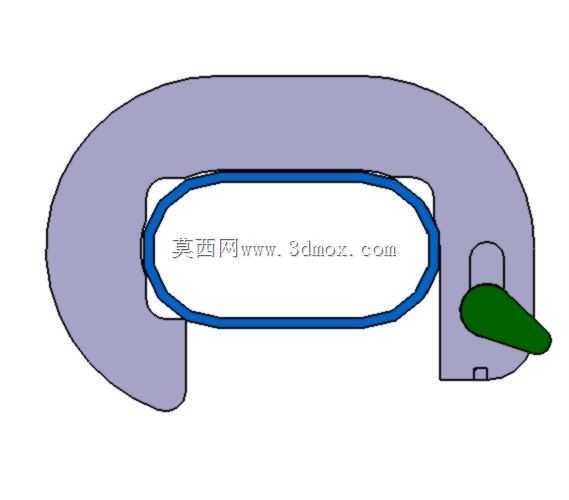

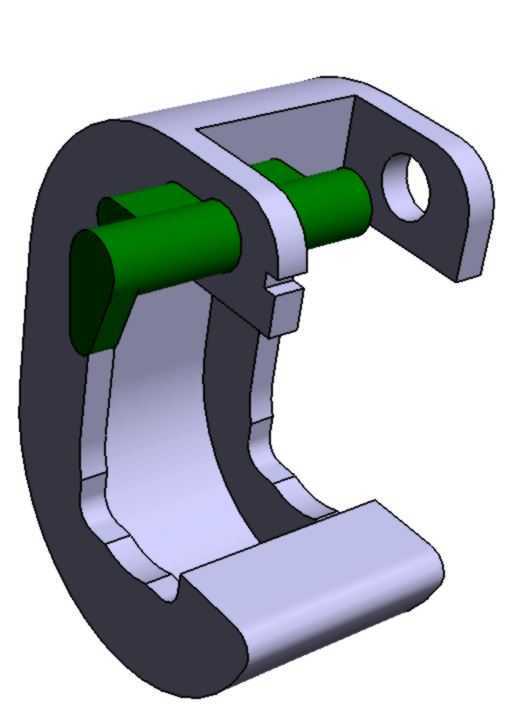

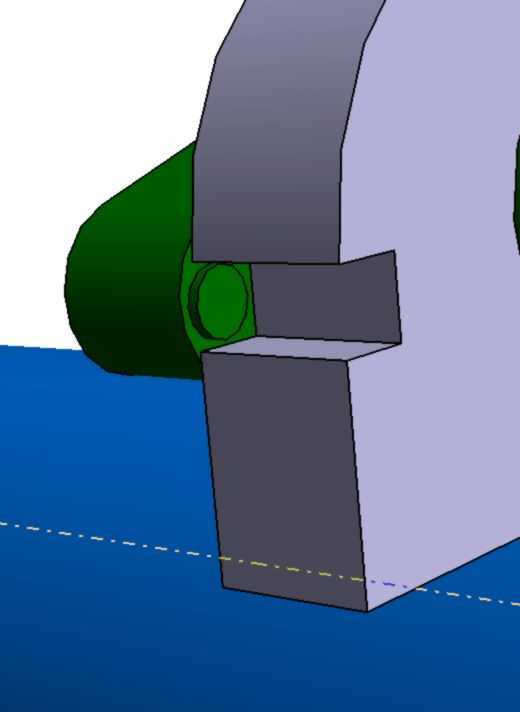

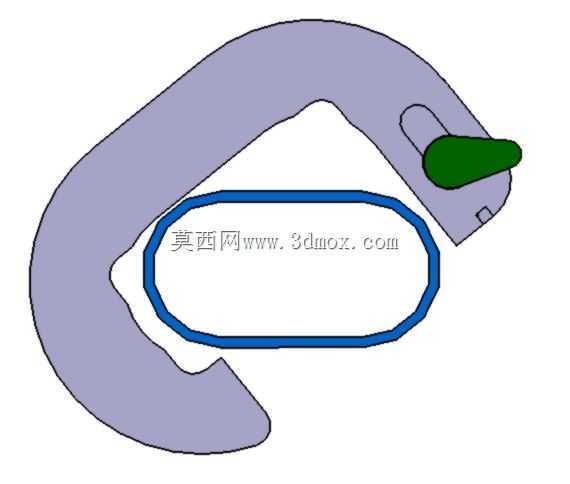

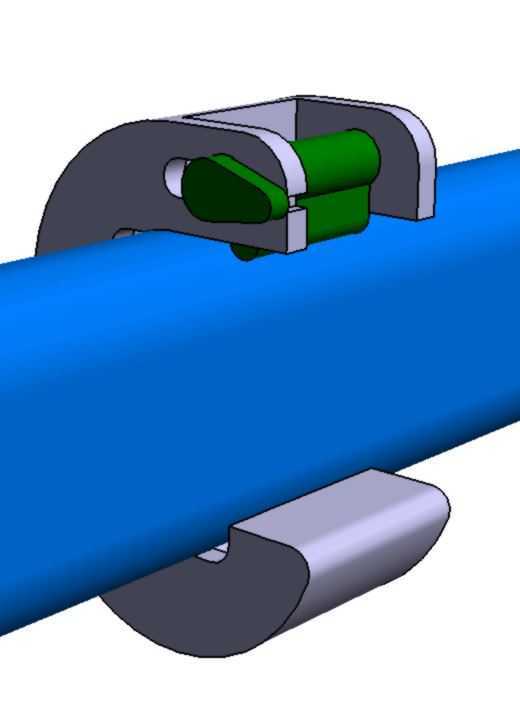

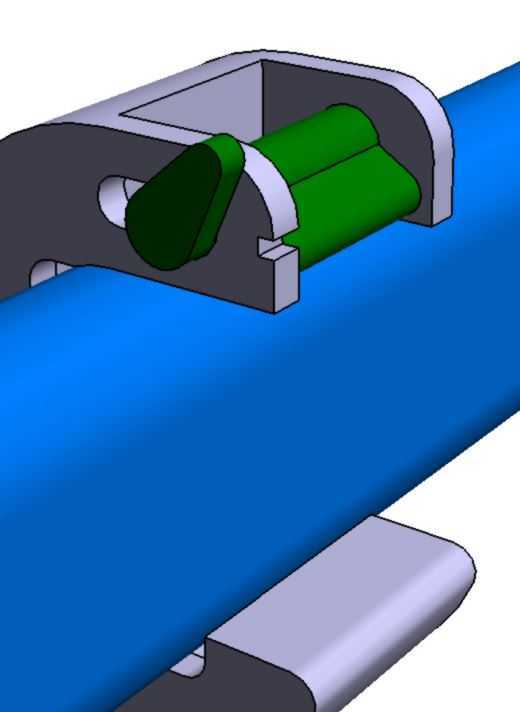

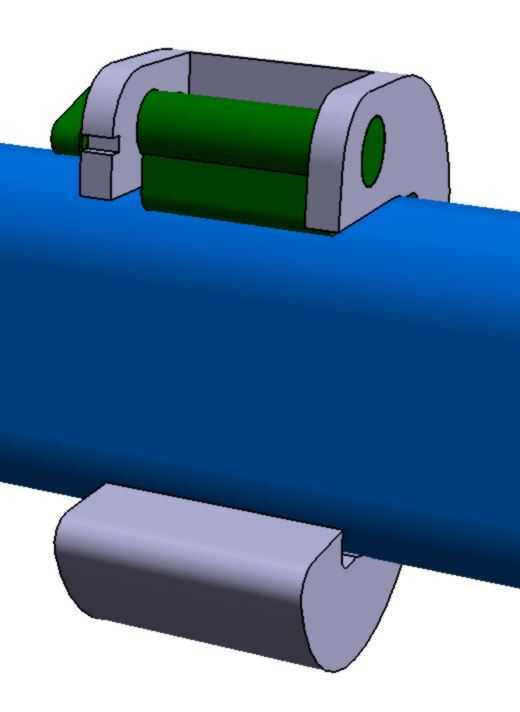

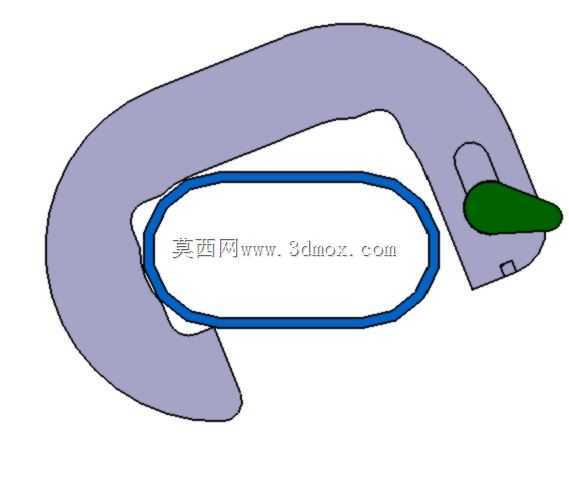

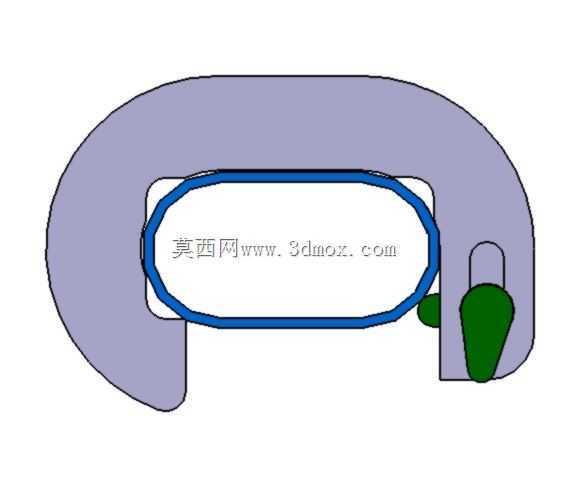

这款扶手夹主要面向管状扶手的快速装夹场景，常见于工业设备防护栏、商用设施扶手、康复辅助器具、公共交通扶手系统的现场装配环节，用来替代传统需要螺栓锁紧的管夹结构，减少现场安装的工具依赖，提升装配效率。从结构功能来看，该夹具体采用上下对合的抱合式结构，上半部分集成了弹性锁紧组件，下半部分为承托式弧面托块，整体无需额外紧固件，依靠内置的弹性卡紧结构实现对圆管的抱紧固定，安装时只需要将上下夹体对准圆管压合，弹性销组件自动卡入锁定位，即可完成固定，拆卸时只需要按压外露的弹性端头，即可解锁拆分，适合需要频繁拆装调整扶手位置的使用场景。设计过程中优先考虑了圆管的适配公差，夹体的抱合弧面采用略小于标准圆管外径的曲率设计，装配后弧面与圆管外壁形成面接触，避免线接触带来的应力集中，同时减少长期使用后的松动滑移。弹性锁紧组件采用双圆柱弹性销并排布置的结构，相比单销结构，锁紧时的受力更均匀，不会出现单侧受力导致的夹体偏斜，锁止状态下能承受垂直于扶手方向的径向载荷，满足日常扶手倚靠、牵拉的受力需求。安装边界方面，该夹具体适配的圆管外径为常规工业扶手通用尺寸，夹体自身的径向突出高度控制在较低范围，不会在扶手外侧形成过大的突出棱边，避免使用过程中勾挂衣物或产生磕碰风险，夹体的轴向宽度经过优化，既保证足够的抱紧接触面积，又不会占用过多的扶手安装空间，相邻两个扶手夹的最小安装间距可以压缩到较小数值，适配密集布置扶手的安装需求。结构细节上，夹体的所有外露棱边都做了圆角过渡处理，没有尖锐的加工棱角，符合五金配件的安全设计要求，下半部分的托块外侧做了流线型的弧面收边，既提升了外观整体性，也能减少积灰，方便日常清洁维护。弹性组件的安装槽采用封闭式卡槽设计，弹性销装配后不会从槽内脱出，长期反复拆装也不会出现零件散落的问题，适合无专业安装经验的人员进行现场操作。在受力设计上，夹体的锁止结构能承受常规扶手使用场景下的垂直载荷与水平牵拉载荷，不会出现意外解锁的情况，同时弹性销的按压力度经过匹配，既不会因为按压力度过小导致误触解锁，也不会因为按压力度过大造成拆卸困难，兼顾锁止可靠性与操作便捷性。
