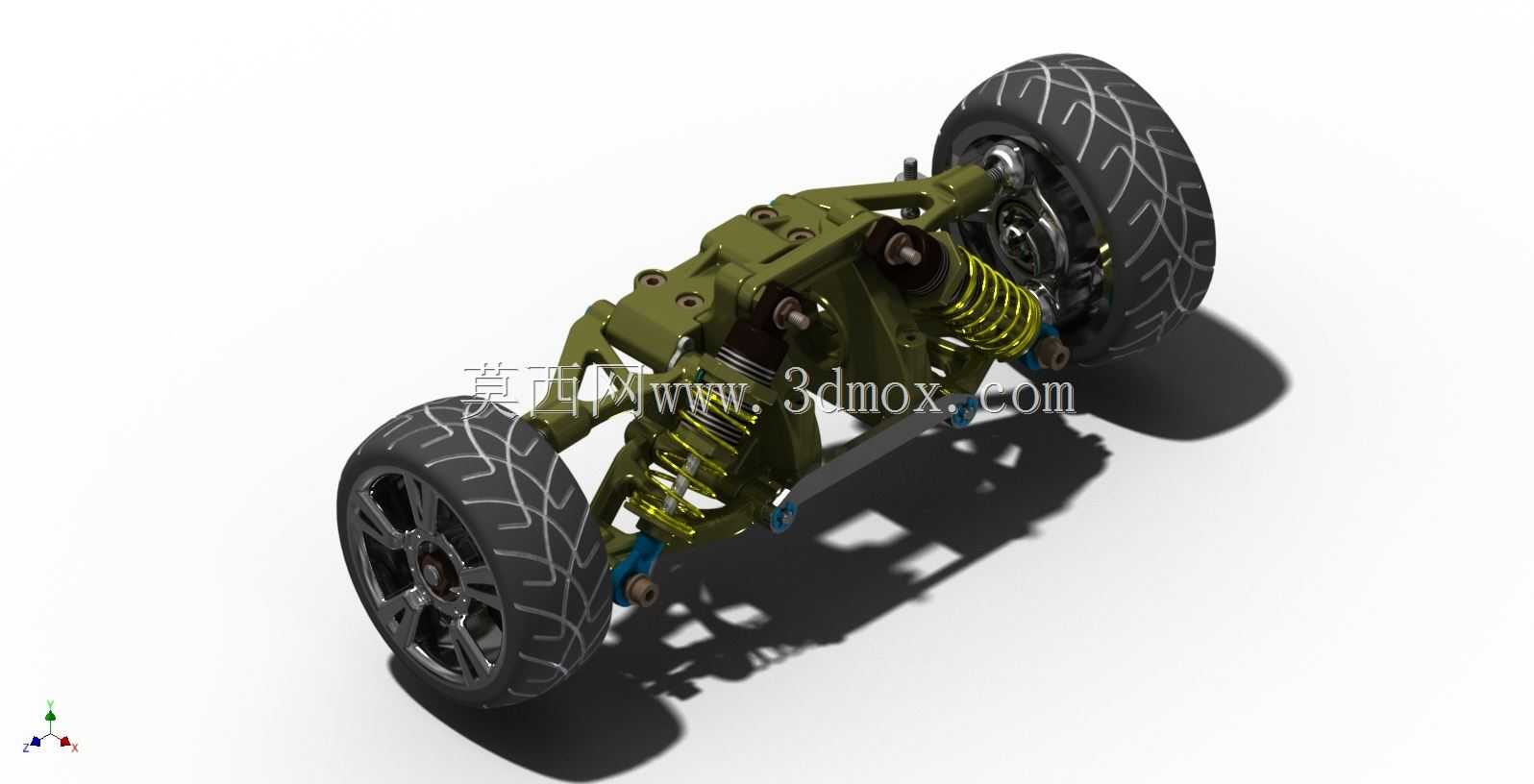

双轮独立悬架结构三维设计

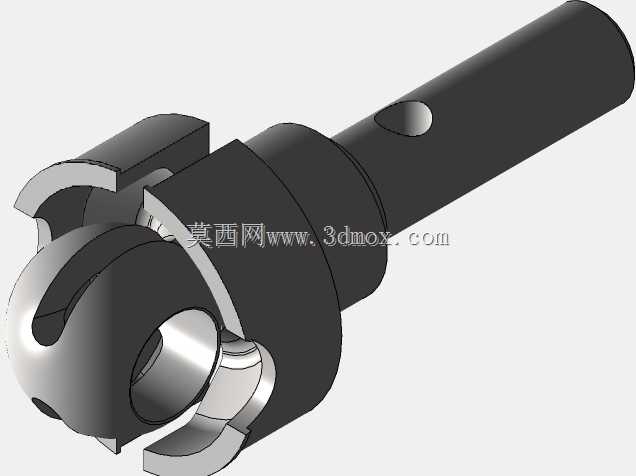

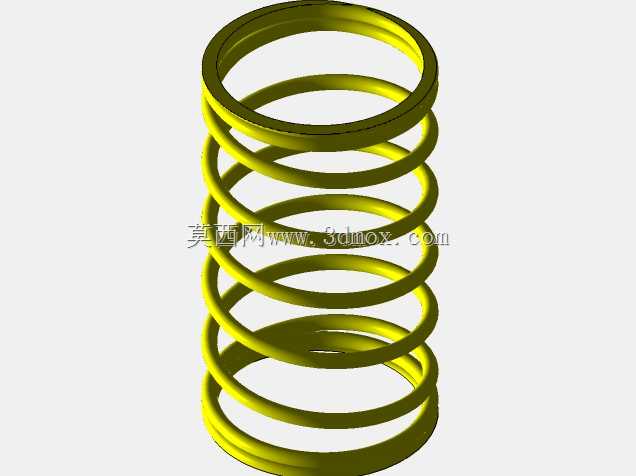

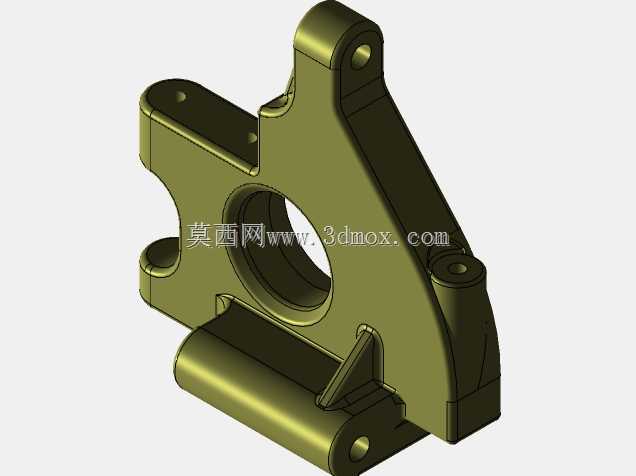

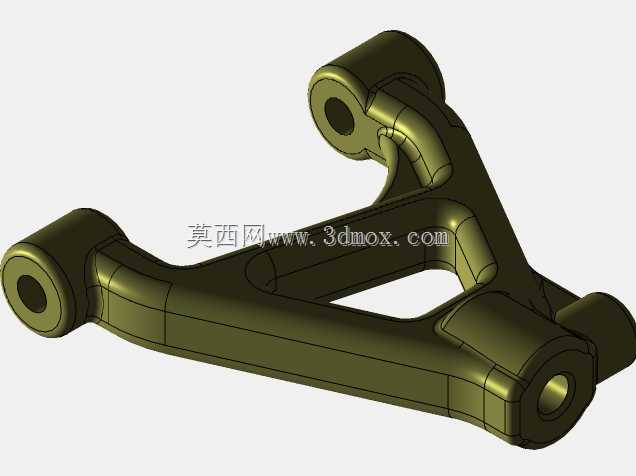

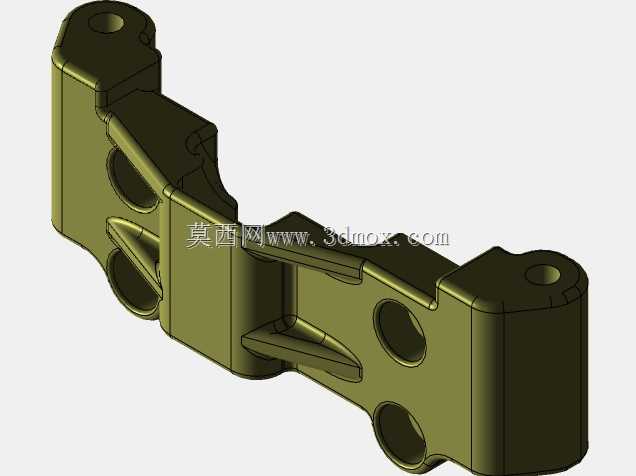

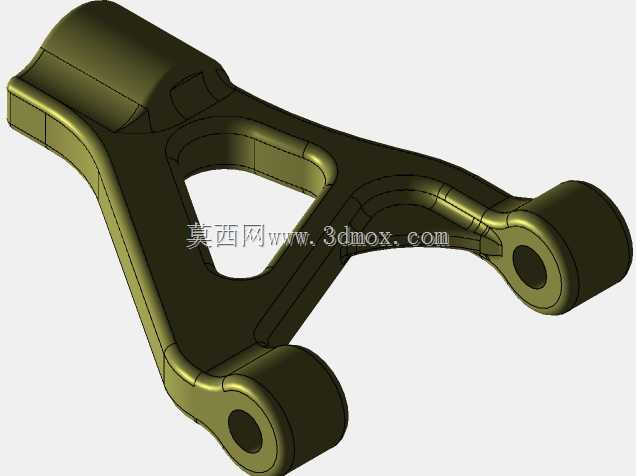

　　这套双轮独立悬架结构，主要适配小型全地形代步车、场地竞技遥控车以及轻型特种作业移动平台的行走系统设计，在非铺装路面巡检、户外休闲代步、小型场地赛事等场景中，能够有效过滤路面颠簸带来的冲击，保证轮端抓地力的同时降低车架传递的振动幅度。从结构设计逻辑来看，整套总成采用上下不等长控制臂的布局形式，上控制臂长度略短于下控制臂，当车轮受路面冲击上下跳动时，能够主动优化轮距变化量，减少轮胎的侧向滑移磨损，同时将主销后倾、外倾的参数变化控制在合理区间，保证转向过程中的回正力矩稳定。减震单元采用螺旋弹簧搭配筒式阻尼器的组合结构，弹簧刚度匹配整车整备质量范围在80-150kg的使用需求，阻尼器的阻尼系数经过匹配调校，

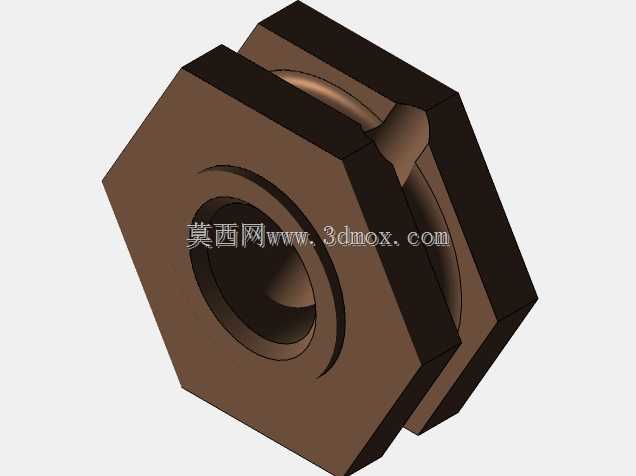

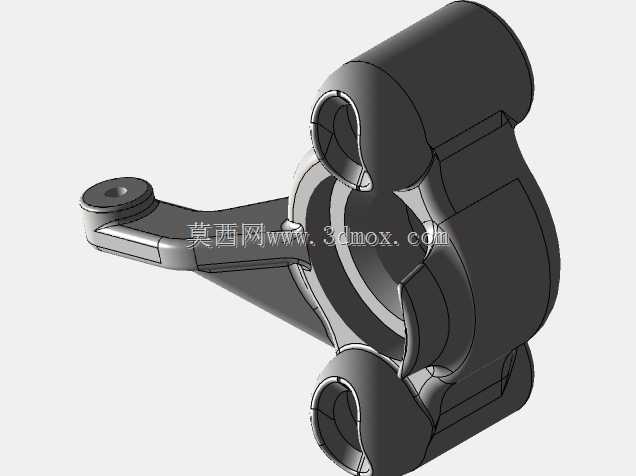

　　压缩行程阻尼偏小以快速吸收路面凸起的冲击，回弹行程阻尼偏大以抑制弹簧多余的往复弹跳，避免车轮出现抛跳离地的情况。转向节部分采用一体化机加工结构设计，集成了轮轴安装位、制动卡钳固定点、控制臂球铰连接座，减少了分体装配带来的累积误差，轮端采用双列角接触球轴承支撑，能够同时承受径向载荷与转弯时的轴向载荷，额定静载荷满足单轮最大120kg的承载需求。控制臂与车架、转向节的连接点均采用橡胶衬套铰接，衬套的径向刚度与轴向刚度做了差异化设计，径向刚度偏大以保证车轮定位参数的稳定性，轴向刚度偏小以允许控制臂在跳动过程中产生微小的扭转位移，抵消部分路面传递的细碎振动。从安装边界来看，整套悬架总成单侧的安装点共6处，分别位于上控制臂前后端、

　　下控制臂前后端、减震器上端与车架纵梁的连接位，安装孔位均采用直径8mm的通孔设计，适配M8规格的螺栓紧固，左右两侧悬架对称布置时，总宽度为620mm，单轮最大跳动行程为85mm，压缩极限时轮胎与车架翼子板的最小预留间隙为25mm，避免极限工况下出现运动干涉。轮辋采用12英寸规格，搭配宽断面越野轮胎，胎面的块状花纹设计能够在泥泞、砂石路面提供足够的抓地力，轮胎扁平比适配悬架的跳动行程，不会因为轮胎变形量过大蹭到车架结构。在实际设计验证过程中，这套结构的硬点参数经过多轮运动学仿真校核，在车轮全行程跳动过程中，主销内倾角的变化范围控制在7°-9°之间，车轮外倾角变化范围在-1°-1°之间，前束值变化量不超过0.5°，

　　能够保证车辆在不同载荷、不同路面工况下的行驶稳定性，避免出现转向沉重、轮胎偏磨、直线行驶跑偏等常见问题。对于结构设计从业者而言，这套模型可以作为小型移动平台行走系统的设计参考，可根据实际整车的整备质量、使用场景调整弹簧刚度、控制臂长度、安装点位置等参数，快速完成适配不同车型的悬架结构开发，减少前期硬点设计的反复校核工作量。在装配逻辑上，整套结构的零部件均采用模块化设计，控制臂、减震器、转向节、轮轴等部件均可单独拆卸更换，后期维护时不需要拆解整个悬架总成，降低了运维的复杂度。同时，所有连接点的紧固件均采用标准件，无需定制特殊规格的螺栓螺母，降低了生产加工与备件采购的成本。在轻量化设计方面，控制臂采用铝合金材质的等强度结构设计，在保证结构强度满足冲击载荷要求的前提下，尽可能去除非受力区域的材料，将单侧悬架的重量控制在3.2kg以内，降低了簧下质量，进一步提升了悬架的响应速度与行驶平顺性。
