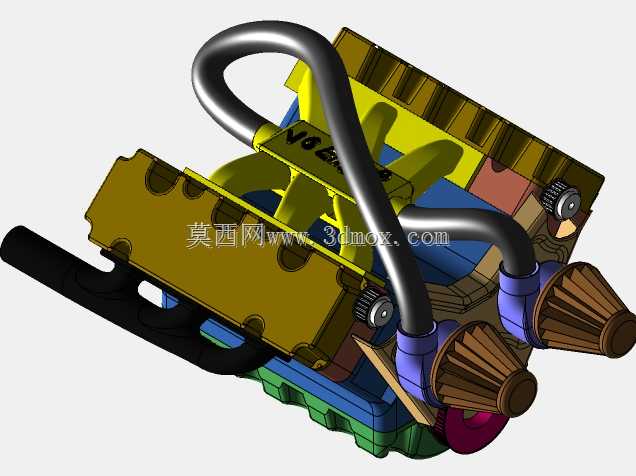

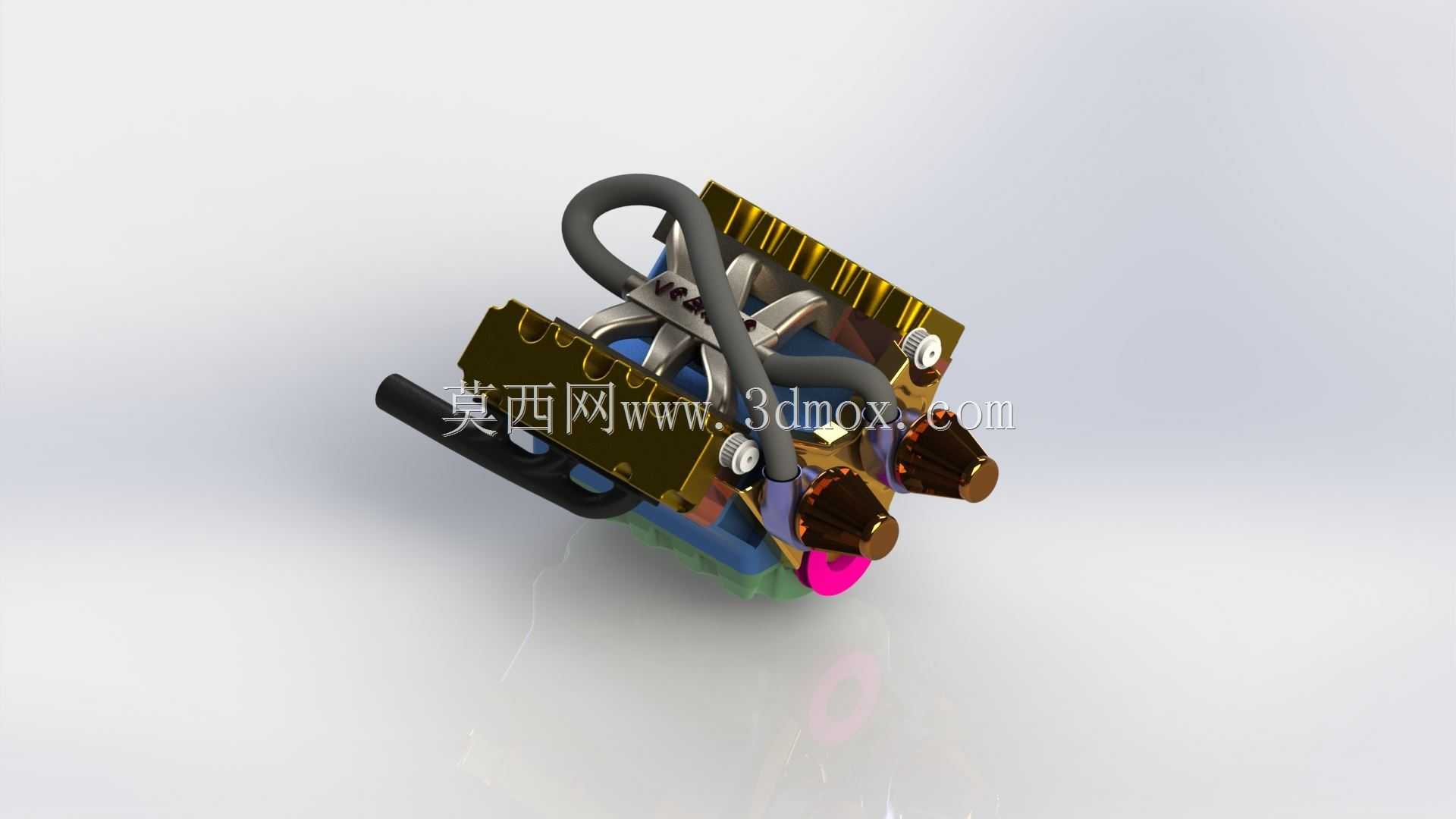

在乘用车动力总成、小型船舶推进系统、固定式工业发电机组这类对动力密度、运转平顺性有明确要求的应用场景中,V型六缸布局的动力装置始终占据着不可替代的位置。不同于直列布局机型的纵向尺寸冗余,也区别于V8及以上缸数机型的重量与成本劣势,这套V6结构在60度夹角的缸体布局基础上,完成了进排气回路、点火组件、供油管路与缸体本体的集成化设计,能在有限的机舱安装空间内,输出足够的扭矩储备与功率上限,同时将一阶、二阶振动控制在无需额外加装大质量平衡轴的水平,大幅降低了配套设备的隔振设计难度。从结构设计的逻辑来看,这套模型完整还原了V6机型的核心装配关系:两侧呈夹角布置的缸盖组件集成了进排气道与火花塞安装位,每侧三个缸的点火顺序经过配气相位匹配,

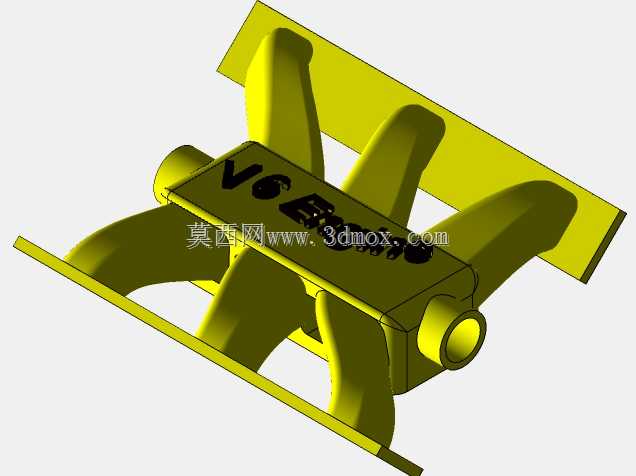

能保证做功行程的连续衔接,避免动力输出出现明显的扭矩波动;外露的管路分别对应进气歧管的稳压腔连接、曲轴箱通风回路以及燃油供给的高压油轨走向,每一处管路的弯折半径都经过实际装配空间校核,既不会和周边的缸盖螺栓、气门室盖固定位产生干涉,也能保证流体输送的阻力处于合理区间,不会因为过度弯折影响进气效率或燃油供给压力。在实际的设备配套选型中,这类V6动力装置的安装边界需要重点关注三个维度:首先是沿曲轴轴向的长度尺寸,由于V型布局将缸体分为两排布置,轴向长度仅相当于同排量直列四缸机型的水平,适配前置前驱、前置后驱以及中置动力布局的各类载具,也能塞进小型工业机组的紧凑动力舱内;其次是V型夹角上方的空间预留,这里布置了进气总管、
线束接插件以及机油加注口,安装时需要预留至少不小于气门室盖最高点以上100mm的操作空间,方便后续的维保作业,比如更换火花塞、检查点火线圈状态时不需要拆解周边的附属部件;最后是油底壳的下部离地间隙,由于湿式油底壳的结构特性,安装时需要保证油底壳最低点与安装基座之间留有足够的缓冲空间,避免设备运行时的振动导致油底壳磕碰破损,同时也方便机油更换时的放油操作。从功能特性上看,这套结构的进排气系统采用了对称式布局设计,两侧缸盖的排气歧管最终汇入统一的排气总管,能保证各缸的排气背压一致,避免因为背压差异导致各缸做功不均匀,长期运行出现偏磨的问题;冷却系统的水道在缸体内部呈交叉布置,能让冷却液同时覆盖两排气缸的外壁区域,

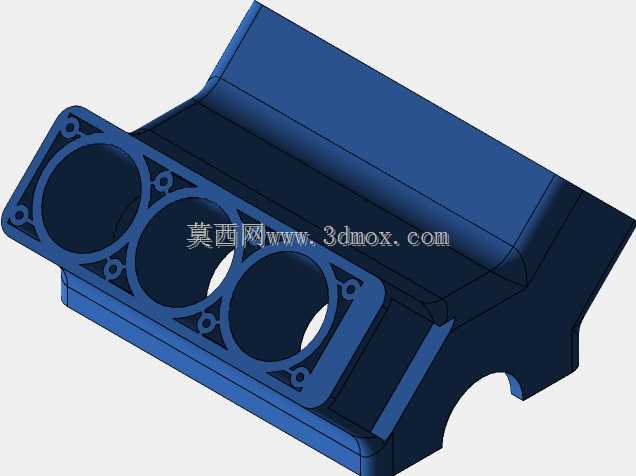

不会出现某一侧缸体温度过高的热负荷不均问题,保证连续高负荷运行时的缸体温度稳定在合理区间。很多初入动力结构设计领域的工程师,在搭建V6机型模型时容易忽略两个细节:一是缸体夹角处的加强筋布置,这个区域是两排气缸的连接受力点,曲轴运转时的爆发压力会持续对这个位置产生交变载荷,如果没有合理的加强筋结构,长期运行容易出现缸体开裂的问题,这套模型在夹角位置设计了网格状的加强筋结构,既不会过多增加缸体的整体重量,又能大幅提升结构刚度;二是各管路的固定点设计,所有外露的橡胶管路、金属油管都设计了对应的管夹安装位,管夹的固定点直接布置在缸体或者缸盖的铸造凸台上,避免设备运行时的振动导致管路出现共振磨损,延长管路的使用寿命。在教学与方案验证场景中,这类高精度的V6结构模型能帮助设计人员快速理清动力总成的装配逻辑,在做整机布置方案时,可以直接调取核心结构的尺寸边界,提前校核与周边悬架、副车架、冷却系统部件的安装间隙,减少后续实车验证阶段的设计变更次数;对于维修技术人员的培训而言,拆解式的结构展示能让学员快速掌握各部件的安装位置与连接关系,比二维图纸的展示效果更直观,能大幅缩短培训周期,降低实机操作的培训成本。不同于大排量V8机型的高油耗与高成本,也不同于三缸、小排量四缸机型的动力储备不足,V6结构始终在动力性、平顺性、经济性三者之间找到了最优的平衡点,这也是其在中高端乘用车、小型作业船舶、备用发电机组领域长期被广泛应用的核心原因。
- 上一篇:压缩空气膨胀做功动力装置结构
- 下一篇:航空动力装置结构三维设计方案
- 全部评论(0)
- 模板大小: 17.91 MB
- 售价:5金币
- 下载次数: 27
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 发动机
