通用电气连接吊耳式金属安装支架结构

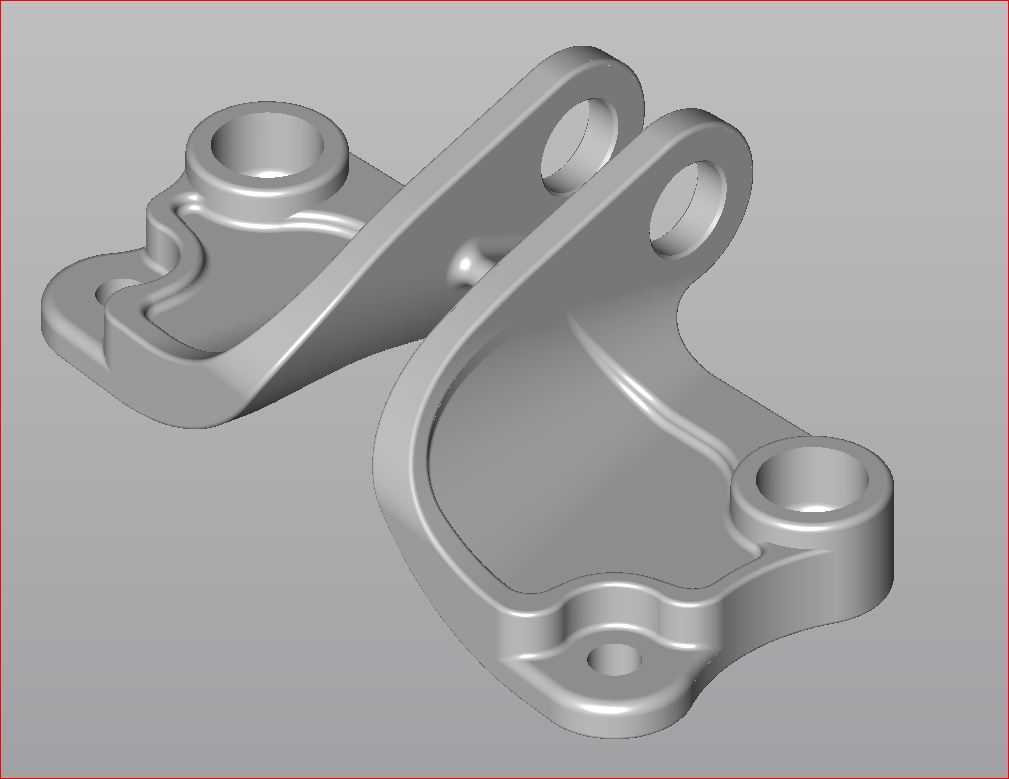

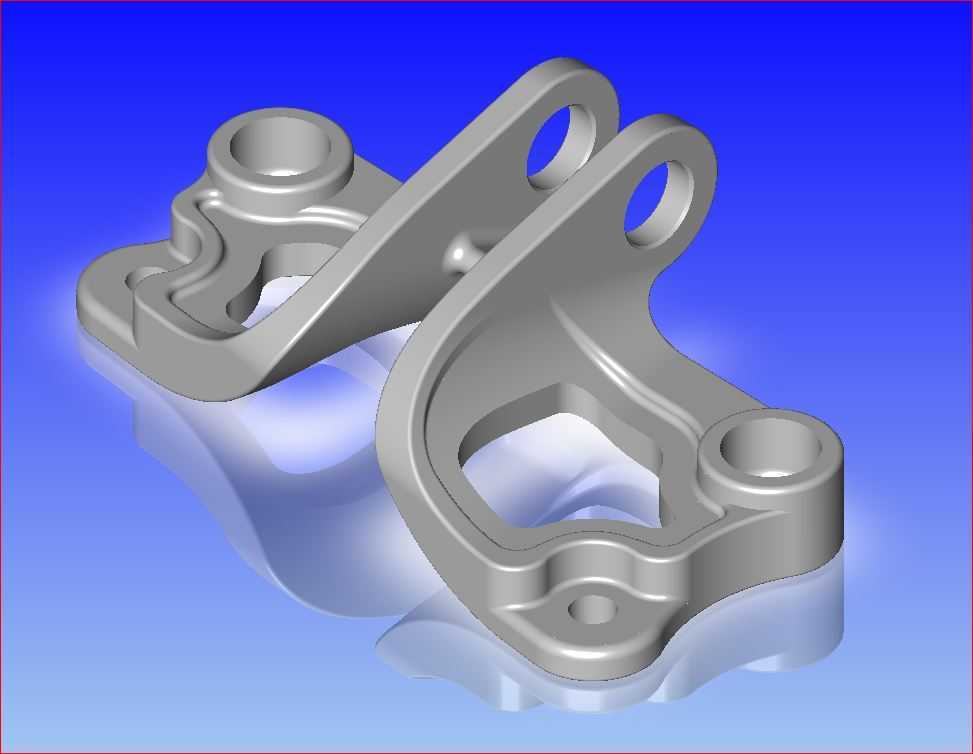

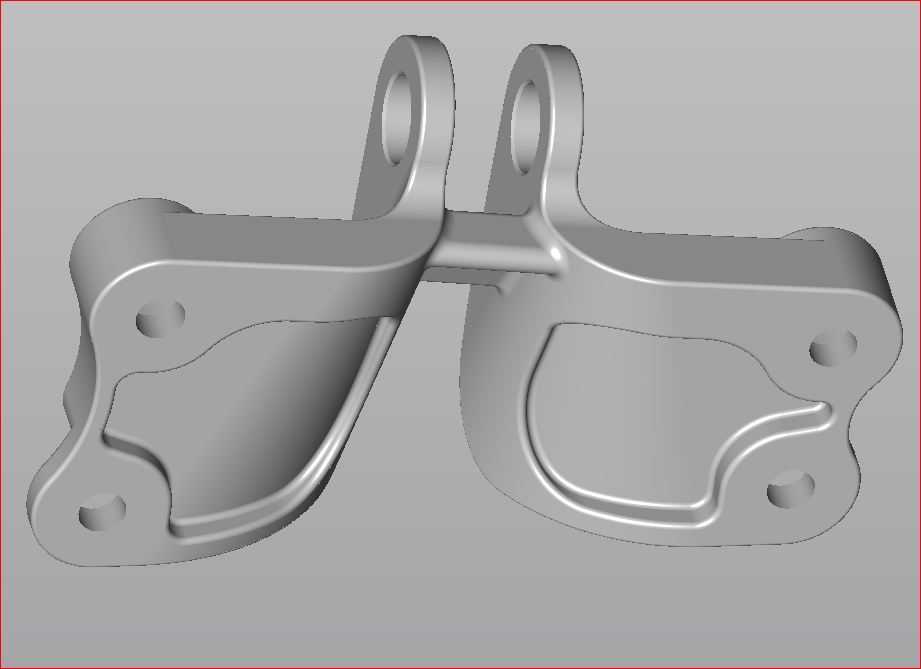

这类带双耳结构的金属安装支座，常应用在通用电气设备的舱体内部、动力传输链路的固定点位，以及需要兼顾承重与限位的铰接安装场景中，实际使用时既可以作为刚性连接的承载基座，也能通过端部的同轴孔位配合销轴实现小角度的活动铰接，适配设备运行过程中产生的微小位移补偿需求。从结构设计逻辑来看，整个零件采用一体化锻压成型的构型思路，主体弯折区域做了大圆弧过渡处理，避免应力集中导致的疲劳断裂，两个带同轴通孔的耳片分别布置在支座的两个受力端点，孔位边缘做了锪平处理，保证销轴或者螺栓安装时端面贴合紧密，不会出现偏载受力的情况。底部的贴合面设计了凹凸定位结构，安装时可以快速卡入配套基座的定位槽内，减少装配时的对位调整时间，同时贴合面的平面度公差控制在0.1mm以内，保证安装后不会出现翘曲虚接的问题。零件的整体安装边界控制在紧凑的尺寸范围内，不会占用过多的设备内部安装空间，两个耳片的孔位中心距经过精准校核，既满足铰接转动时的角度行程要求，也不会因为孔距过大导致结构冗余增加不必要的重量。在功能特性上，这类支座可以承受多方向的复合载荷，垂直方向的承重能力适配常规电气设备内部组件的固定需求，水平方向的抗剪切能力可以抵御设备运行时产生的振动冲击，表面的钝化处理可以适应常规工业环境下的防腐蚀要求，不需要额外做表面防护处理就能长期稳定工作。设计过程中针对弯折区域的壁厚做了差异化处理，受力集中的弯折根部适当增加了壁厚，非受力区域做了减重挖槽设计，在保证整体结构强度的前提下尽可能降低零件自重，挖槽的边缘同样做了圆弧过渡，避免加工过程中出现应力裂纹。实际装配时，既可以通过底部的安装孔用螺栓做刚性固定，也可以将两个耳片的孔位分别对接相邻构件的铰接点，穿入销轴后实现活动连接，适配不同的安装场景需求，不需要额外制作转接件就能完成装配，大幅降低了现场安装的调整工作量。
