精密直联式联轴器夹紧组件结构设计

在自动化传动、小型精密设备的轴系布局场景中，这类直联式夹紧结构的应用覆盖了伺服传动、小型动力传输、检测设备轴连接等多个细分工况，核心作用是实现两根同轴轴段的无间隙刚性连接，避免传动过程中出现回转间隙、轴段窜动的问题。从结构设计逻辑来看，该组件采用分体式抱紧结构，两个配合部件的接触面均做了高精度公差匹配，安装时无需额外加工键槽，直接将待连接的轴段插入组件内孔后，通过锁紧结构施加径向抱紧力，即可实现轴与连接组件的过盈配合固定，相比传统键连接的联轴器，这类结构不会对轴表面造成键槽加工的应力集中损伤，同时拆装调整更加便捷，尤其适合需要频繁调整轴端位置、对传动回转精度要求较高的场合。

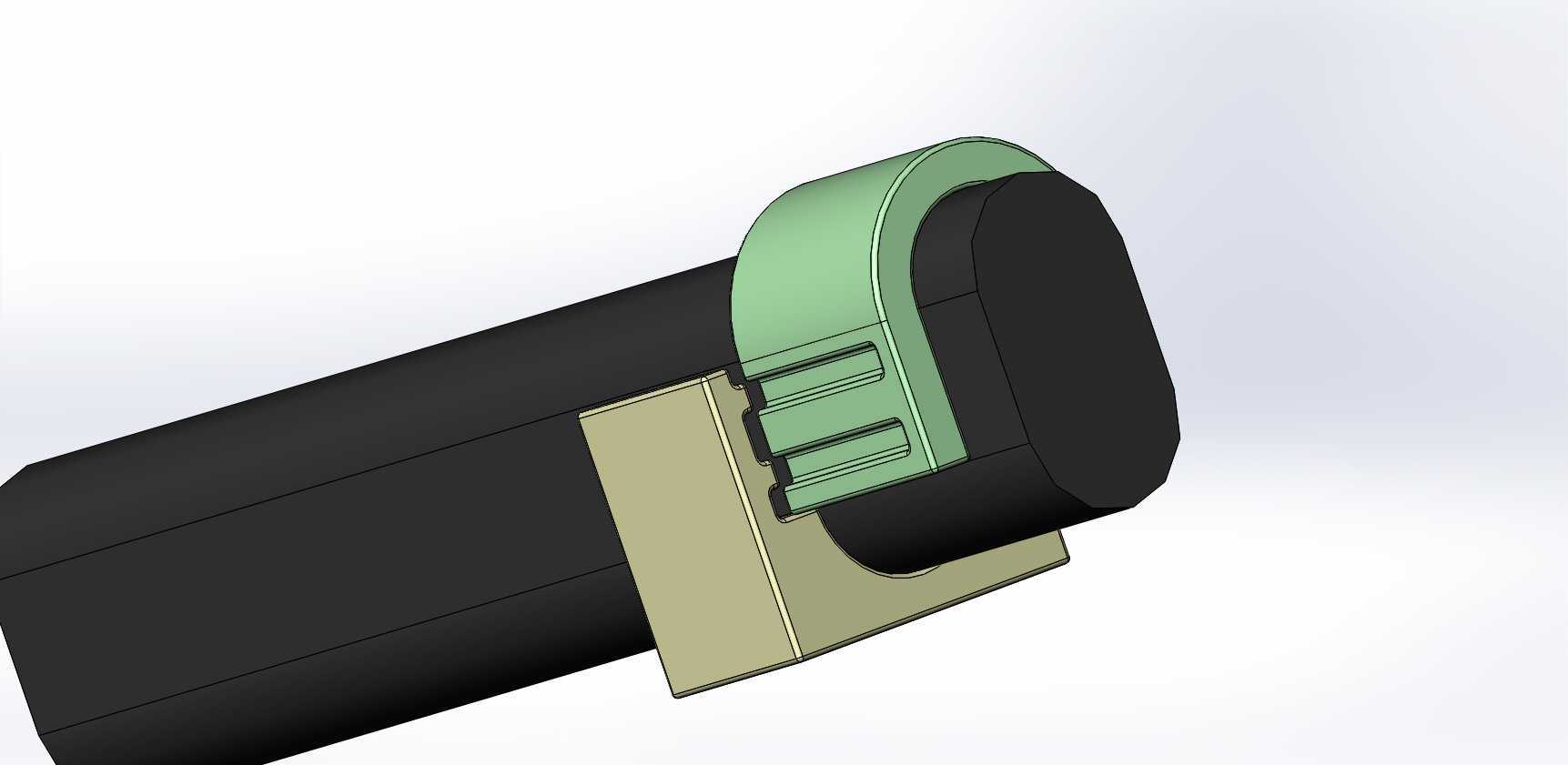

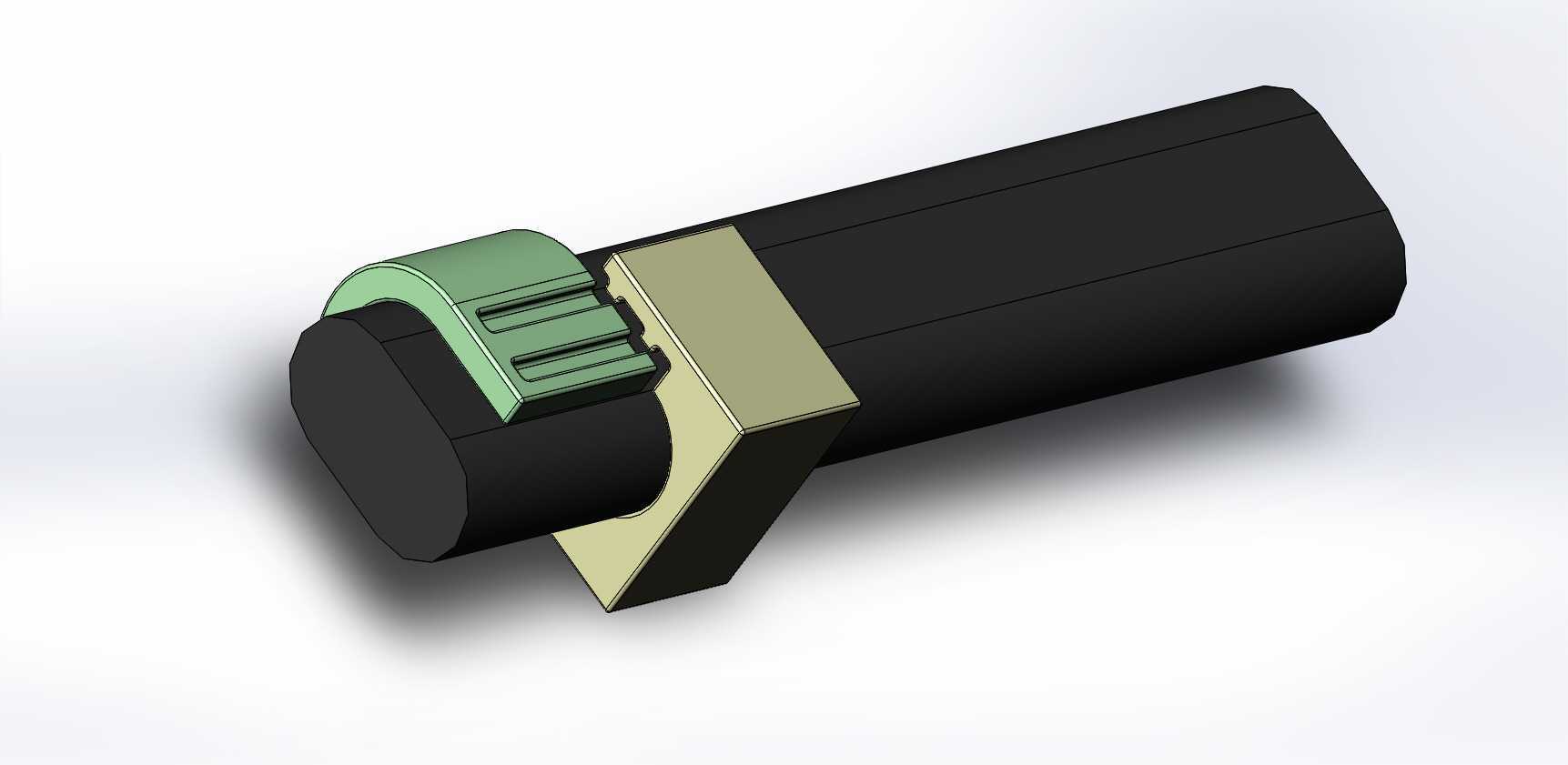

从安装边界来看，该组件的主体为圆柱轴段配合方形安装定位座，方形定位座可直接嵌入设备安装板的对应方槽内，实现周向防转定位，无需额外设计防转销结构，安装时仅需保证安装板的方槽公差与定位座匹配，即可快速完成组件的装配定位，外露的抱紧夹部分采用开槽式弹性结构，锁紧时弹性槽产生微量形变，均匀包裹轴段外圆，抱紧力沿轴周向均匀分布，不会出现局部应力过大夹伤轴面的问题。

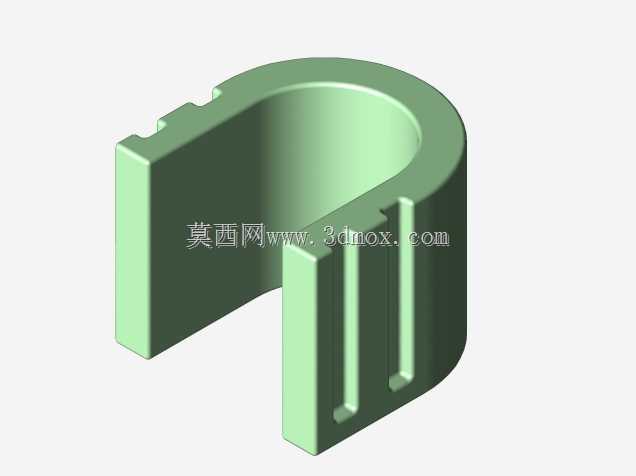

设计过程中重点控制了配合面的形位公差，两个部件的接合面采用小间隙配合精度，装配后接合面无明显错位，保证抱紧力传递的一致性，内孔的圆柱度公差控制在精密传动要求范围内，避免抱紧后轴段出现偏斜导致的回转跳动超差。在实际选型应用中，这类结构适配的轴径范围覆盖常见的小型动力输出轴尺寸，可根据实际传递扭矩的需求调整抱紧结构的壁厚与锁紧力，既可以用于小功率伺服电机与负载的直联传动，也可以用于检测设备中编码器与主轴的连接，保证信号采集的回转精度。

不同于传统的顶丝式轴固定结构，该夹紧组件的抱紧力覆盖更大的轴接触面积，长期运行不会出现顶丝松动导致的轴连接打滑问题，同时弹性抱紧结构可以抵消一定的轴加工尺寸公差，即使轴外圆存在微小的尺寸偏差，也能通过弹性形变实现可靠抱紧，降低了配套轴件的加工精度要求，兼顾了连接可靠性与加工经济性。在设备维护场景中，拆卸该组件仅需松开锁紧结构即可直接将轴段抽出，无需使用拉马等拆卸工具，不会损伤轴表面与组件本身，可重复多次拆装使用，适合需要频繁调试、更换轴端部件的实验设备、非标自动化工位使用。
