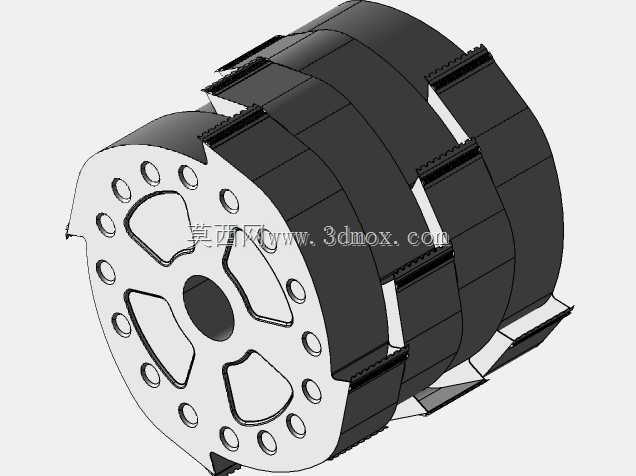

NASA表土采样滚筒式铲取结构设计

深空探测任务中，星表表层土壤采集是获取天体地质演化信息、原位资源利用的核心环节，该滚筒式表土铲取结构正是针对地外天体低重力、无大气、作业环境严苛的场景开发，可搭载于行星巡视器的采样机械臂末端，也可适配固定式原位分析站的采样执行端，完成表层松散星壤的铲取、暂存与定量输送作业。区别于传统单铲斗间歇式采样结构，该设计采用多段拼接式滚筒构型，单个滚筒拆分为四个独立分段单元，每个分段集成四片切削刀片，分段之间通过粘贴连接形成完整滚筒主体，这种拆分式设计既降低了大尺寸构件的加工成型难度，也为局部构件磨损后的替换提供了便利，无需整体报废更换作业端。滚筒主体采用碳纤维材料成型，在保证结构刚度的前提下大幅降低整体自重，切削刀片选用钛合金材质，兼顾切削刃口的耐磨性与低温环境下的韧性，避免星表极端温差下刃口脆裂失效，整体构件适配3D打印成型工艺，可实现复杂内部加强筋结构的一体化成型，材料密度控制在合理区间，不会给探测载荷带来过重的负担。作业过程中，滚筒绕自身轴线回转，刀片依次切入星壤表层，将铲取的表土导入滚筒内部的暂存腔，可实现连续式采样作业，相比单次铲取的结构采样效率提升明显，同时回转式切削的受力更均匀，能降低低重力环境下采样反作用力对巡视器姿态的扰动。从安装边界来看，该滚筒最大铲斗直径为450mm，最大铲斗长度为360mm，整体最大宽度为88mm，带叶片状态下整体质量控制在4.75kg，适配多数中小型行星探测载荷的安装接口与载重余量，安装时只需匹配滚筒两端的回转轴孔即可完成与驱动模块的对接，无需额外设计复杂的转接结构。结构设计上，滚筒壁厚控制在1mm，内部通过网格化的加强筋结构保证径向与轴向的承载能力，避免铲取密实星壤时筒体发生变形，刀片的切削角度经过优化，可适配不同密实度的松散星壤，在低重力环境下也能保证足够的铲取切入深度，单次回转作业可获取的表土平均体积对应70%填充率下约32L的容量，可满足多数原位分析与样品封装的采样量需求。滚筒侧面预留的安装孔位可适配温度传感器、近红外分析探头的安装，在采样过程中可同步完成星壤的原位参数检测，无需将样品转移至单独的检测舱，简化了采样作业的流程步骤。
