无人机挂载电动对接承载平台结构

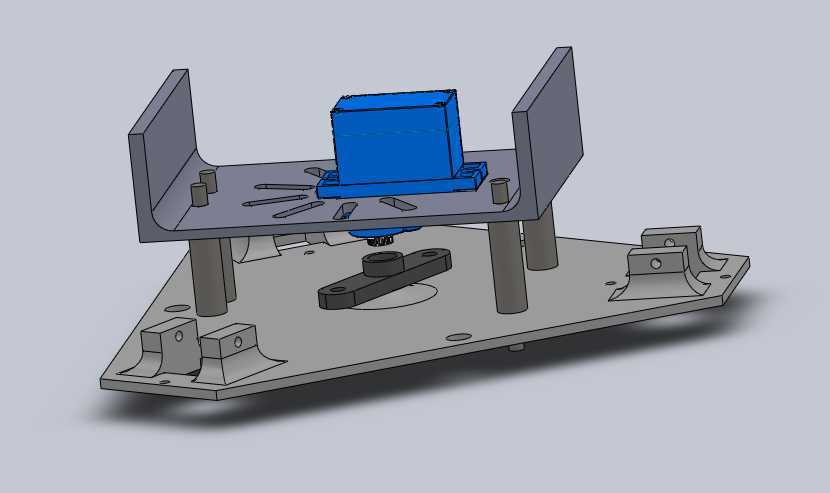

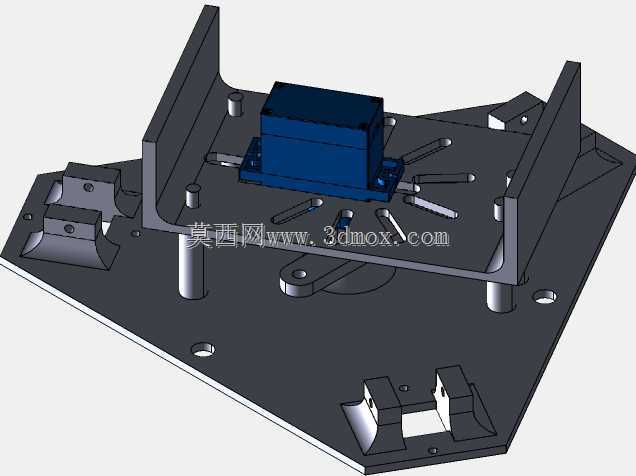

这套结构主要面向多旋翼无人机的任务拓展场景，解决不同功能载荷快速对接、稳定承载的实际工程问题，适配四旋翼等常见民用无人飞行器的底部安装空间，无需对原有飞行动力结构做大规模改动即可完成加装。从实际使用场景来看，日常作业中无人机需要根据任务切换不同载荷，比如伞降装置、起落架缓冲组件、航拍吊舱、小型作业执行机构等，以往的固定挂载方式需要反复拆装螺丝、调整接线，不仅作业效率低，还容易因为安装定位偏差带来飞行重心偏移的风险，这套对接平台就是针对这类痛点设计的。结构整体采用分层式布局，底部为三角形安装基板，三个角位设置带定位孔的快装支座，可直接匹配多数无人机底部的标准安装孔位，基板上预留的多组沉头孔可适配不同轴距的机型安装边界，安装时无需额外打孔，直接通过标准紧固件即可完成固定，基板边缘做了倒角处理，避免飞行过程中尖锐边角带来的气动干扰或是剐蹭风险。中层设置四根等高支撑柱，将上层承载托板抬升一定高度，预留出下层的走线与舵机安装空间，托板两侧设置立式挡边，可对挂载的功能模块做侧向限位，托板表面加工有多组辐射状定位槽，不同尺寸的载荷模块可通过槽位快速调整安装位置，方便根据载荷重量调整整机重心位置，避免重心偏移影响飞行稳定性。托板中心位置预留了标准舵机安装位，可通过舵机驱动锁止机构完成载荷的自动对接与释放，不需要额外加装复杂的执行组件。设计时充分考虑了加装拓展的兼容性，平台预留了开源控制模块的安装空间，可直接接入飞控系统实现挂载动作的编程控制，不管是执行伞降触发、载荷投放还是任务组件的空中切换，都可以通过飞控信号完成动作触发。结构的受力路径经过优化，飞行过程中载荷的重量通过支撑柱均匀传递到底部安装基板，再分散到无人机的机身承力点，避免局部应力集中导致的结构变形，侧向挡边的高度经过测算，既可以对载荷做有效限位，又不会超出无人机的底部轮廓尺寸，不会影响飞行过程中的气动性能。安装边界方面，整套平台的总高度控制在常规无人机起落架的离地间隙范围内，加装后不会影响无人机的正常起降，基板的最大外接圆尺寸适配多数中小型四旋翼无人机的底部安装间距，不需要对原有起落架结构做改动即可完成适配。针对不同类型的载荷，托板上的定位槽可配合扎带、快装卡扣完成固定，不需要针对每个载荷单独设计转接件，大幅降低了多任务作业时的配件准备成本，日常作业中切换载荷时，只需要松开对应位置的紧固件，调整载荷在定位槽内的位置，确认重心与机身中轴线重合后即可完成固定，整个过程不需要复杂的调校，大幅提升外场作业的效率。
