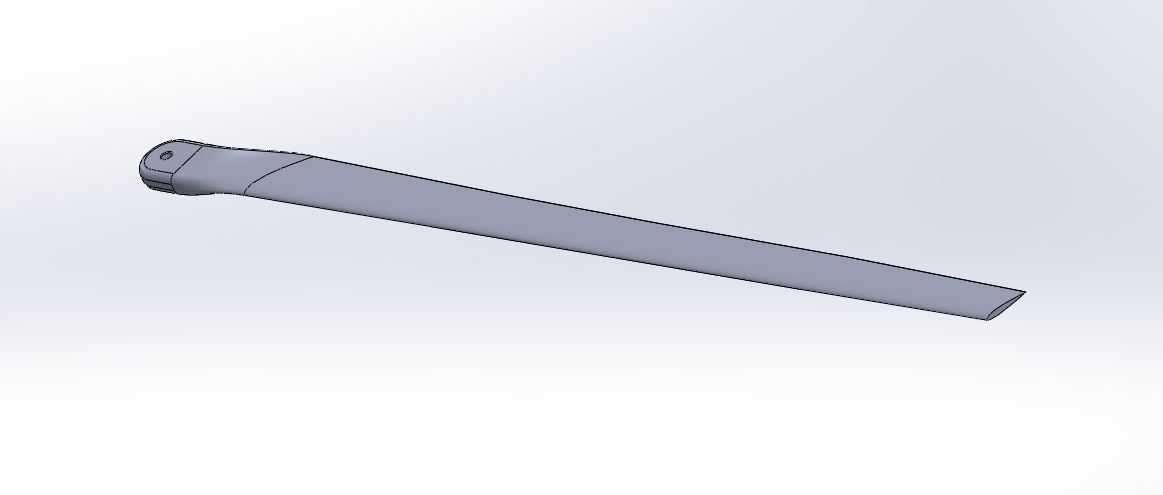

大尺寸旋转式无人机桨叶结构设计

这款桨叶针对大载荷长航时旋翼类无人机设计，适配1800毫米级旋翼展开直径的多旋翼或垂直起降固定翼无人机，主要应用在工业级植保作业、大重量航测设备挂载、应急物资投送、电力线路巡检等需要大拉力输出的飞行场景，区别于小型消费级无人机的轻薄桨叶，该款桨叶在结构强度与气动效率上做了针对性平衡。从安装边界来看，桨根位置采用标准的快装夹持结构，预留的安装孔位匹配主流工业级无人机的电机输出轴夹持规格，安装时无需额外定制转接件，桨根的加厚结构能抵消大拉力输出时的根部应力集中，避免高速旋转过程中出现桨根断裂的风险。设计过程中针对不同径向站位的翼型做了非线性扭转处理，从桨根到桨尖的扭转角度累计达到7.4度，这种布局能让桨叶在不同旋转线速度的站位下，都保持相对合适的迎角，减少桨尖失速带来的效率损失，同时降低旋转过程中的气动噪声，在巡航状态下能有效提升电能利用效率，延长无人机的滞空时间。桨叶的剖面翼型经过多轮气动仿真迭代，在保证升阻比的同时，加厚了翼型的相对厚度，让桨叶在遇到突风、气流扰动时具备更好的抗形变能力，不会因为瞬时过载出现过大的桨叶形变，影响飞行稳定性。外形上采用窄长的刀式布局，桨尖做了切尖处理，能减少桨尖涡的产生，降低旋翼下洗流的紊流范围，在植保作业场景下，能让下洗气流更均匀地把药剂压送到作物冠层下方，提升喷洒作业的覆盖效果。整个桨叶的重量分布经过动平衡校准设计，建模时就对不同站位的材料去除量做了预设，生产后只需做少量的动平衡调整就能达到使用要求，避免高速旋转时出现过大的振动，影响飞控传感器的工作精度与电机的使用寿命。在结构细节上，桨叶前缘做了耐磨包边的结构预留，能应对作业过程中遇到的沙尘、细小颗粒物的冲刷，延长桨叶的户外使用寿命，适合在复杂野外环境下长期作业使用。
