涡轮增压器压缩机叶轮结构设计

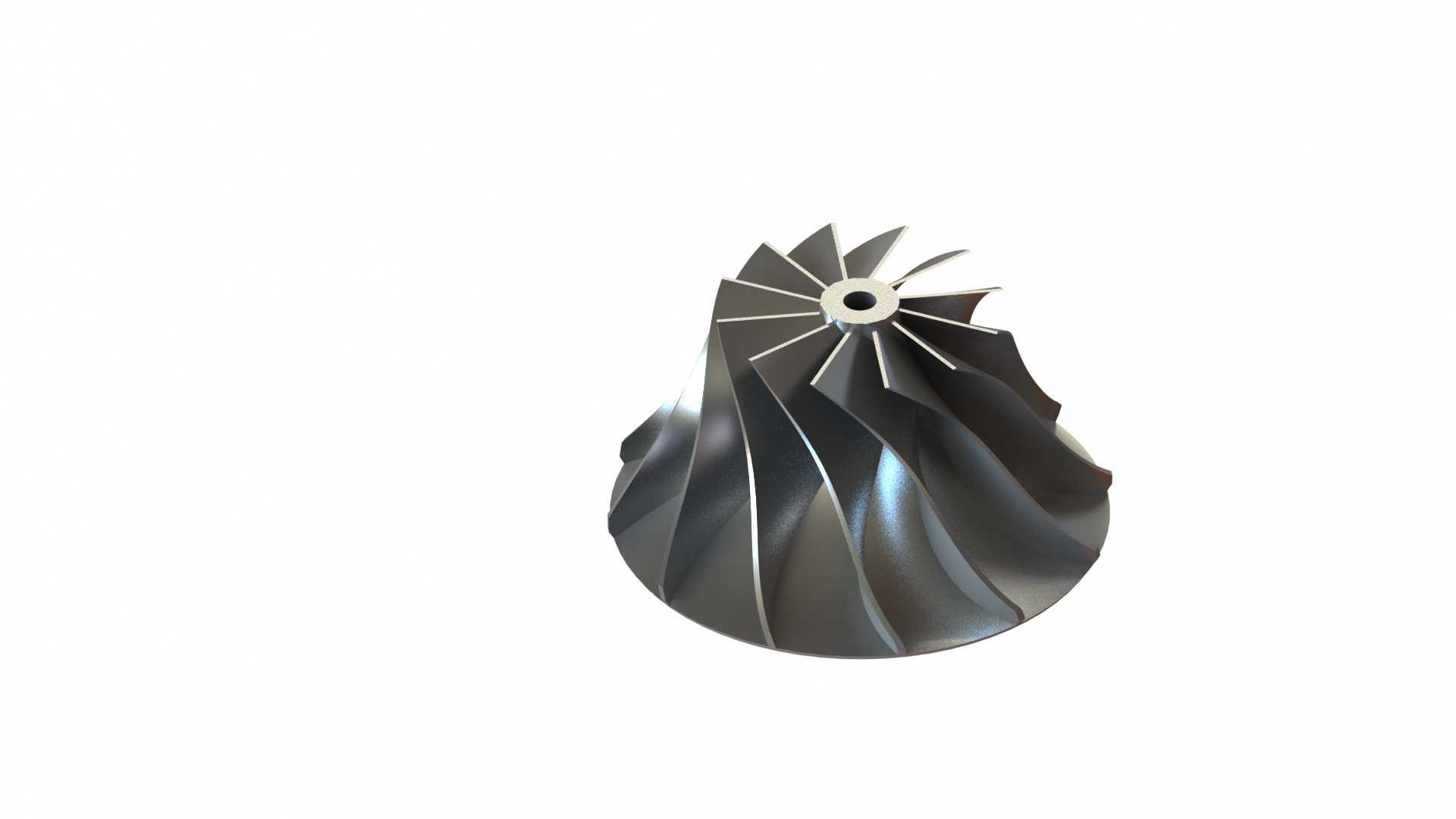

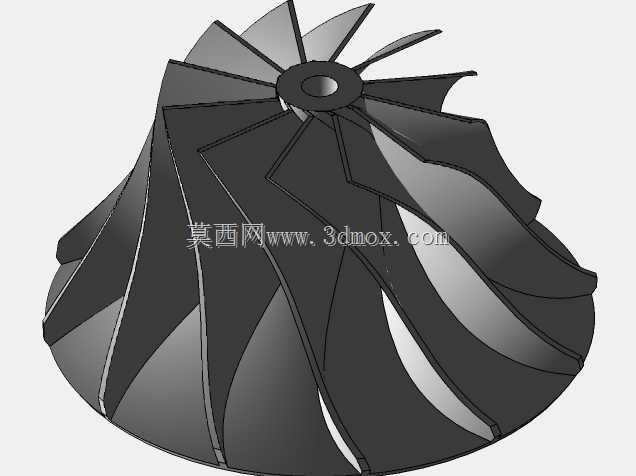

这类叶轮是涡轮增压器压气机端的核心做功部件，直接决定增压系统的压比、效率与流量适配范围，广泛配套在车用柴油、汽油发动机，以及小型工业燃气轮机、微型涡轮发电机组的进气压缩段，负责将进入燃烧室前的空气预先压缩，提升进气密度，让燃料燃烧更充分，最终实现动力输出提升、排放指标优化的效果。从结构设计逻辑来看，叶轮采用三元流扭曲叶片构型，每片叶片的型线从轮盖侧到轮盘侧都存在连续的曲率变化，并非简单的等截面直叶片，这种设计是为了适配空气在流道内从轴向进入、径向流出的转向过程，减少气流在叶片表面的分离损失，避免低转速工况下出现喘振，同时拓宽高转速下的堵塞流量边界。叶片数量经过气动计算匹配，长短叶片间隔排布的结构，既可以保证流道对气流的约束能力，又能避免叶片过密导致的流道通流面积不足、摩擦损失增大的问题，轮盘中心的定位孔与端面是核心安装基准，孔的尺寸公差、端面跳动量直接决定叶轮装配到转轴后的动平衡精度，毕竟这类部件工作转速普遍可达每分钟数万转，微小的不平衡量都会引发剧烈振动，损坏轴承与密封件。设计过程中需要同步考虑安装边界：叶轮背部与压气机蜗壳的间隙要控制在合理范围，间隙过大会导致压缩后的气体回流，降低压气机效率，间隙过小则可能在热态工况下因为部件热膨胀出现碰磨故障；叶片前缘的进气角要和压气机进气道的来流方向匹配，不同工况下的气流攻角不能超出合理区间，否则会引发气流分离，导致压气机工作失稳。轮盘的型线从中心向外缘逐渐变薄，既可以降低叶轮整体转动惯量，让增压器的响应速度更快，又能保证高速旋转下的结构强度，承受离心力带来的应力，避免叶片根部出现应力集中导致的断裂失效。流道的表面粗糙度也有明确要求，光滑的流道表面可以降低气流摩擦阻力，提升压气机的绝热效率，实际建模过程中需要反复调整叶片的压力面、吸力面型线，通过流场仿真验证不同转速下的压力分布、速度分布，确保整个工作流量范围内的气动性能符合设计要求，同时还要完成结构强度校核，验证最高转速下的叶片变形量、应力值都在材料允许范围内，兼顾气动性能与结构可靠性。
