三缸发动机用曲轴结构三维设计

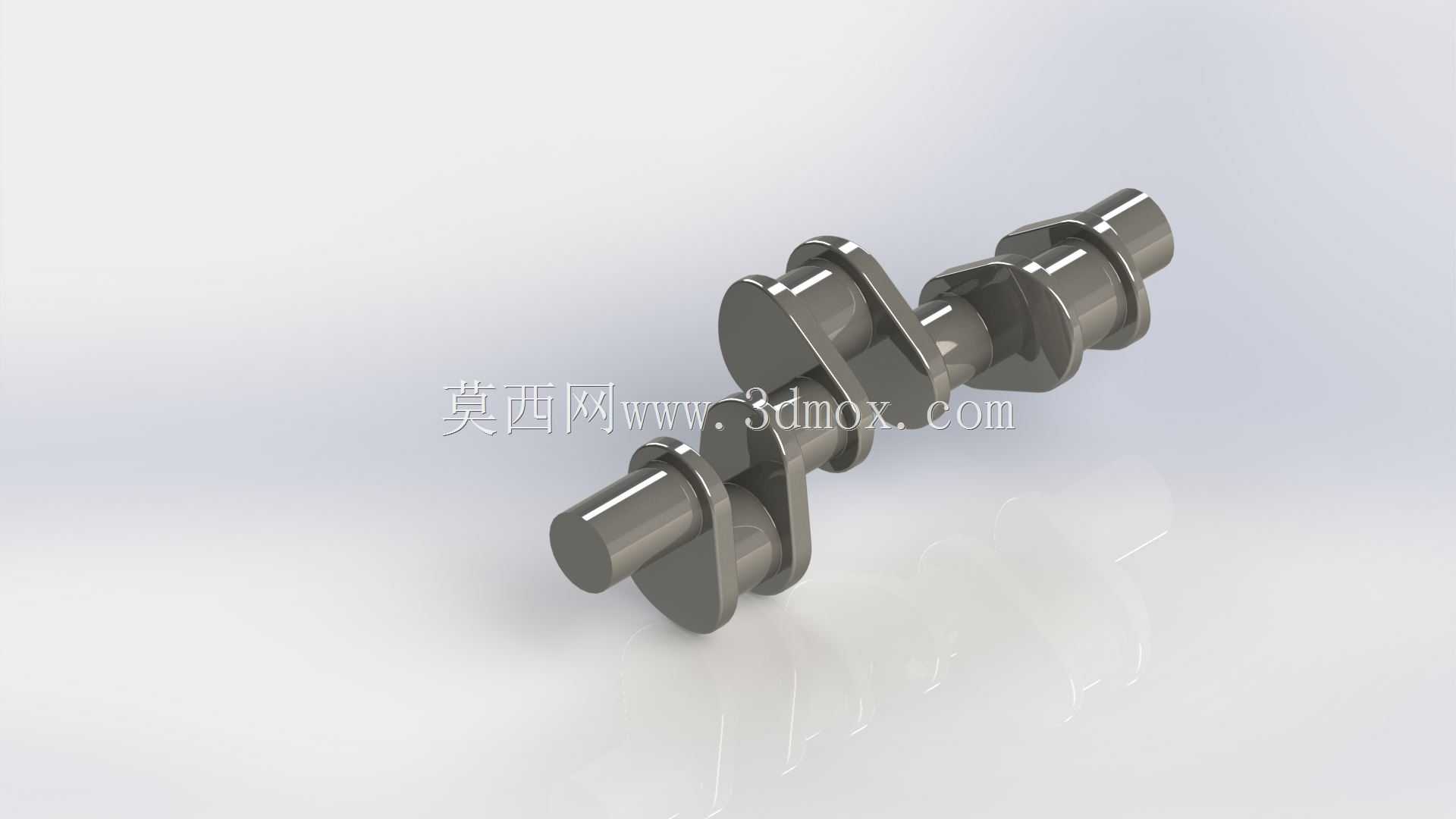

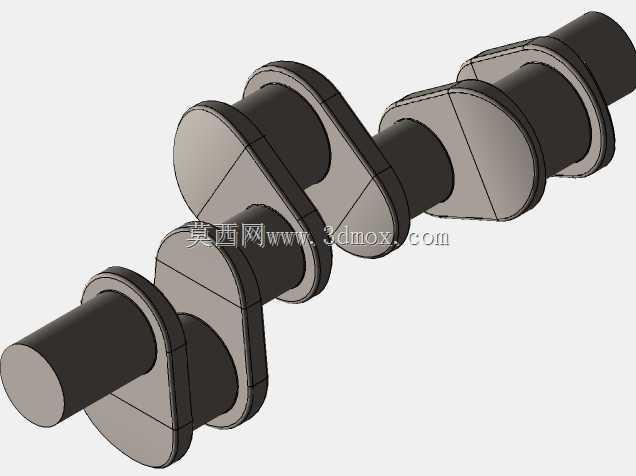

　　在小排量乘用车、通用小型动力机组的动力总成开发中，三缸机的曲轴设计直接决定了整机运转的平顺性、动力输出效率与核心部件使用寿命，不同于四缸机的对称点火间隔布局，三缸机的120度间隔点火特性，要求曲轴在配重平衡、轴颈载荷分布上做针对性的结构优化，才能抵消一阶、二阶往复惯性力带来的整机振动问题。这款曲轴的整体结构采用三曲拐错位120度排布设计，每个曲拐对应一个气缸的连杆安装位，主轴颈与连杆轴颈之间通过圆滑过渡的曲柄臂连接，曲柄臂上集成了平衡配重块，配重块的外形轮廓经过偏心质量计算，能够在曲轴高速旋转时，抵消活塞连杆组往复运动产生的惯性力矩，减少曲轴运转过程中对主轴承座的冲击载荷。从安装边界来看，曲轴的轴向尺寸匹配常规1.0-1.

　　5L排量三缸内燃机的缸体轴向安装空间，各主轴颈的直径公差、表面粗糙度要求按照内燃机曲轴通用设计规范设定，轴颈位置预留了润滑油道开孔，能够在发动机运转时将主油道的压力机油输送到连杆轴颈位置，形成稳定的油膜润滑，减少轴瓦与轴颈之间的干摩擦损耗。设计过程中需要重点关注曲拐的圆角过渡结构，避免应力集中导致的曲轴疲劳断裂问题，所有轴颈与曲柄臂的连接位置都采用大圆角滚压强化的结构设计思路，能够提升曲轴的抗疲劳强度，适配高转速工况下的交变载荷冲击。实际应用场景中，这类曲轴除了配套乘用车辆的三缸汽油发动机，也可适配小型农用动力机组、便携式发电机组的三缸柴油动力单元，安装时需要配合止推片控制曲轴的轴向窜动量，保证各缸活塞的上止点位置精度，

　　避免活塞碰撞气门或者缸盖的故障出现。建模过程中对配重块的外形做了轻量化处理，在保证平衡质量满足要求的前提下，去除了非受力区域的多余材料，降低曲轴自身的转动惯量，提升发动机的油门响应速度，同时曲轴的前端预留了正时齿轮、皮带轮的安装键槽与定位端面，后端预留了飞轮安装的法兰盘与定位销孔，能够直接对接常规三缸机的前端轮系与后端动力输出结构，不需要额外做安装位的适配修改。
