黄铜外丝宝塔软管接头结构设计

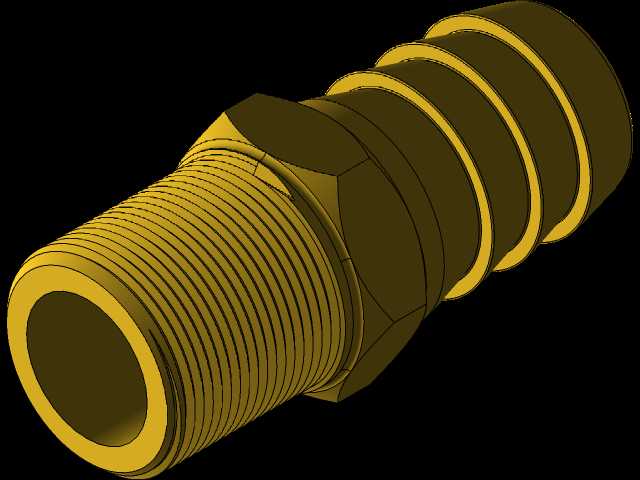

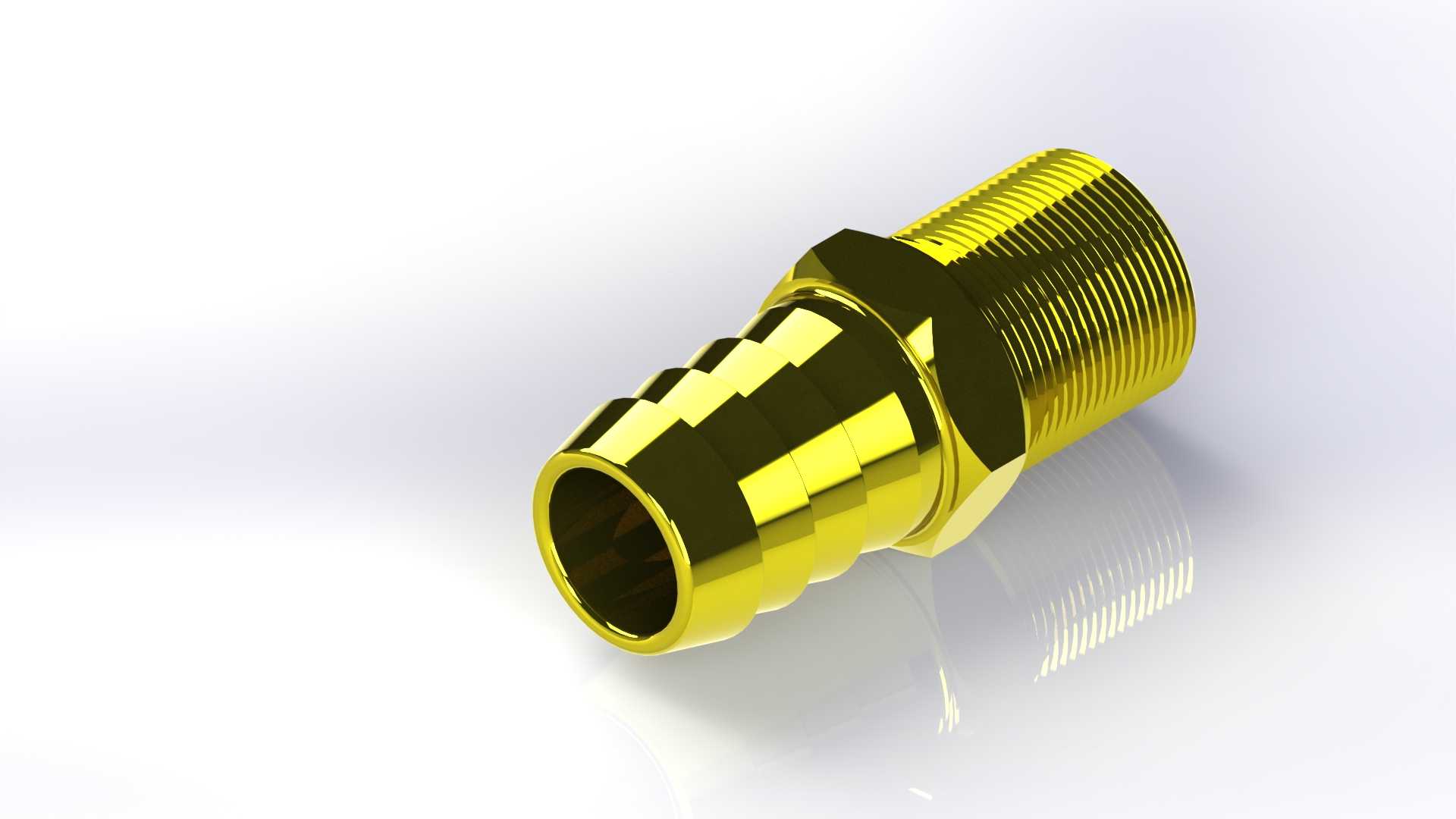

这类黄铜外丝宝塔接头是流体管路系统里用量极大的基础连接件，日常在气动控制回路、低压给排水管路、小型液压站辅件回路、燃油输送支路、实验室气路布设场景里都能见到它的身影，核心作用是实现硬管端与柔性软管的可靠连通，避免管路接驳处出现渗漏、脱管问题。从结构设计逻辑来看，接头整体采用一体式黄铜棒料车削加工成型，没有拼接焊缝，从根源上降低了渗漏风险，材质选用铅黄铜兼顾切削加工性能与管路介质兼容性，面对常规的压缩空气、清水、低压润滑油、常温燃油都有不错的抗腐蚀表现，不会像普通铁质接头那样短时间内出现锈渣堵塞管路的问题。接头一端为标准外螺纹结构，设计时严格匹配常用管螺纹的牙型角与螺距公差，安装时可以直接拧入对应内螺纹的阀块、泵体、设备壳体接口，螺纹根部预留的六角扳拧位是特意做的受力结构，对边尺寸按照常规开口扳手、活动扳手的通用规格设计，安装时不需要特制工装，普通扳手就能施加足够的拧紧力矩，六角端面与螺纹衔接处做了微小的退刀槽处理，既保证螺纹加工的完整度，也能让接头拧紧后端面与安装基面完全贴合，配合生料带或者组合密封圈就能实现端面与螺纹的双重密封。另一端的宝塔式竹节结构是整个接头的核心功能段，竹节的凸起棱边做了圆弧过渡处理，不会在软管套入时割伤胶管内壁，每道棱边的外径差经过反复校核，既保证软管套入时不需要过大的装配力，又能在软管套入后通过棱边嵌入软管内壁形成多道密封线，配合喉箍锁紧之后，即便管路内存在短时压力波动也不会出现软管脱开的问题。从安装边界尺寸来看，接头的六角对边尺寸、螺纹有效长度、宝塔段总长度都做了通用化适配，外螺纹段长度控制在常规设备壁厚的适配范围内，不会出现螺纹拧入过深顶碰内部流道、或者拧入深度不足导致连接强度不够的问题；宝塔段的长度适配常用壁厚的PVC软管、橡胶软管、尼龙编织软管，套入后预留足够的喉箍锁紧空间，不会因为锁紧位置太靠近接头端部导致软管开裂。流道设计上采用等径通腔结构，整个内部流道没有突兀的变径台阶，流体经过时不会产生明显的节流压降，也不容易在台阶位置残留介质杂质，长期使用也不会出现流道堵塞的问题。这类接头在做三维建模时，需要重点关注螺纹牙型的公差匹配、六角扳拧位的受力强度校核、宝塔竹节的尺寸梯度设计，还要考虑加工时的刀具退刀空间，避免设计出的结构无法通过常规车削工艺加工成型，实际选型时只要匹配对应管路的通径、螺纹规格与介质兼容性，就能快速完成管路接驳，大幅降低现场管路装配的工时成本。
