NASA扶手夹总成侧应力验证结构件

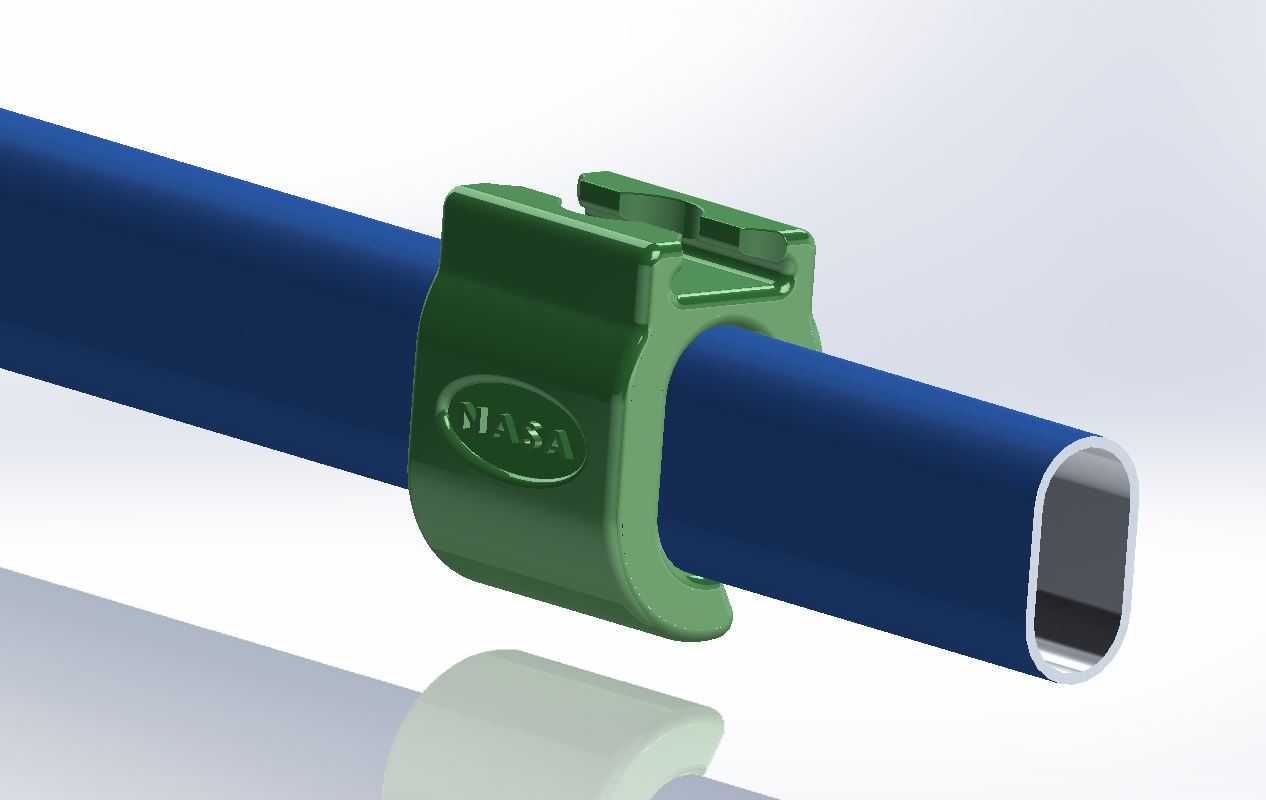

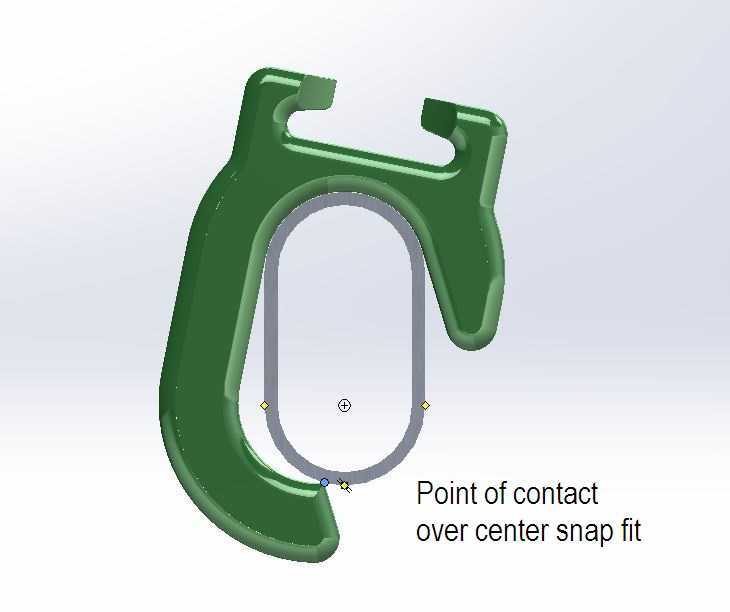

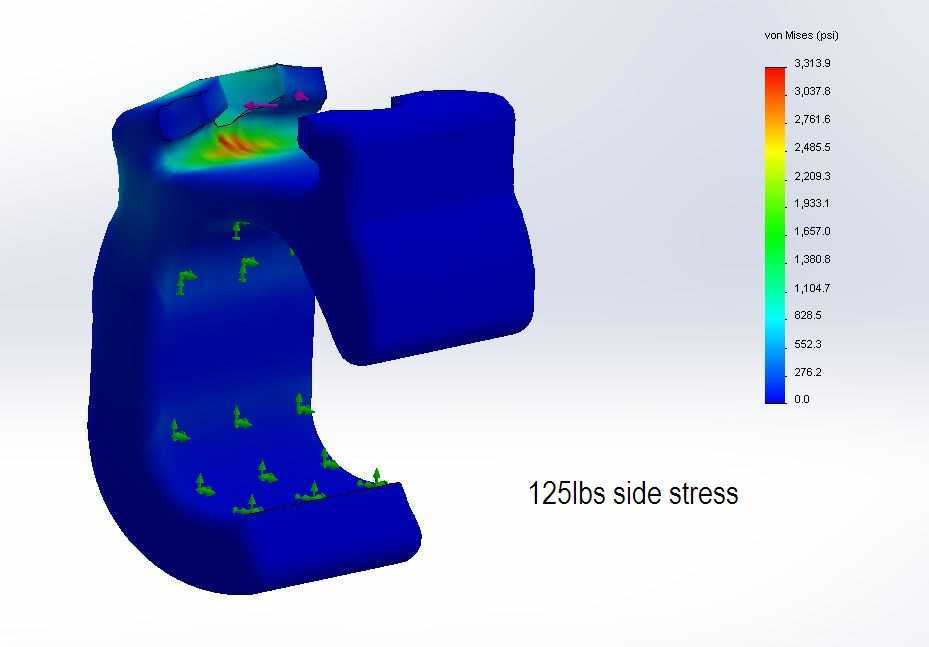

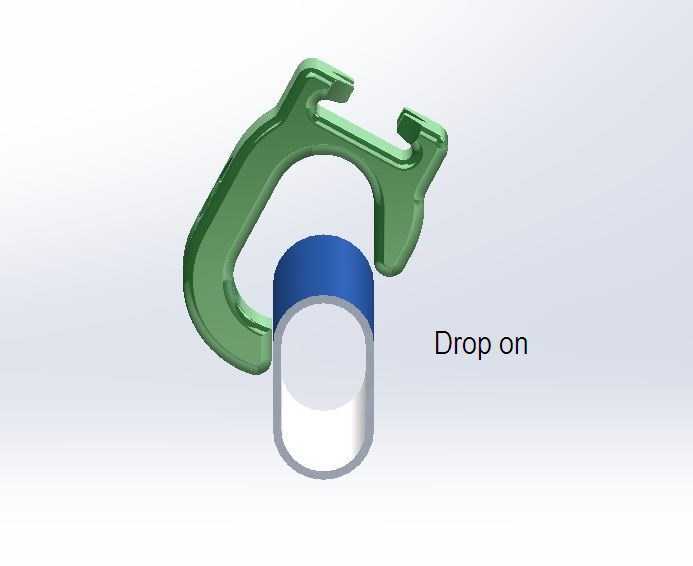

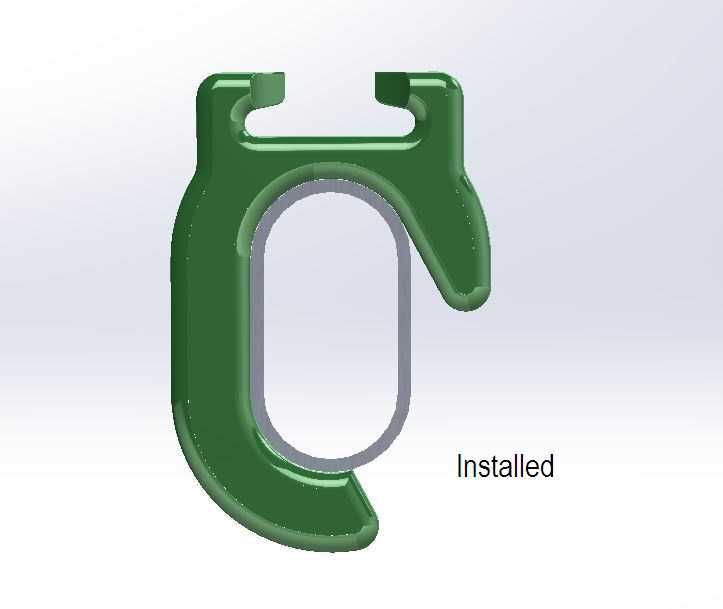

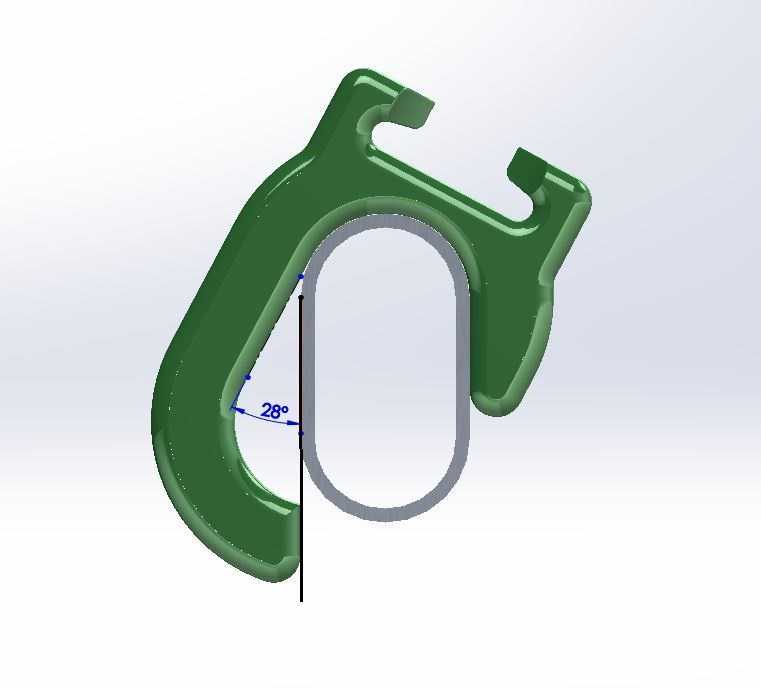

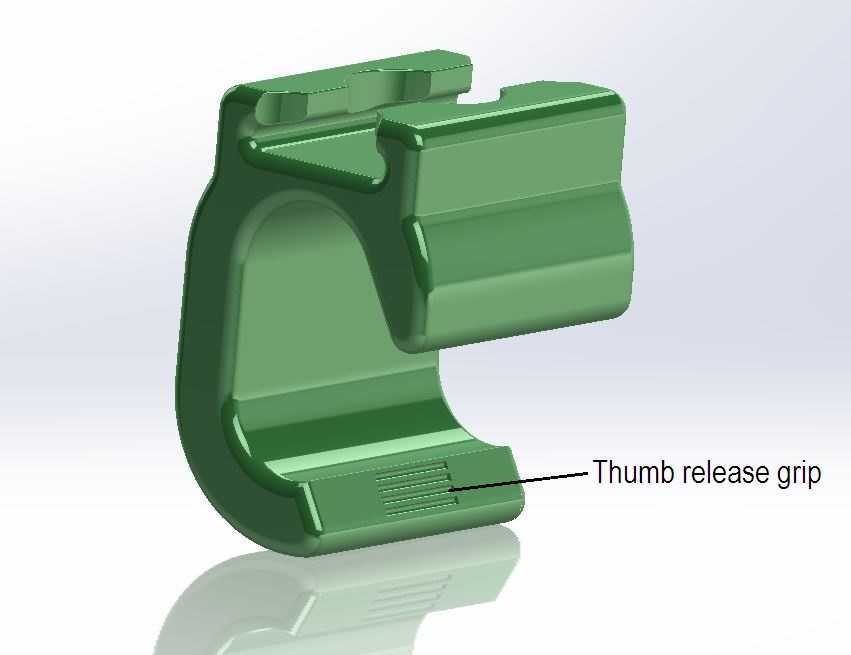

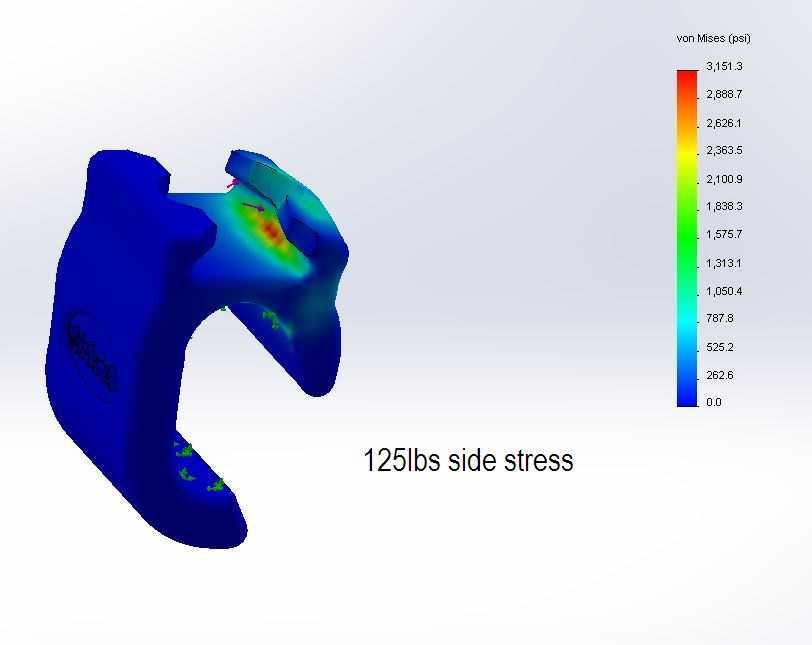

该结构件面向航天在轨维护场景的扶手快装需求设计，核心解决舱外扶手临时加装时的快速卡合、可靠承载与便捷拆卸问题，适配无工具徒手操作的舱外作业工况，避免传统螺栓连接在失重环境下零件脱落、操作耗时过长的痛点。设计阶段采用整体式构型，摒弃多零件拼接方案，依托增材制造工艺实现一体化成型，减少装配间隙带来的晃动量，同时消除分体结构的连接失效风险。安装逻辑上采用斜向导入+旋转锁止的动作路径，安装时以约28°的倾斜角度对准导轨滑入，到位后旋转即可完成卡扣锁合，全程无需额外紧固件，单人单手即可完成操作，适配航天服手套操作的大动作公差，降低舱外作业的操作复杂度。结构受力层面针对125lbs侧向负载做了专项优化，从应力云图分布可以看到，高应力区域集中在卡扣与导轨接触的受力筋位置，其余区域应力水平远低于材料屈服极限，选用ABS材料时即可满足侧向承载下的刚度要求，不会出现永久变形或卡扣脱开的问题。尺寸配合上做了精准的公差匹配，卡扣底部半径比配套导轨中心高0.125英寸，导入阶段可顺畅滑入无卡滞，锁止后整个卡扣的内半圆半径比贴合导轨的尺寸小0.005英寸，依靠材料自身弹性实现预紧，锁止后无旷量，不会在振动或侧向受力时意外松脱。拆卸逻辑采用外压解锁方式，向外按压结构底部的解锁位即可让卡扣产生弹性形变，脱离与导轨的卡合限位，直接向上提起即可完成拆卸，解锁行程控制在合理范围，既不会因为误触导致脱开，也不需要过大的按压力度，适配戴手套操作的施力特性。结构的筋位布局完全贴合受力路径，在侧向受力的传力路径上做了加厚处理，非受力区域做了减重挖空，在保证结构强度的前提下尽可能降低零件重量，适配航天配件的轻量化要求，整体构型无尖锐棱角，所有边角做了圆角过渡，避免操作时刮蹭航天服或其他舱外设备。
