手动式微管铜管折弯作业工具结构设计

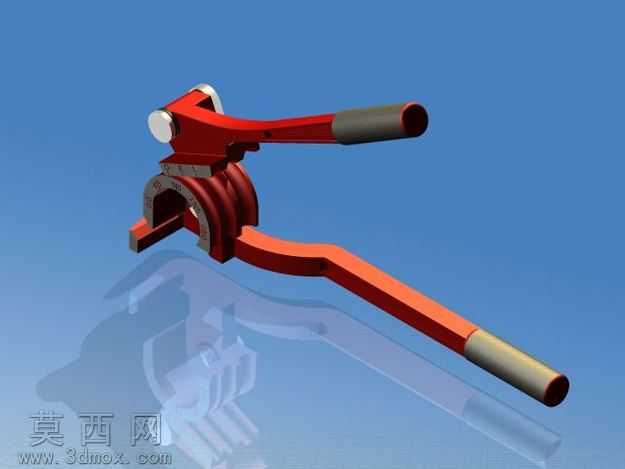

本作品为手动微管折弯工具的三维建模设计，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际手动弯管器的加工尺寸1:1还原，建模过程中对活动手柄、固定基座、弯管成型模槽、压合定位块、铰接转轴等核心结构做了完整的装配约束，可直观演示工具的开合动作与弯管作业的运动轨迹。渲染阶段采用Keyshot完成材质与场景搭建，主体金属结构部分赋予哑光红漆喷涂的合金钢材质，还原手动工具表面耐磨涂层的质感，手柄握持段赋予深灰色磨砂橡塑材质，模拟防滑握把的触感，铰接转轴等运动配合部件赋予抛光金属材质，突出机加工零件的光洁度，背景采用纯净渐变蓝色，搭配柔和的顶光与侧补光，弱化生硬阴影，清晰展现工具的整体轮廓与结构细节。结构设计上，该工具采用双长手柄杠杆结构，通过铰接点的力臂放大效应，无需外接动力即可单手完成小直径金属微管的弯曲作业，固定基座上设置多道不同半径的弧形模槽，可适配多种管径的铜质、铝质微管弯曲需求，压合块与模槽的配合间隙经过参数校核，弯曲过程中可有效约束管材形变方向，避免管材出现瘪陷、折皱等问题，手柄末端的橡塑套做了防滑纹理设计，提升作业握持的稳定性。设计思路围绕小型管路现场施工的便携需求展开，摒弃了电动弯管设备的复杂结构，整体无多余冗余零件，所有铰接位置均做了圆角过渡处理，避免操作过程中划伤操作人员，成型模槽的弧度经过反复参数调整，可实现0到180度范围内的任意角度弯曲，满足制冷管路、仪表气路、小型液压管路等场景的微管弯折施工需求，建模过程中对所有配合面做了干涉检查，确保各活动部件运动过程中无卡滞、无碰撞，模型可直接用于工程出图、3D打印手板验证以及产品结构优化参考。
