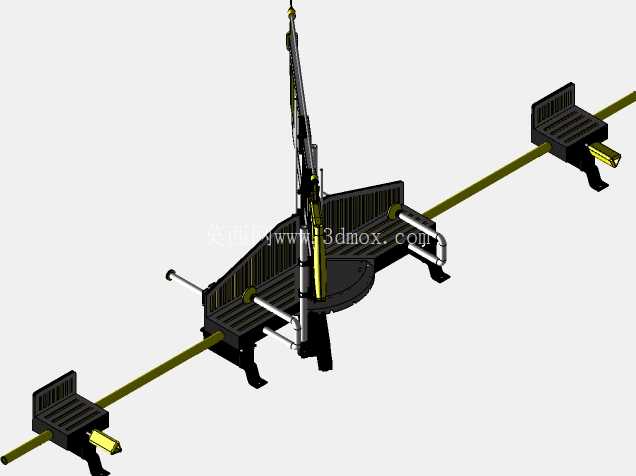

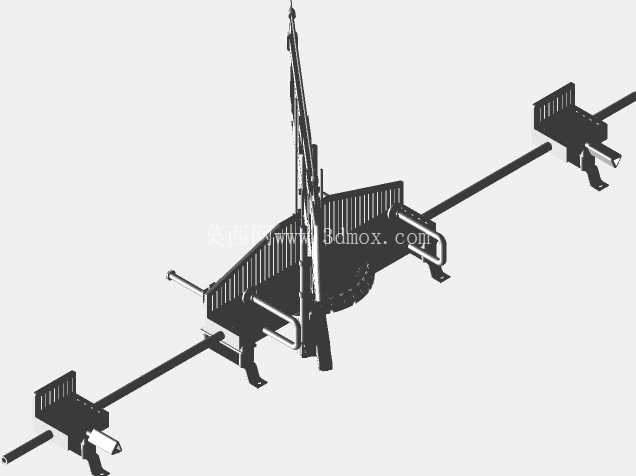

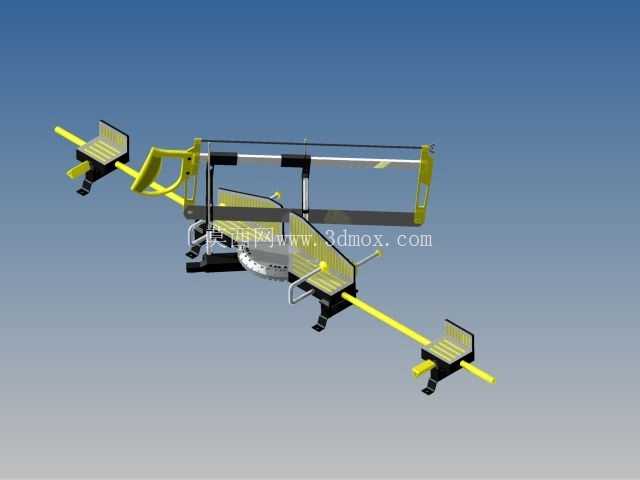

带定制夹具支撑的NOBEX斜切锯结构

　　这款斜切锯结构针对现场型材、棒料的多角度锯切作业场景做了针对性优化，区别于常规量产斜切锯的通用化设计，在原始锯体结构基础上补充了双侧定位夹具、可调支撑组件，同时调整了锯切行程的高度区间，更换了符合人体工学的握持手柄，更适配小批量维修、现场加工类的非固定工位作业需求。从实际作业场景来看，常规斜切锯在切割长尺寸棒料、薄壁型材时，往往因为工件伸出端缺乏支撑，导致切割末端出现材料崩边、切口偏斜的问题，尤其是切割铝合金型材、硬质PVC棒料时，工件的微小颤动都会直接影响锯切面的平面度，额外增加后续打磨、校形的工序时长。

　　本次结构设计中，在锯切平台的两侧延伸了带快速夹钳的定位导轨，夹钳可沿导轨横向滑动，适配不同长度的工件装夹，夹钳的压头做了防滑齿面处理，装夹时无需过度旋紧即可避免工件在锯切过程中出现轴向窜动，同时夹钳的高度可做15mm范围内的微调，能够兼容不同截面尺寸的方料、圆料以及异型截面型材的装夹需求。支撑组件采用了可翻折的结构设计，非作业状态下可向上翻折贴合锯体主体，减少设备的整体占用空间，展开后可对伸出锯台300mm范围内的长工件提供水平支撑，支撑面设置了可自由转动的万向滚珠，推送工件调整切割长度时无需额外抬升工件，降低操作人员的劳动强度。

　　锯切高度的调整是基于现场常见的50mm以下截面材料的切割需求做的优化，重新设计了锯架的摆动限位结构，将最大有效切割高度从原结构的40mm提升至55mm，同时保留了原结构0-45度的角度调节功能，角度调节盘做了刻度线加深处理，频繁调整切割角度时也能快速识别刻度，避免角度偏差。手柄部分重新设计了握持曲面，贴合手掌的自然握持形态，手柄表面做了防滑纹理处理，施力下压时不易打滑，相比原结构的直柄设计，长时间作业时的手部疲劳感可明显降低。从安装边界来看，整个锯体的底座采用了加宽设计，底部预留了四个螺栓安装孔，可直接固定在工作台面或者移动式工装架上，底座的水平调节脚可在不平整的作业现场快速调平锯台，避免因为台面倾斜导致的锯切面垂直度偏差。

　　锯条的张紧结构保留了原结构的快拆设计，更换锯条时无需额外工具，扳动张紧扳手即可快速完成锯条的拆卸与安装，适配不同齿距的手工锯条，可根据切割材料的硬度灵活选择适配锯条。在实际使用过程中，双侧夹具的定位面与锯片平面做了严格的垂直度校准，装夹工件后无需反复找正即可保证切口与工件轴线的垂直度，针对45度斜切场景，夹具可随角度调节盘同步转动，保证斜切时工件的装夹定位精度，避免斜接面出现缝隙，尤其适合相框、框架类构件的现场加工作业。整个结构的运动部件都做了间隙优化，锯架的摆动转轴处设置了耐磨衬套，长期使用也不会出现明显的旷量，保证锯切精度的稳定性，支撑组件的翻折转轴处设置了定位销，展开后可自动锁止，避免作业过程中支撑面意外翻折导致工件掉落。
