手动铜微管弯管作业专用工装结构

　　这款手动弯管工装的核心应用场景覆盖制冷设备管路装配、小型液压气动回路布设、仪器仪表微管安装等现场作业环节，区别于大型数控弯管设备的固定工位限制，该工装可随身携带至作业面直接操作，尤其适配售后维修、小批量试制、现场改管等无法布设大型设备的作业场景，解决了细径铜管弯折过程中易出现的管壁凹瘪、弯折半径不一致、弯折角度偏差等常见加工问题。从功能特性来看，该工装采用双长力臂杠杆结构，操作时无需外接动力源，仅依靠手部施加的作用力即可完成弯管动作，力臂长度经过匹配人体发力习惯设计，单手握持即可完成常规壁厚铜管的弯折作业，长时间操作不易产生肌肉疲劳。

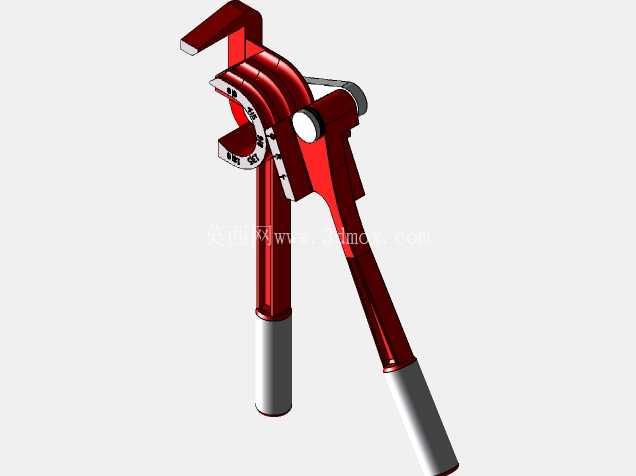

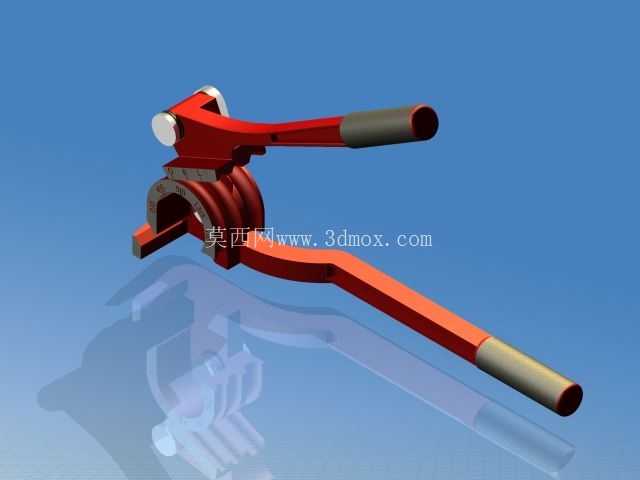

　　弯折成型模采用与目标管径完全贴合的圆弧槽结构，槽面做光滑圆角处理，弯折过程中铜管外壁与模槽完全贴合，受力均匀分散，不会出现局部应力集中导致的管壁塌陷或开裂问题，成型后的弯管圆弧段圆度保持率可达95%以上，满足制冷管路、气动回路对管路通径的严格要求，避免因管路变形导致的介质流量不足、节流异响等故障。设计思路上，整体结构做了最大程度的简化，没有多余的冗余部件，核心部件仅包含固定弯折模、活动压块、两根操作力臂以及铰接销轴，所有受力部件均采用刚性结构设计，铰接位置做耐磨处理，长期反复使用也不会出现铰接间隙过大导致的弯折精度下降问题。手柄握持段做了防滑包覆处理，即使手上沾有油污、冷却液也能保持足够的握持摩擦力，不会出现操作打滑的情况。

　　从安装边界与外形尺寸来看，该工装整体为长条形展开结构，非作业状态下两根力臂可贴合收拢，收拢后整体体积与大号活动扳手相当，可直接放入普通工具包内携带，不需要专用的存储包装箱。作业时的操作空间仅需满足力臂旋转范围即可，不需要额外的设备安装固定台面，手持即可完成全部操作，弯折作业时不会对周边已安装的其他管路、部件产生干涉，适配狭小空间内的管路调整作业。在实际使用过程中，操作人员只需要将待弯折的铜管卡入对应规格的模槽内，确认弯折起始位置后，双手分别握持两根手柄缓慢施力，带动活动压块沿成型模圆弧轨迹转动，即可将铜管弯折至目标角度，模座上预留的角度参照标识可帮助操作人员快速控制弯折角度，不需要额外的角度测量工具即可完成90度、45度等常用角度的弯折作业，单次弯折作业耗时不超过10秒，作业效率远高于手动填砂弯折等传统工艺。

　　针对铜微管材质较软、易变形的特性，该工装的压块与成型模之间的间隙经过精准计算，刚好匹配对应规格铜管的壁厚，弯折过程中不会出现铜管被挤压变形、管壁变薄超差的问题，成型后的弯管不需要后续的整圆修正工序，可直接用于管路装配。铰接销轴采用快拆结构设计，当需要加工不同管径的铜管时，只需要拔出销轴更换对应规格的成型模与压块即可，不需要更换整个工装，大幅降低了多规格管路作业的工具采购成本。整体结构没有复杂的传动部件，日常维护仅需要定期在铰接位置涂抹少量润滑脂即可，不存在易损易耗件，正常使用条件下使用寿命可达数万次弯折作业，完全满足一线装配、维修人员的日常作业需求。
