可调式锯床工件夹持支撑附件结构

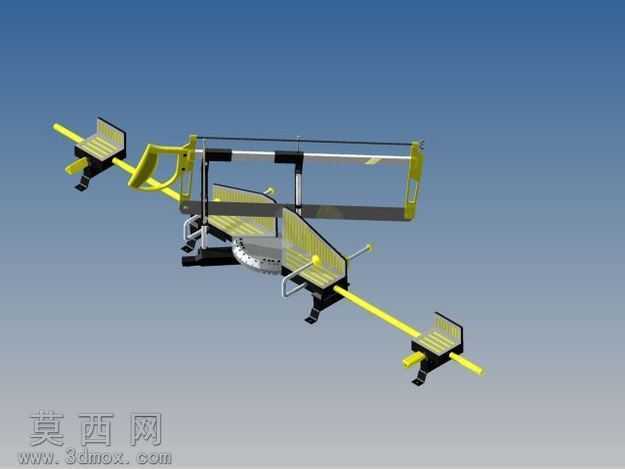

本模型为锯床配套的工件夹持支撑附件，整体采用三维参数化建模方式完成，建模过程中对各功能部件的装配关系进行了严谨约束，确保各活动机构的运动逻辑符合实际机械动作要求。模型渲染阶段采用金属质感与工程塑料质感结合的材质方案，主体承重夹持结构赋予哑光铸铁材质，调节手柄、定位杆件赋予亮面金属材质，防滑夹持垫赋予带纹理的橡胶材质，通过光影渲染清晰区分不同功能部件的材质属性，直观展现各部件的功能定位。结构设计上，该附件采用双侧对称夹持布局，中部设置可旋转角度调节底座，搭配带刻度的角度定位结构，可实现不同角度锯切作业下的工件装夹需求；两侧的夹持单元配备可滑动的支撑导轨，能够根据待加工工件的长度灵活调整夹持间距，适配不同尺寸规格的型材、棒料装夹；夹持端设置带防滑齿纹的压块，配合可锁紧的调节手柄，能够在装夹后提供足够的夹持力，避免锯切过程中工件移位影响加工精度。设计思路层面，该附件在原有常规锯床夹具的基础上进行了优化改进，首先拓展了夹持行程范围，通过加长横向支撑导轨提升了长尺寸工件的装夹稳定性；其次调整了切割高度适配结构，优化了夹持座的升降调节行程，能够适配不同厚度规格工件的装夹定位，同时对角度调节机构的锁紧结构进行了强化，在角度调整到位后可通过多点锁紧结构固定底座位置，避免锯切过程中受切削力影响出现角度偏移。模型完整还原了附件的所有细节结构，包括调节手轮的防滑纹理、导轨上的定位刻度、夹持压块的防滑齿、各连接部位的紧固件结构，所有部件的尺寸比例均按照实际工装的加工比例进行设置，可直接用于锯床工装改造的方案参考、结构验证，也可作为五金工装类三维建模的参考案例，帮助理解可调式夹持工装的结构设计逻辑与装配约束方式。
