离心式流体叶轮结构三维设计

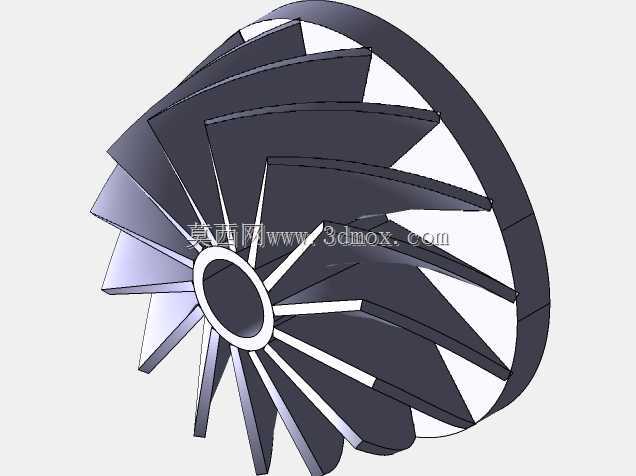

这类离心式叶轮是流体输送设备的核心做功部件，常见于通风换气系统、工业排烟除尘装置、中小型离心风机以及部分流体增压设备中，直接决定设备的风压、流量与运行效率。从结构来看，该叶轮采用后向式叶片设计，叶片沿轮盘周向均匀排布，与中心轮毂形成连续的过流通道，流体从轮毂侧的轴向入口进入叶轮腔室后，会随高速旋转的叶片获得动能，再沿叶片间的流道沿径向甩出，最终在蜗壳内将动能转化为压力能，完成流体的输送或增压过程。设计过程中首先要匹配目标工况的流量与压升参数，确定叶轮的外径尺寸、轮毂比，也就是轮毂直径与叶轮外径的比值，轮毂比的选取会直接影响入口通流面积，过小会导致入口流速过高产生流动损失，过大则会压缩流道有效空间，降低做功效率。叶片的型线采用空间扭曲设计，而非简单的平板结构，目的是让流体沿叶片高度方向的流动更贴合流线，减少叶道内的涡流与流动分离，降低运行过程中的气动噪声与能量损耗。轮盘部分采用等厚盘结构，在保证结构强度的前提下控制整体重量，降低旋转过程中的转动惯量，减少驱动端的启动负载。安装边界方面，叶轮中心的轮毂孔为标准圆柱配合面，可直接与驱动电机的输出轴配合，通过键连接传递扭矩，轮毂端面预留有轴向定位的台阶面，可与轴端挡圈配合实现轴向固定，避免高速旋转时出现轴向窜动。叶片与轮盘、轮毂的连接采用一体化成型结构，不存在拼接焊缝，既减少了装配误差带来的动平衡问题，也提升了整体结构强度，可适配较高的额定转速。在实际选型应用中，这类叶轮的外径尺寸直接对应设备的风压参数，大外径叶轮适配高风压工况，小外径则更适合大流量低阻力的通风场景，叶片数量的选取也经过流场仿真验证，在保证流道通畅的前提下，尽可能减少叶片尾迹带来的流动损失，同时兼顾结构的动平衡性能，避免运行时出现异常振动。
