固定翼电动航模飞机整机结构设计

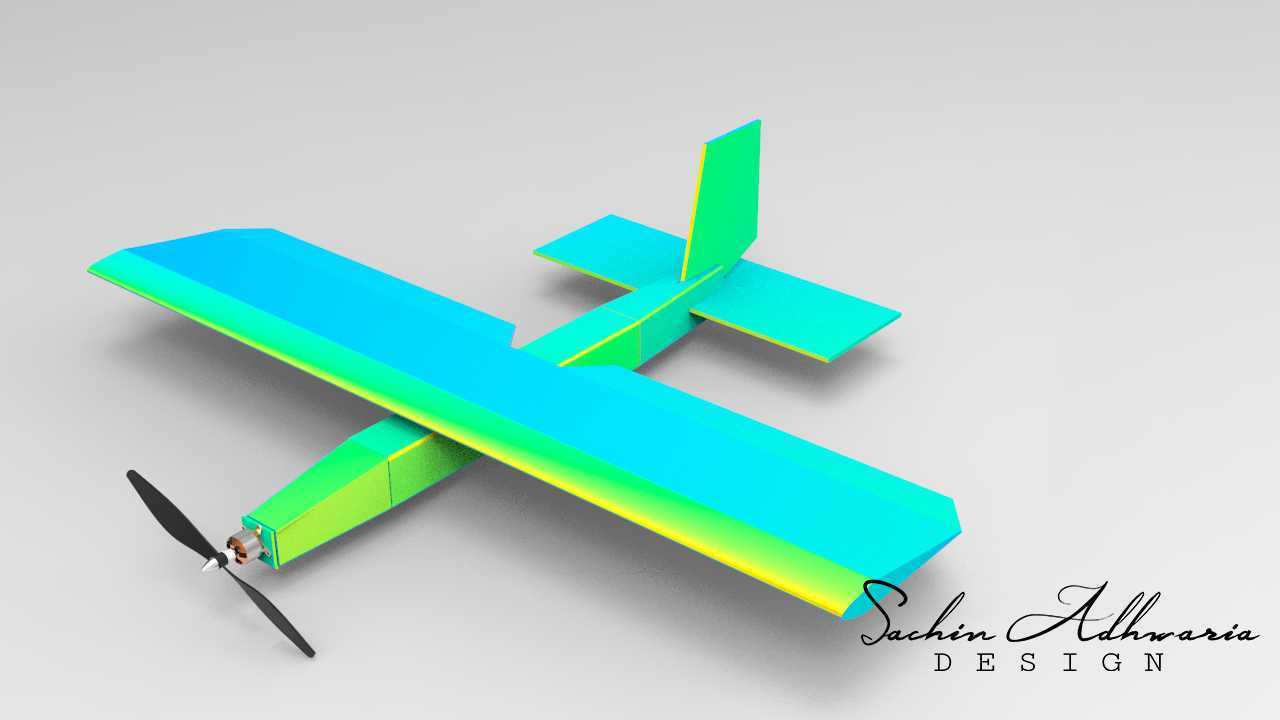

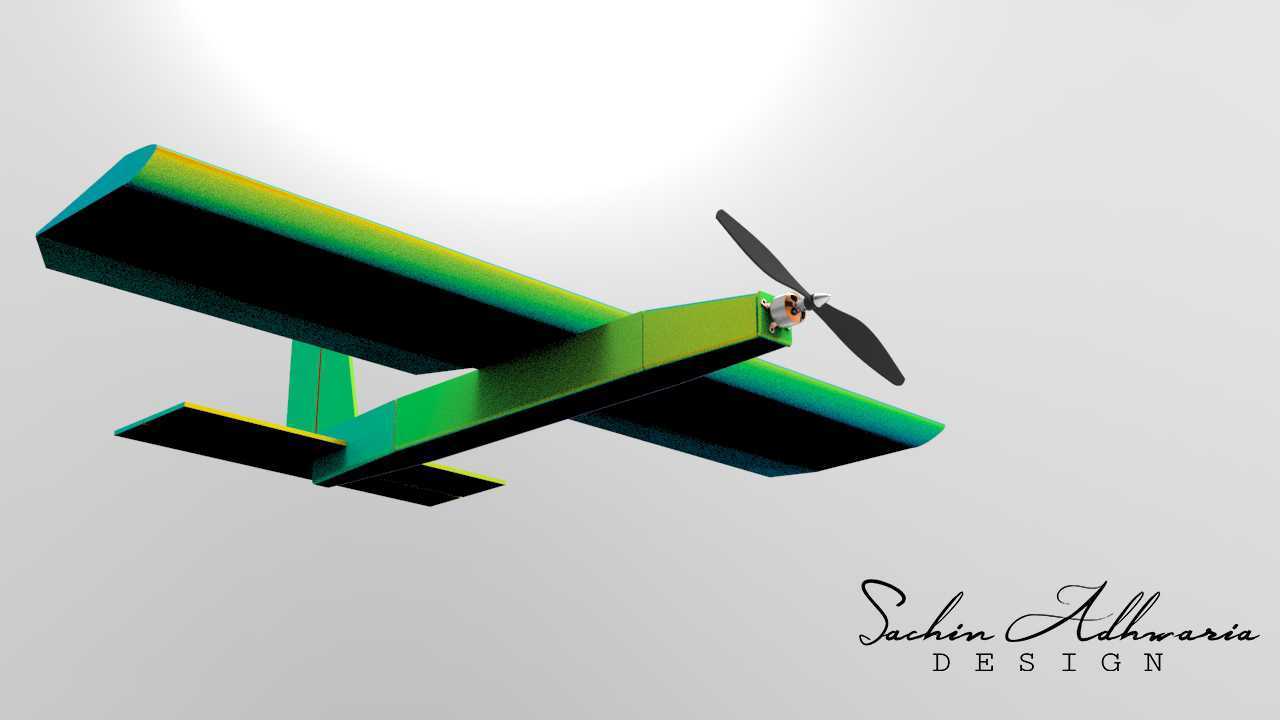

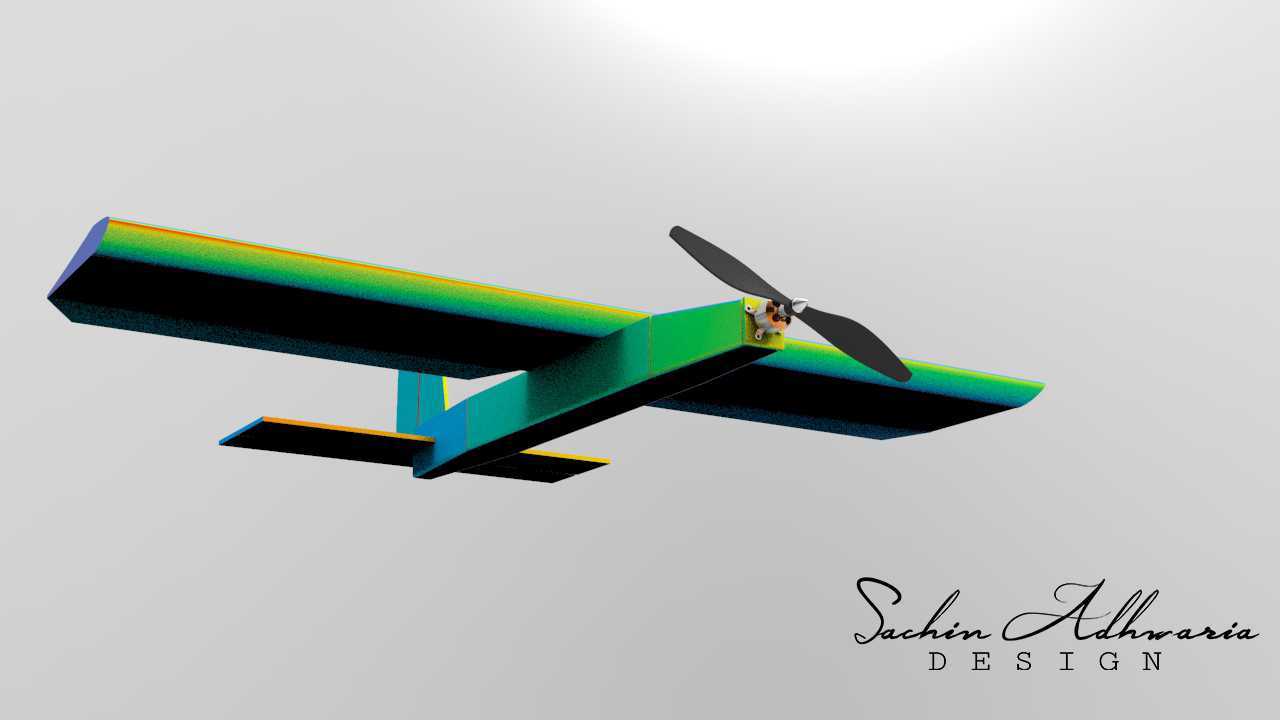

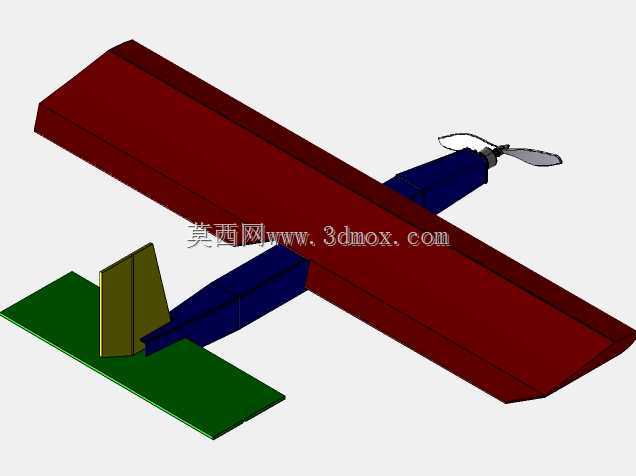

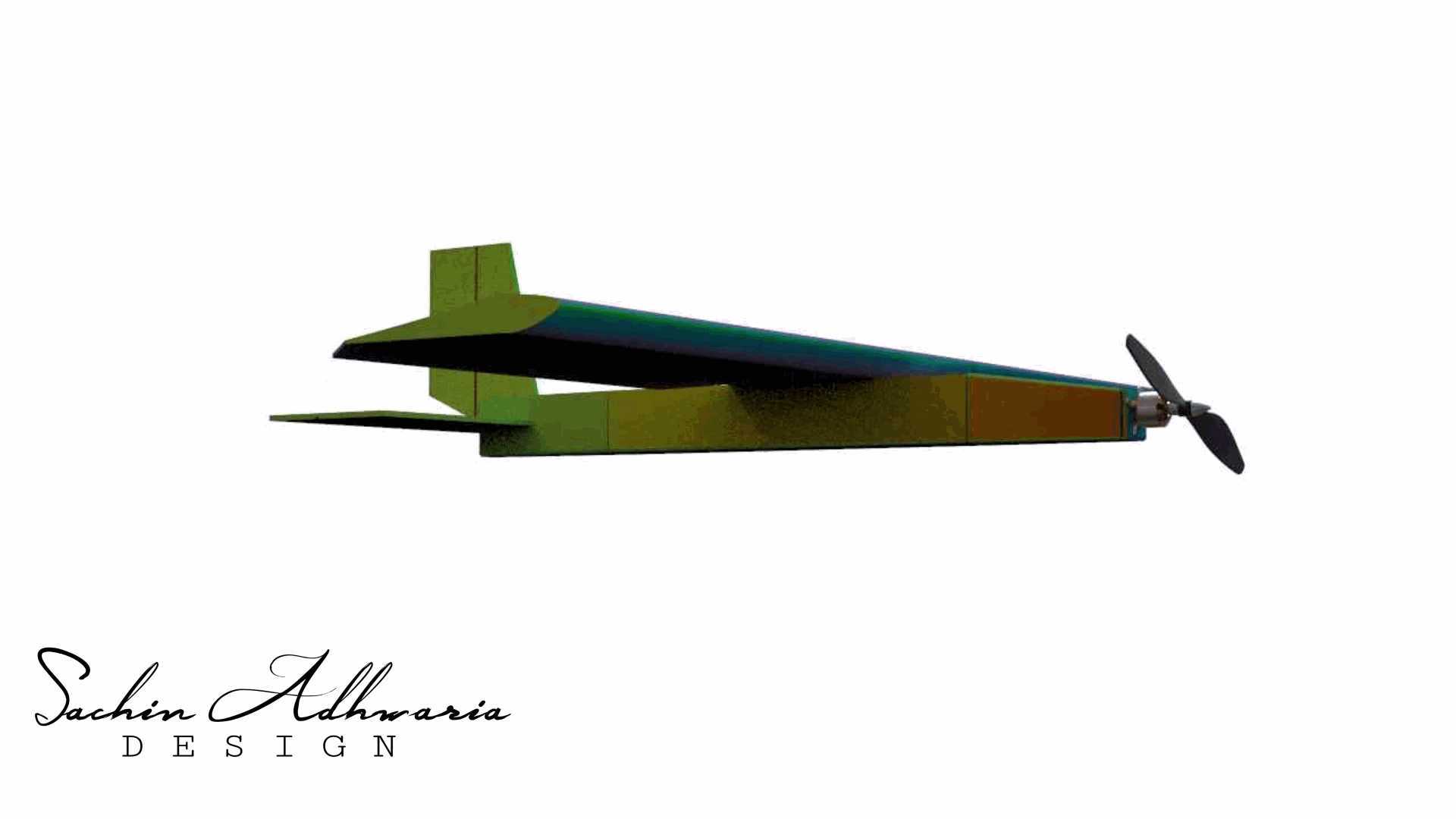

这款固定翼电动航模的结构设计，核心围绕低空低速飞行场景的实际使用需求展开，整体采用上单翼常规布局，搭配后置拉力螺旋桨与常规式尾翼组，适配航模爱好者户外飞行、青少年航空科普教学、小型无人机验证试飞等多类场景。从实际用途出发，整机结构优先兼顾飞行稳定性与组装调试便捷性，机身主体采用分段式模块化设计，机头预留动力舱安装空间，可适配不同规格的外转子无刷电机与配套电调，中部为设备舱，可容纳锂电池、接收机、舵机等飞控组件，尾部直接连接垂尾与平尾结构，各段之间通过定位卡扣与螺丝紧固，既保证结构连接强度，也方便日常检修更换部件。设计过程中，首先对整机气动外形做了简化处理，机翼采用平凸翼型，在低速飞行状态下能提供足够升力，同时降低失速风险，机翼与机身的连接位置做了加强筋设计，可承受飞行过程中的机动载荷，避免大角度转弯时翼根出现结构断裂。尾翼部分采用垂直尾翼加水平尾翼的常规配置，垂尾保证航向稳定性，平尾负责俯仰姿态控制，舵面与主翼面之间通过铰接结构连接，预留了舵机摇臂的安装位置，可直接适配标准规格的航模舵机，无需额外做结构修改。从安装边界来看，整机长度控制在适配常规航模运输箱的尺寸范围内，机翼可做快拆设计，拆卸后宽度可缩小至原尺寸的三分之一，方便外出携带；机身截面采用矩形过渡设计，内部设备舱的空间尺寸可容纳常规规格的3S至4S航模锂电池，同时预留了走线槽位，避免动力线与信号线交叉干扰飞行信号。螺旋桨采用后置推进式布局，相比前置拉力布局，可避免螺旋桨气流直接冲击机身中段，减少飞行过程中的气动阻力，同时机头位置可预留空间搭载小型摄像设备，满足航拍试飞的拓展需求。机身蒙皮部分的结构设计预留了粘贴装饰膜的余量，边缘做了倒角处理，避免蒙皮粘贴后出现起翘问题；起落架位置（若配置）预留了安装孔位，用户可根据飞行场地需求选择加装轮式起落架或者浮筒，实现陆地起降或者水面起降的功能拓展。在结构强度校核层面，翼根、尾翼连接座、电机安装座这三个核心受力位置，都做了局部加厚设计，可承受常规机动飞行的载荷，同时整机重量控制在合理区间，保证动力系统的推重比满足垂直爬升、横滚等基础特技动作的需求，不会因为结构过重导致飞行操控性下降。
