小型立式塑料破碎回收处理设备

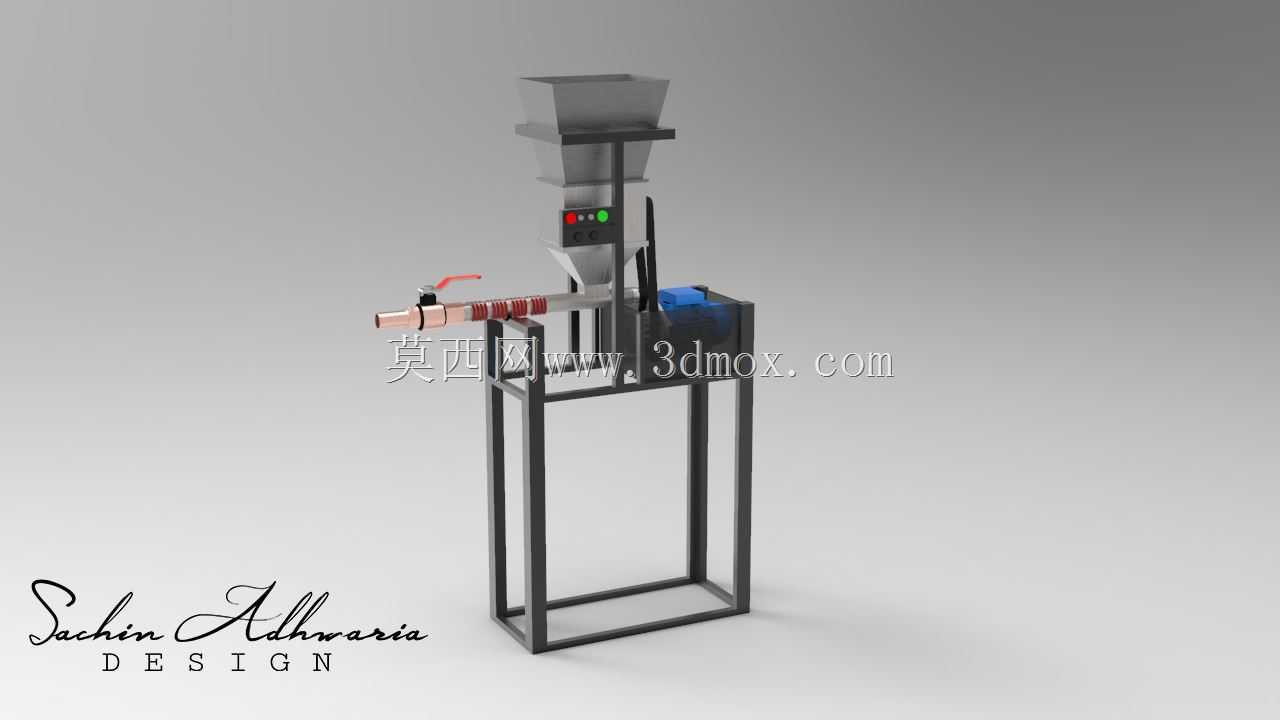

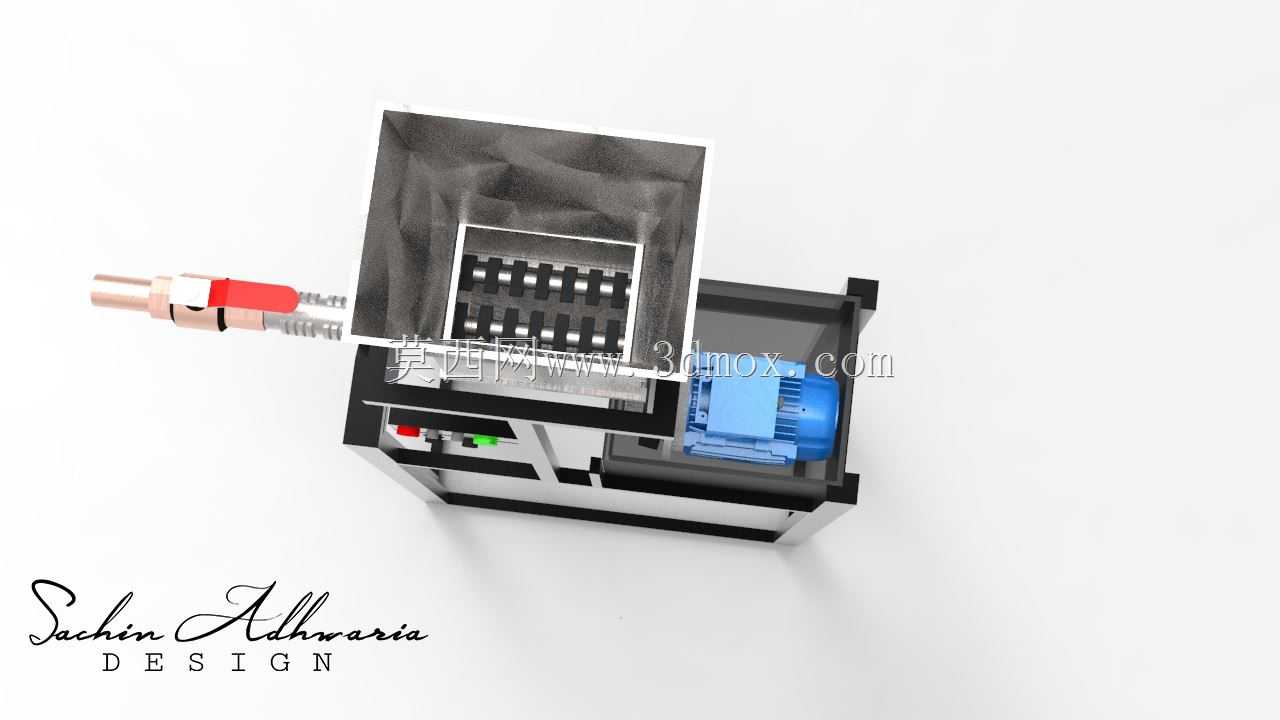

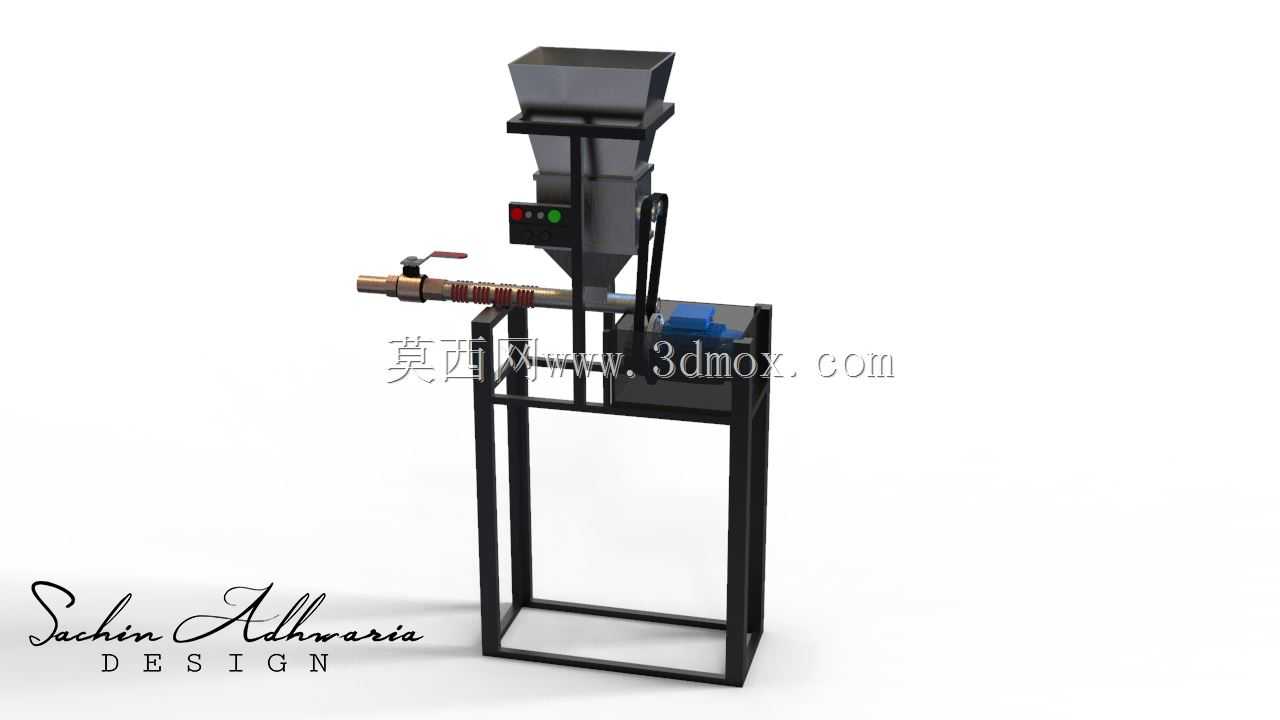

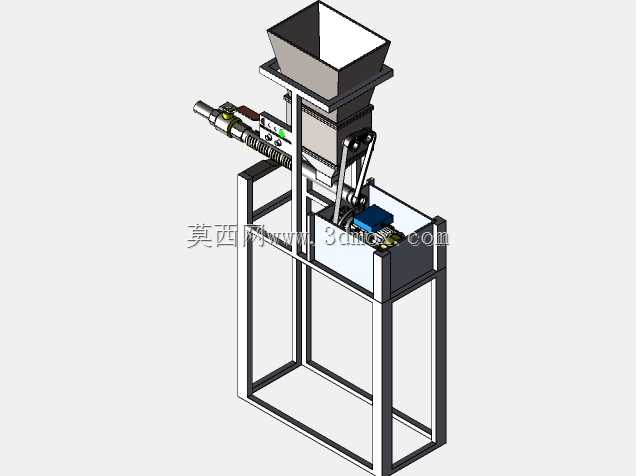

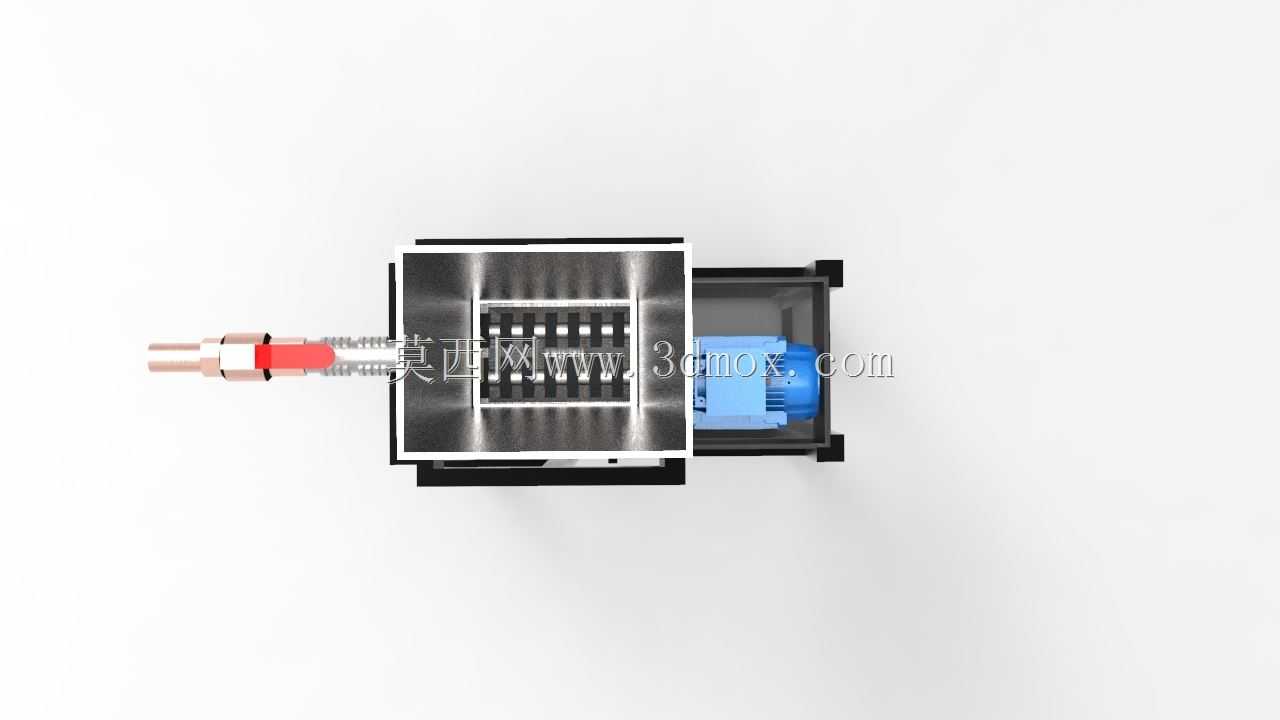

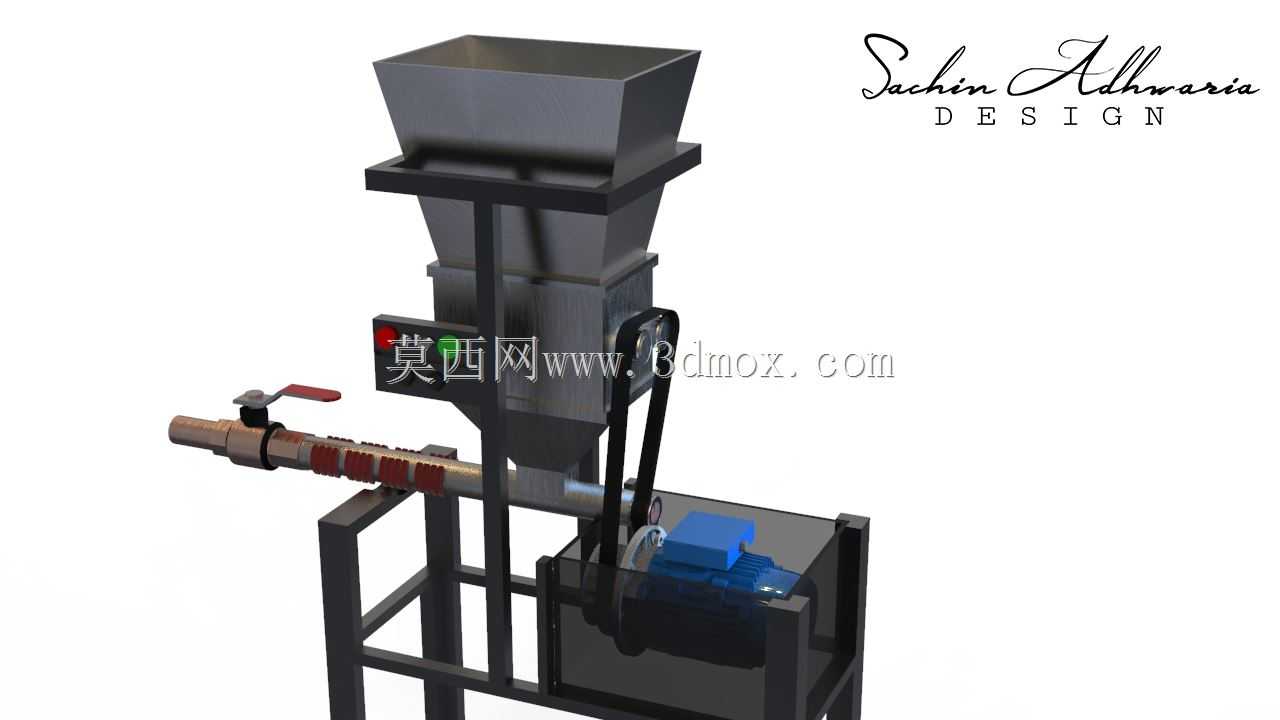

这款设备主要面向小型塑料加工站点、实验室塑料废料处理场景，也可适配小型注塑车间的边角料即时回收环节，解决零散塑料废料堆积、转运成本高的问题，能将生产环节产生的热塑性塑料边角料、废弃小型塑料件直接进行初步破碎预处理，减少废料占用的仓储空间，也为后续的塑料重熔造粒提供粒径均匀的原料。设备采用立式方管焊接机架作为整体承载结构，机架底部为方形支撑框架，四根竖直方管向上延伸承载上部的功能组件，整体安装占地面积不足0.5平方米，对车间地面平整度要求不高，无需额外浇筑安装基础，放置在硬化地面上即可投入使用，机架预留的安装孔位也支持与地面做膨胀螺栓固定，适配有振动作业需求的长时间运行场景。上部的进料斗采用上宽下窄的方锥结构，大尺寸进料口方便操作人员直接倾倒废料，无需额外的辅助上料机构，进料斗下方设置有控制按钮盒，集成了设备启停、急停功能，操作位置刚好对应操作人员站立时的手部高度，无需弯腰或抬手即可完成操作，急停按钮采用醒目的红色设计，出现卡料等异常情况时可快速切断动力。进料结构下方衔接水平输送的挤压破碎腔，腔体外露的操作手柄可用于调整内部压料间隙，适配不同厚度、硬度的塑料废料处理需求，避免硬度过高的废料卡滞损坏内部构件；破碎腔侧方设置的加热组件可对低温脆性差的塑料做轻微预热，提升破碎效率，减少破碎过程中产生的粉尘飞溅。设备的动力组件集成安装在机架下部的腔体内，与上部作业区做了物理分隔，避免破碎产生的塑料碎屑落入动力区造成部件磨损，下部腔体的侧板采用可拆卸设计，日常维护时只需拆下侧板即可完成动力部件的检修、传动带的更换，无需拆解上部的作业结构。从结构设计逻辑来看，这款设备没有采用复杂的自动化上料、筛分结构，核心是做小型化、轻量化的回收处理单元，所有操作控件都布置在操作人员可触及的范围内，单人即可完成上料、操作、清料的全流程作业，没有冗余的结构设计，整体重心落在机架底部的方形支撑范围内，满载运行时的稳定性充足，不会出现侧翻风险。设备的出料位置对应破碎腔的末端，处理完成的塑料碎料可直接落入下方放置的收集桶内，无需额外配置出料输送机构，进一步压缩了设备的整体尺寸，适配小空间内的零散废料处理需求，对于日处理量在几十公斤级的小型回收场景，这款设备的结构紧凑度、操作便捷性都能匹配实际使用需求，建模过程中对各个部件的装配间隙做了预留，焊接机架的焊道位置、方管的拼接方式都符合常规钣金焊接加工的工艺要求，没有出现无法落地加工的异形结构。
