涵道式多旋翼低空无人飞行器结构

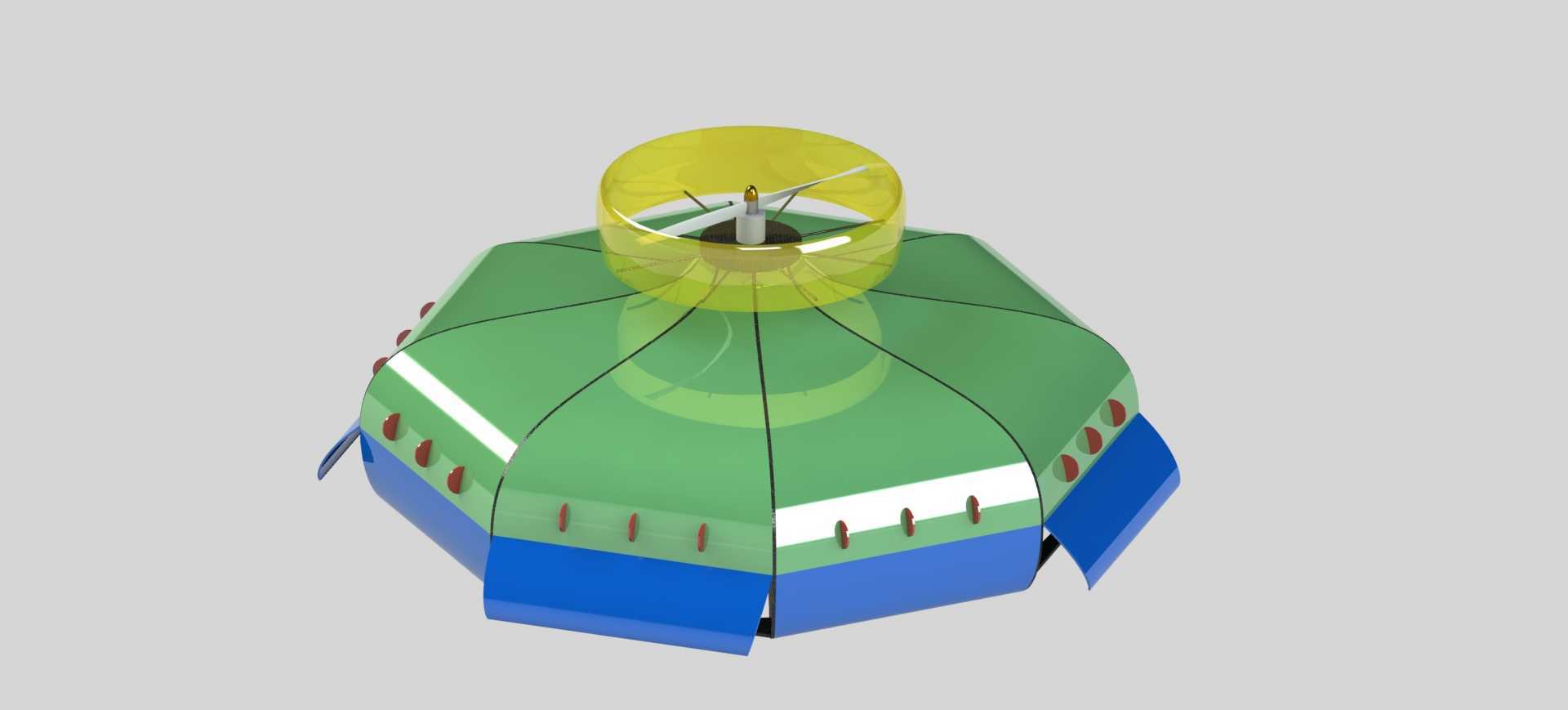

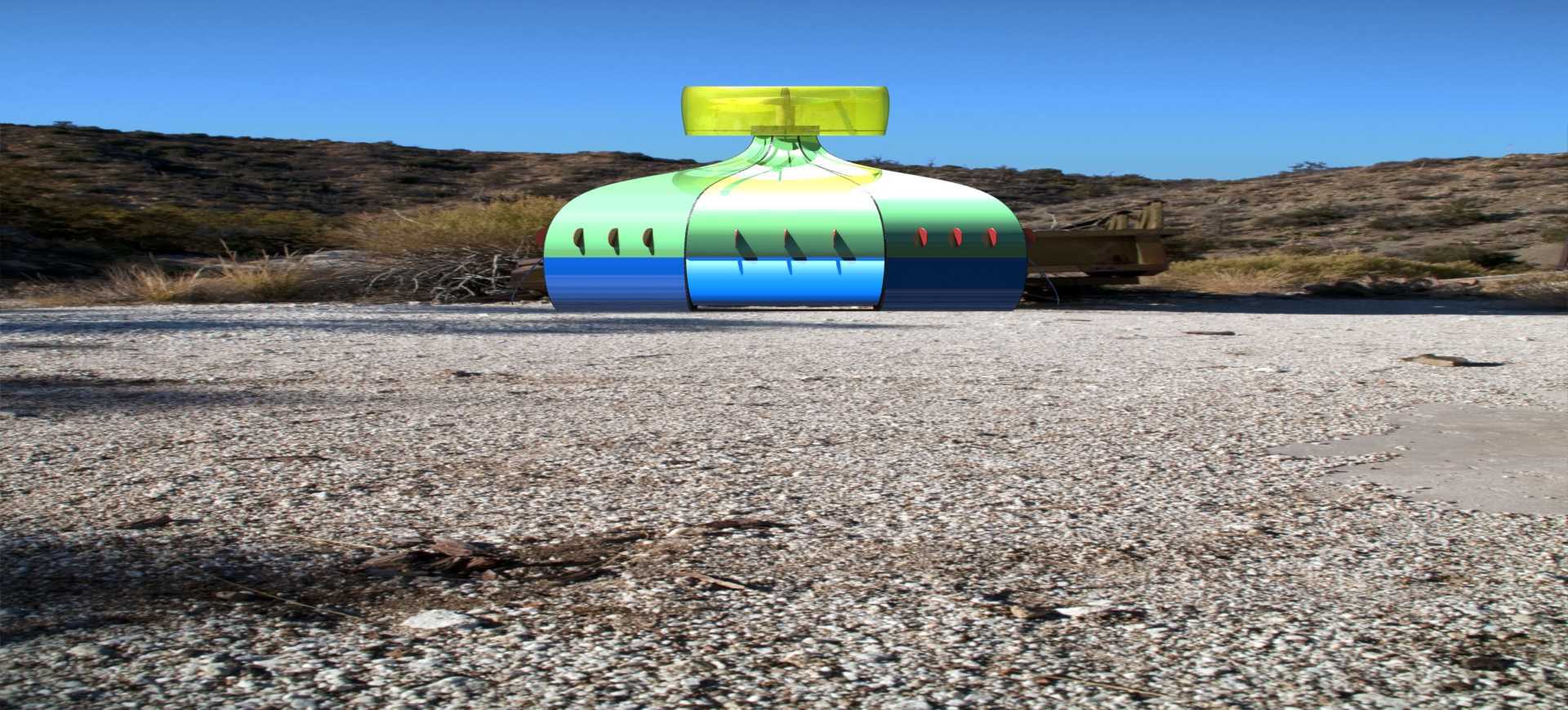

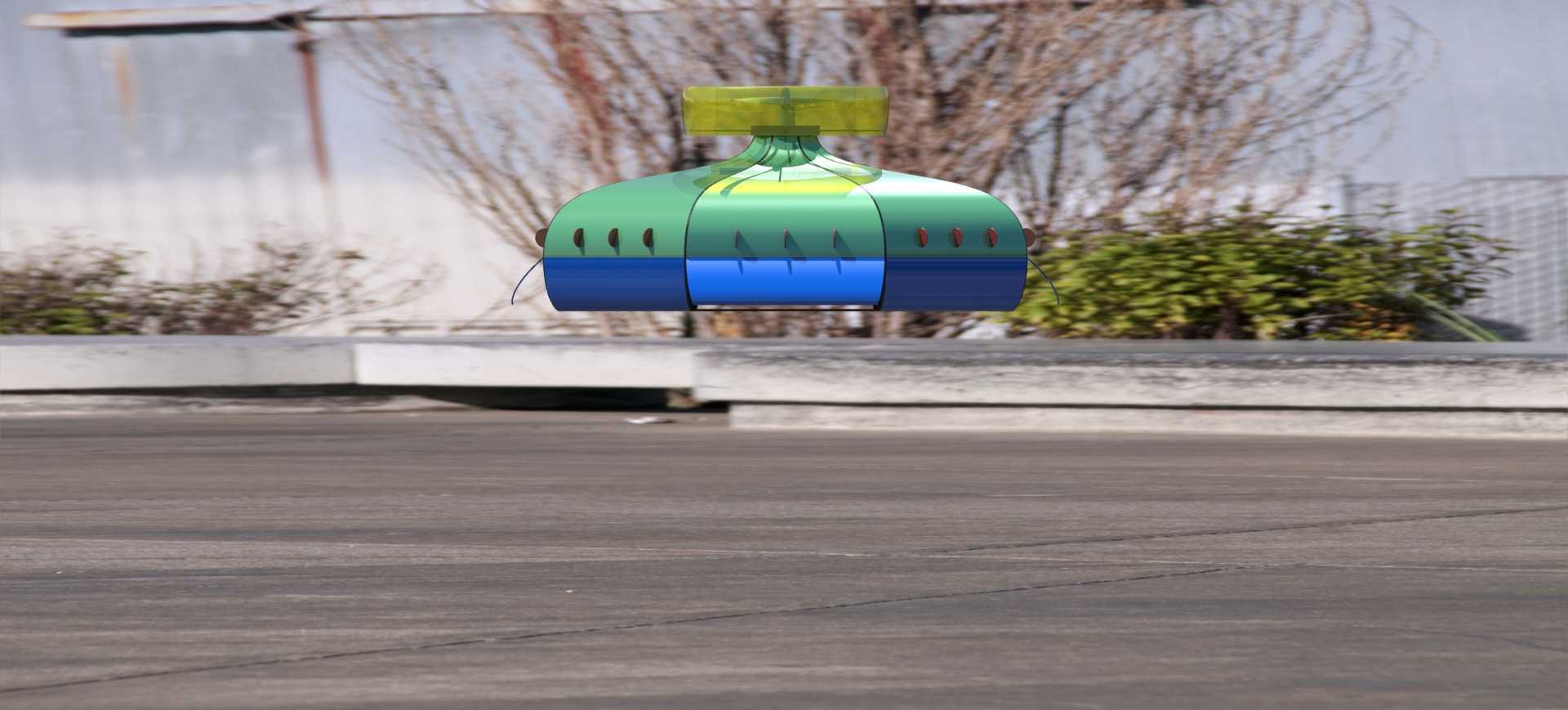

这款涵道式布局的无人飞行器，在结构设计上跳出了常规多旋翼无人机的外露桨叶框架，将顶部主升力旋翼完全包裹在环形涵道结构内部，外围采用多边形伞状承力外壳，下部周向均匀布置多组姿态调节舵面，整体结构紧凑度远高于同量级常规多旋翼设备。从实际应用场景来看，这类结构的飞行器更适合在人员密集的城市低空区域、林间巡检、建筑内部勘测等存在障碍物碰撞风险的场景作业，外露旋转部件完全被涵道与外壳包覆，不会出现桨叶剐蹭障碍物、误伤周边人员的问题，作业安全冗余度更高。

从功能特性上分析，顶部涵道除了提供旋翼防护作用外，还能通过涵道壁的气流约束效应提升旋翼的气动效率，相同桨盘尺寸下能获得更高的升力系数，同时降低旋翼旋转产生的气动噪音，适合对噪音管控有要求的安防巡查、环境监测类任务。下部周向布置的舵面通过舵机联动调整偏转角度，可直接改变涵道下洗气流的流向，快速实现飞行器的俯仰、横滚、偏航姿态调整，相比常规多旋翼通过改变不同旋翼转速差调整姿态的方式，姿态响应速度更快，抗风扰能力更强，在3-4级阵风环境下仍能保持稳定的悬停精度。

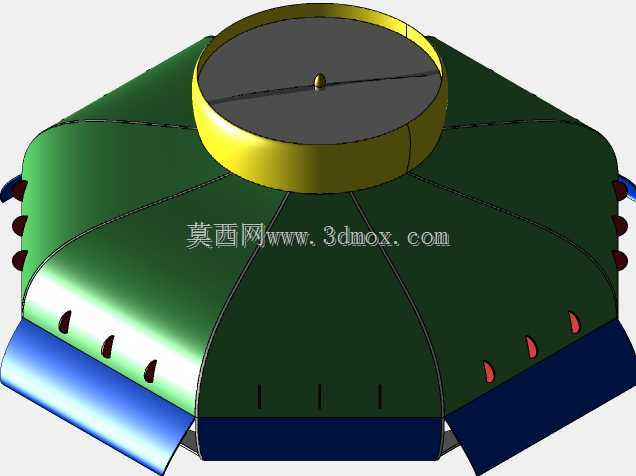

设计思路上，整体外壳采用多边形拼接结构，每一块蒙皮板块都设计有独立的卡扣安装位，不需要复杂的紧固件就能完成蒙皮与内部承力框架的装配，后期维护时可以单独拆卸受损的蒙板块，不需要拆解整个外壳结构。内部承力框架采用中心辐射式布局，中心位置预留飞控、电池、载荷模块的安装舱位，安装边界按照常规工业级飞控、标准规格锂聚合物电池的通用尺寸设计，可兼容市面上多数成熟的飞控硬件与动力套装，不需要额外定制非标电子件。

外形尺寸上，整体最大外径控制在常规作业背包的容纳尺寸范围内，涵道高度与下部机身高度比例经过气动优化，下洗气流不会在机身下部形成乱流区，搭载可见光摄像头、气体检测模块等轻型载荷时，不会因为气流扰动影响载荷的工作稳定性。下部舵面的偏转角度预留了足够的机械限位，最大偏转角度下不会与机身蒙皮、起落结构发生运动干涉，所有运动部件的走线都隐藏在蒙皮内部的走线槽内，避免飞行过程中走线被气流吹动干扰舵面运动，也减少了外露走线带来的气动阻力。
