可伸缩框架长航时侦察无人机结构设计

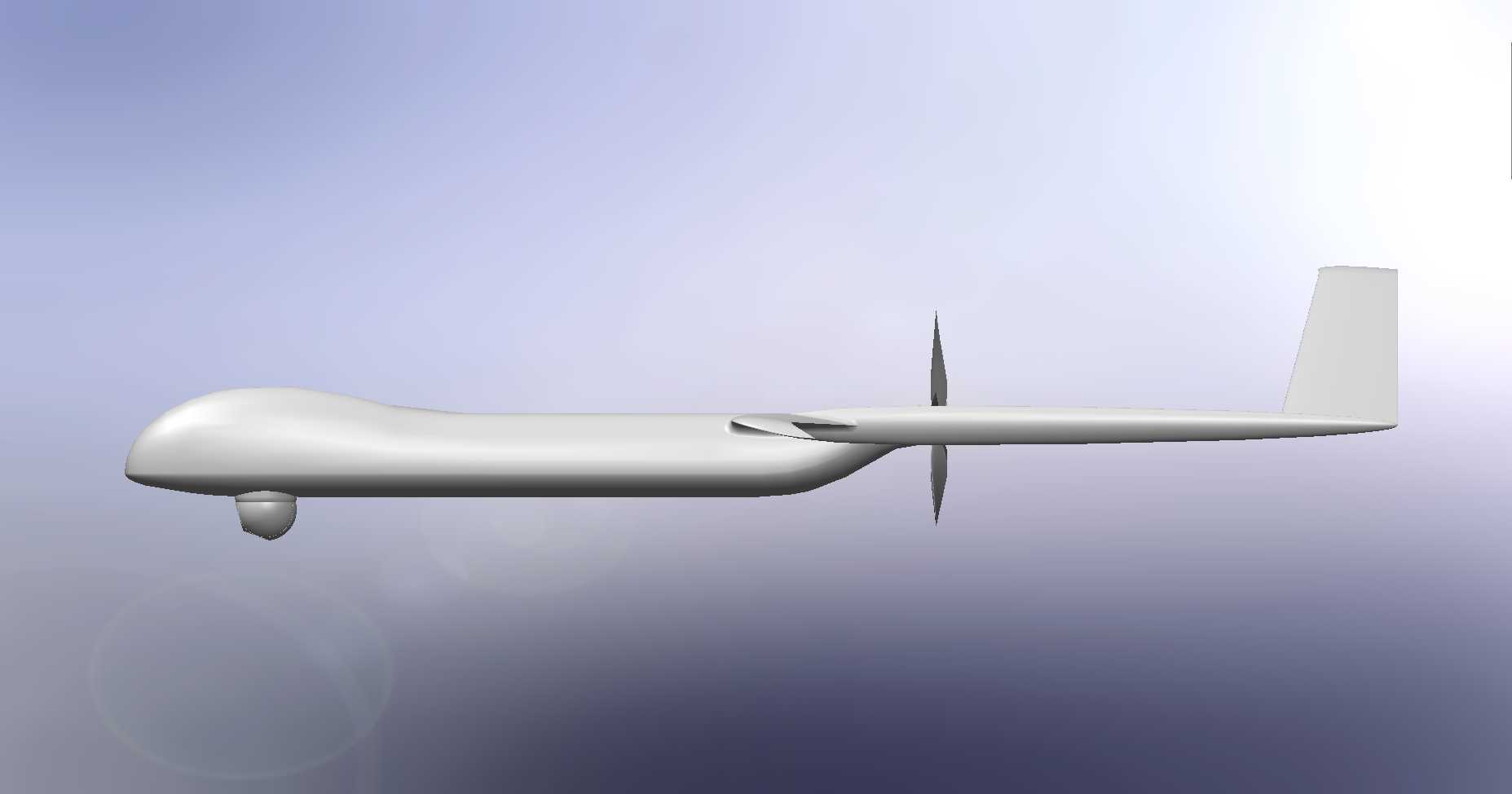

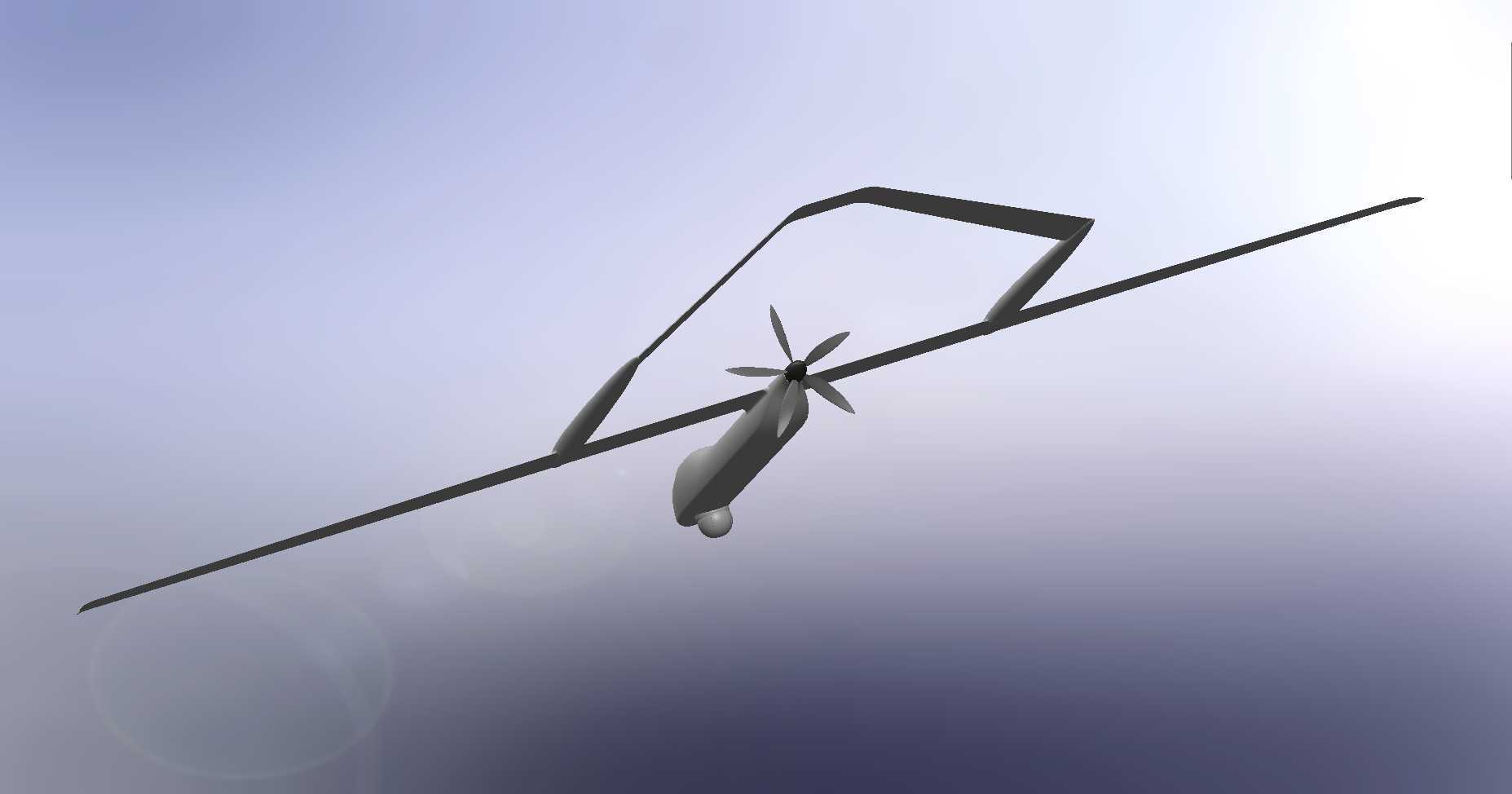

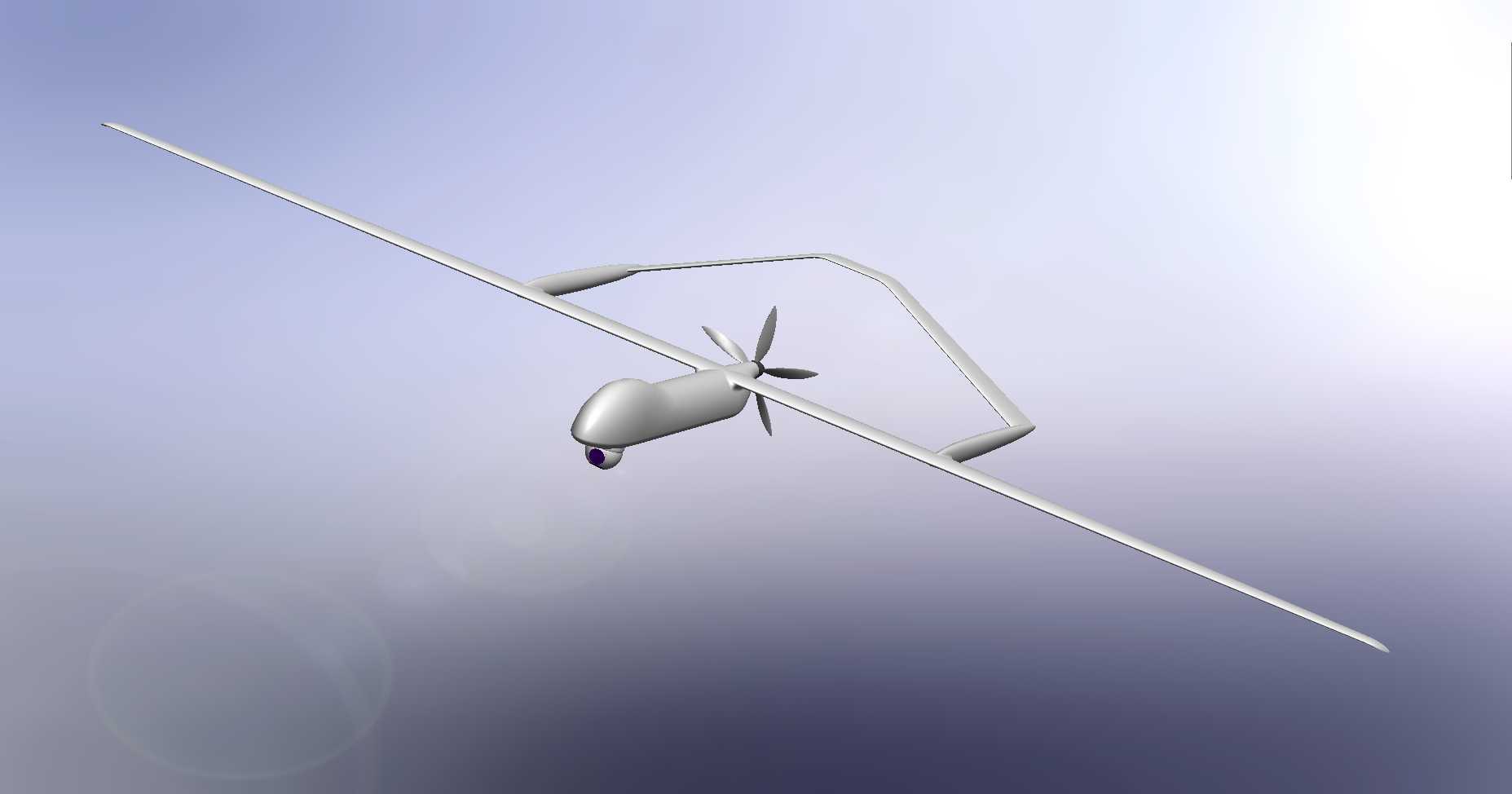

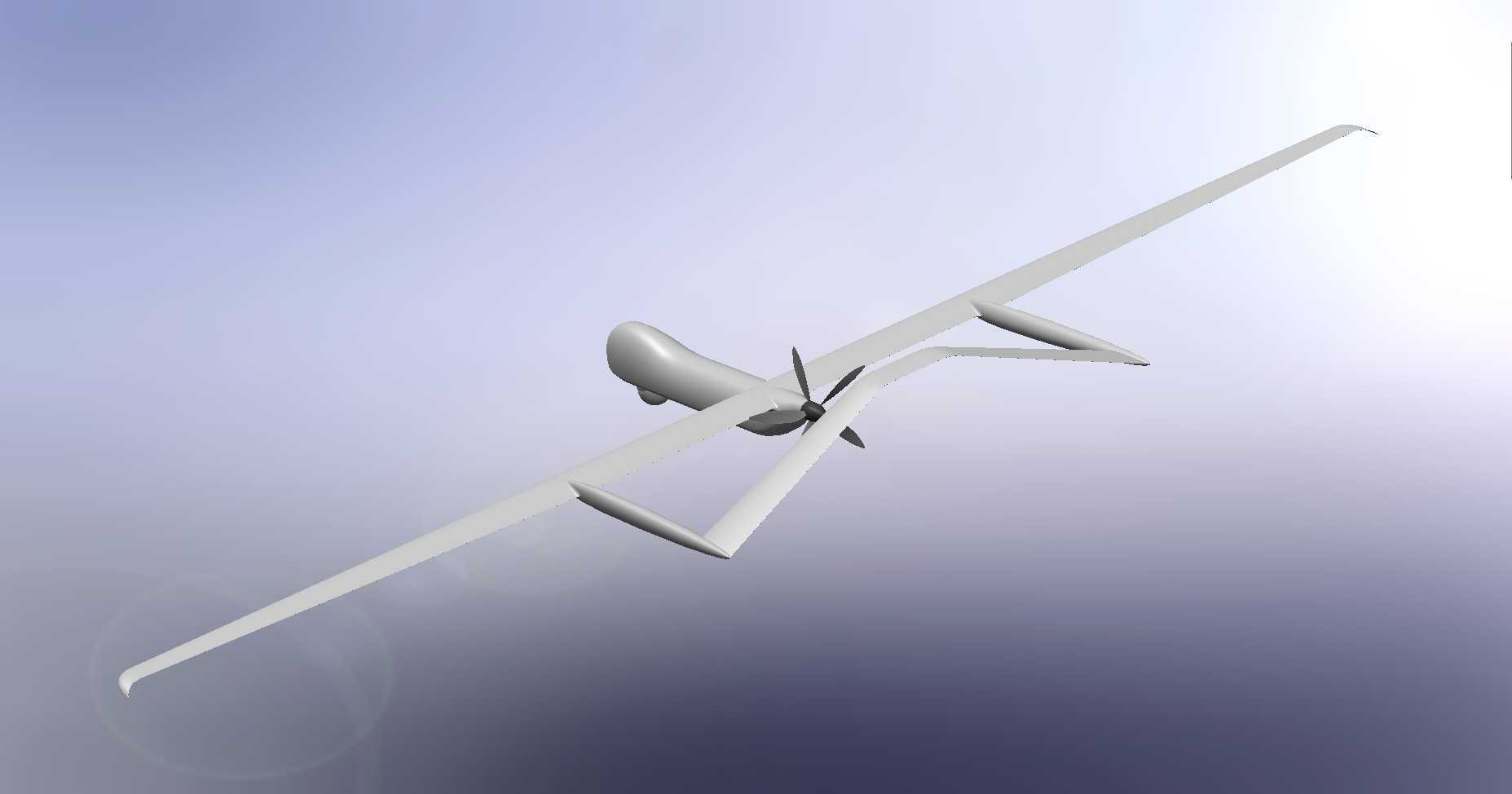

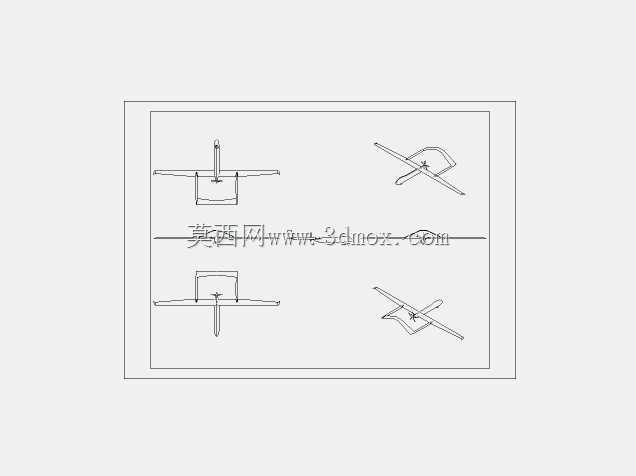

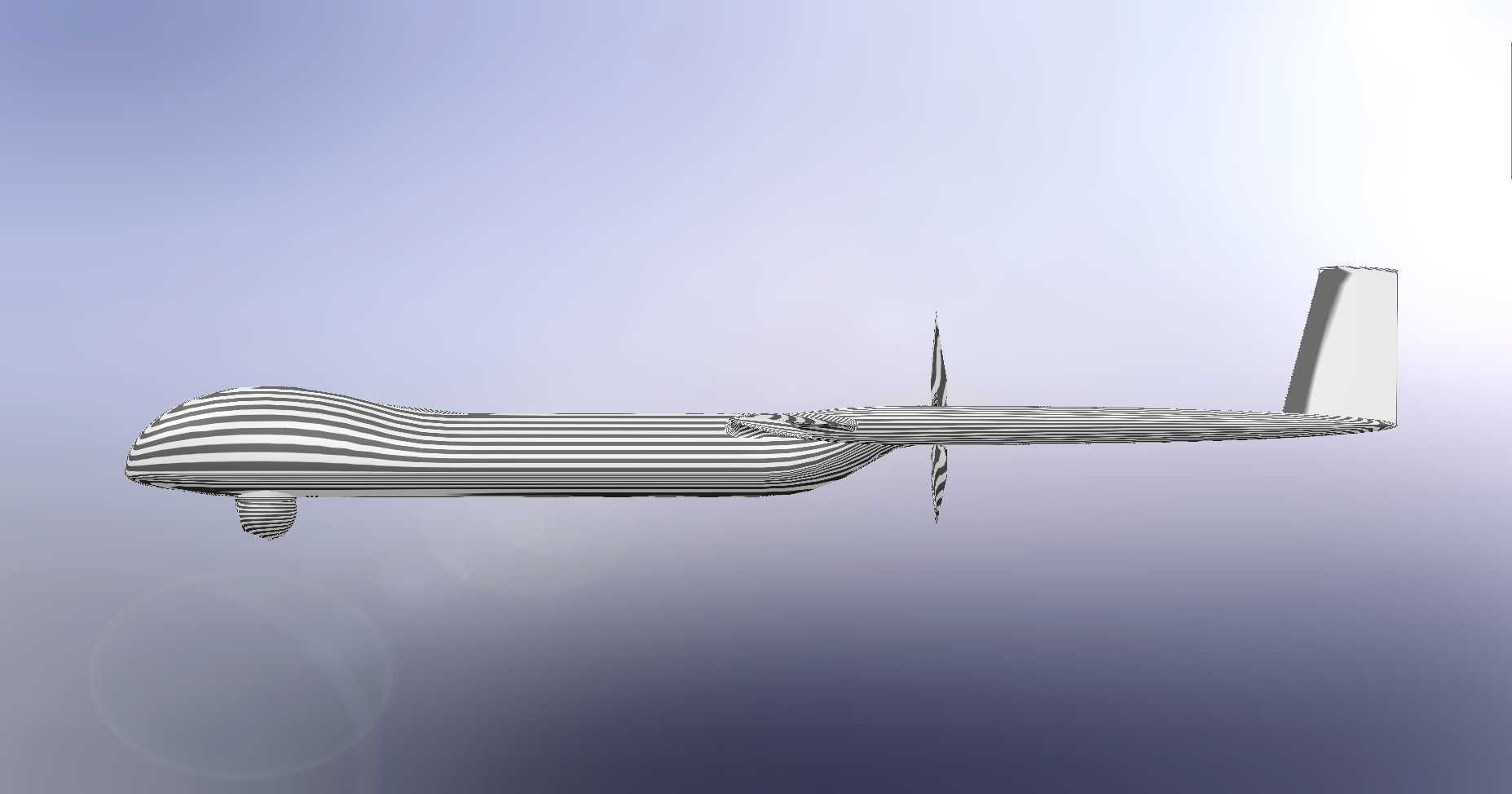

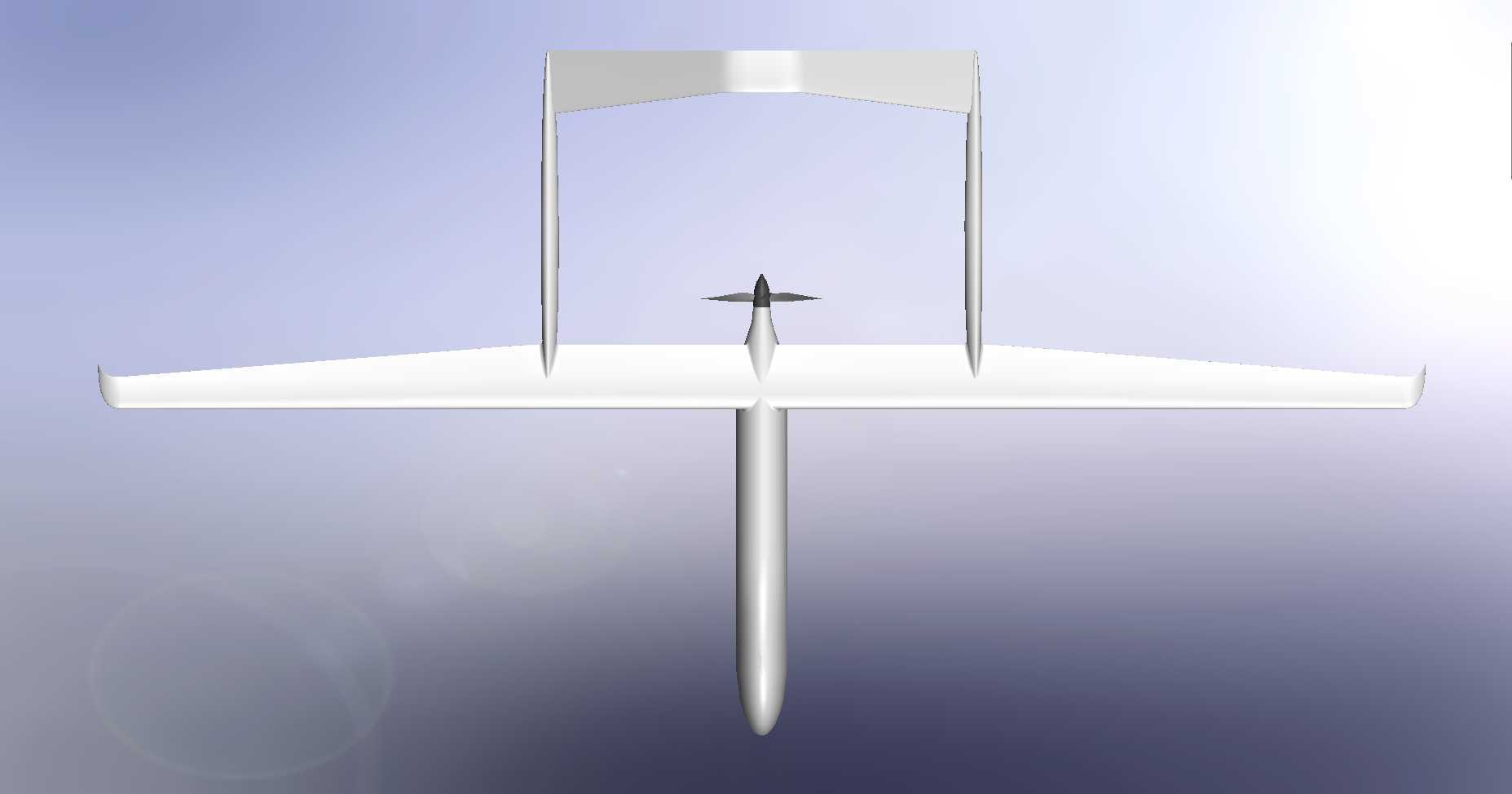

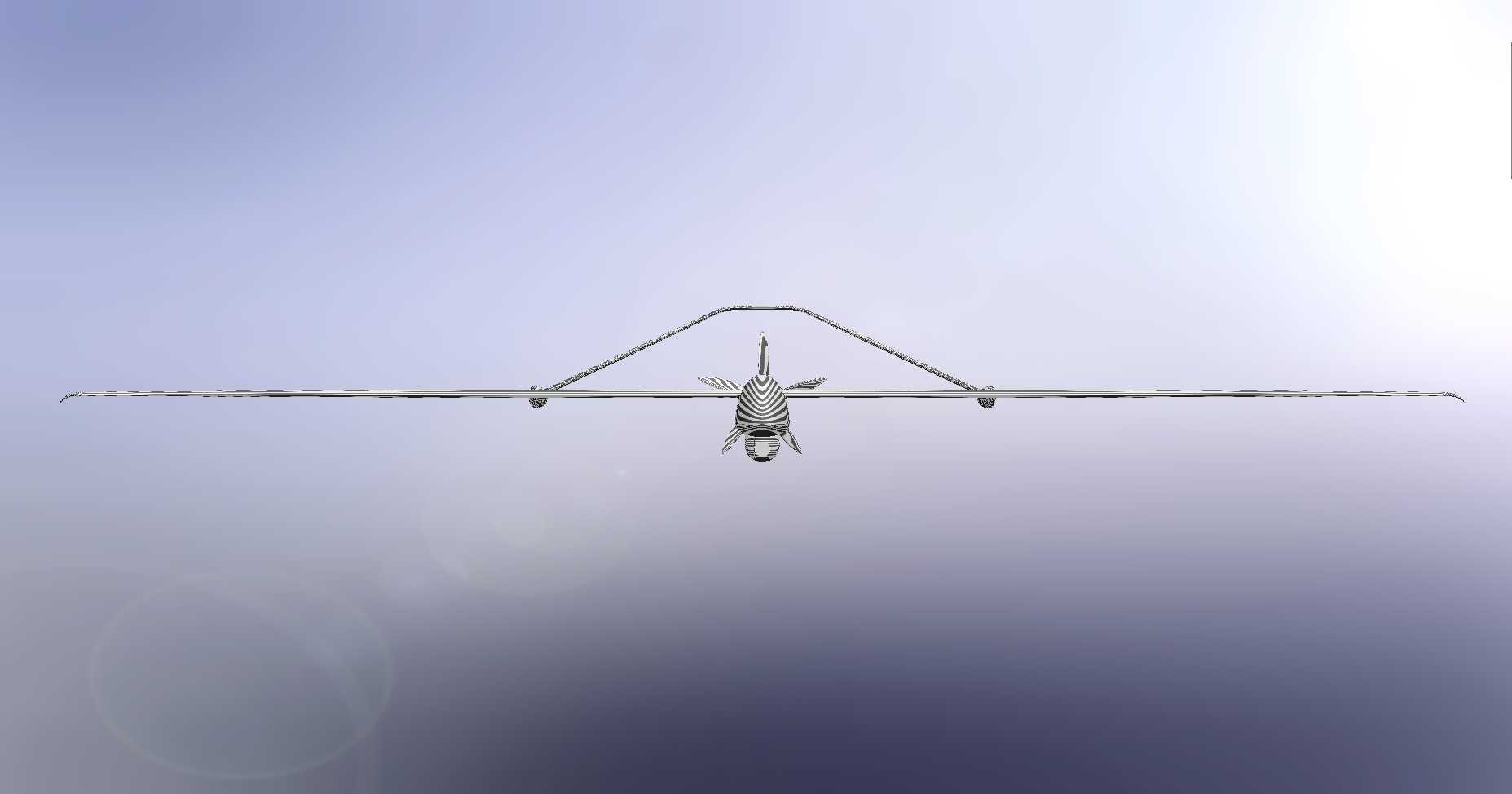

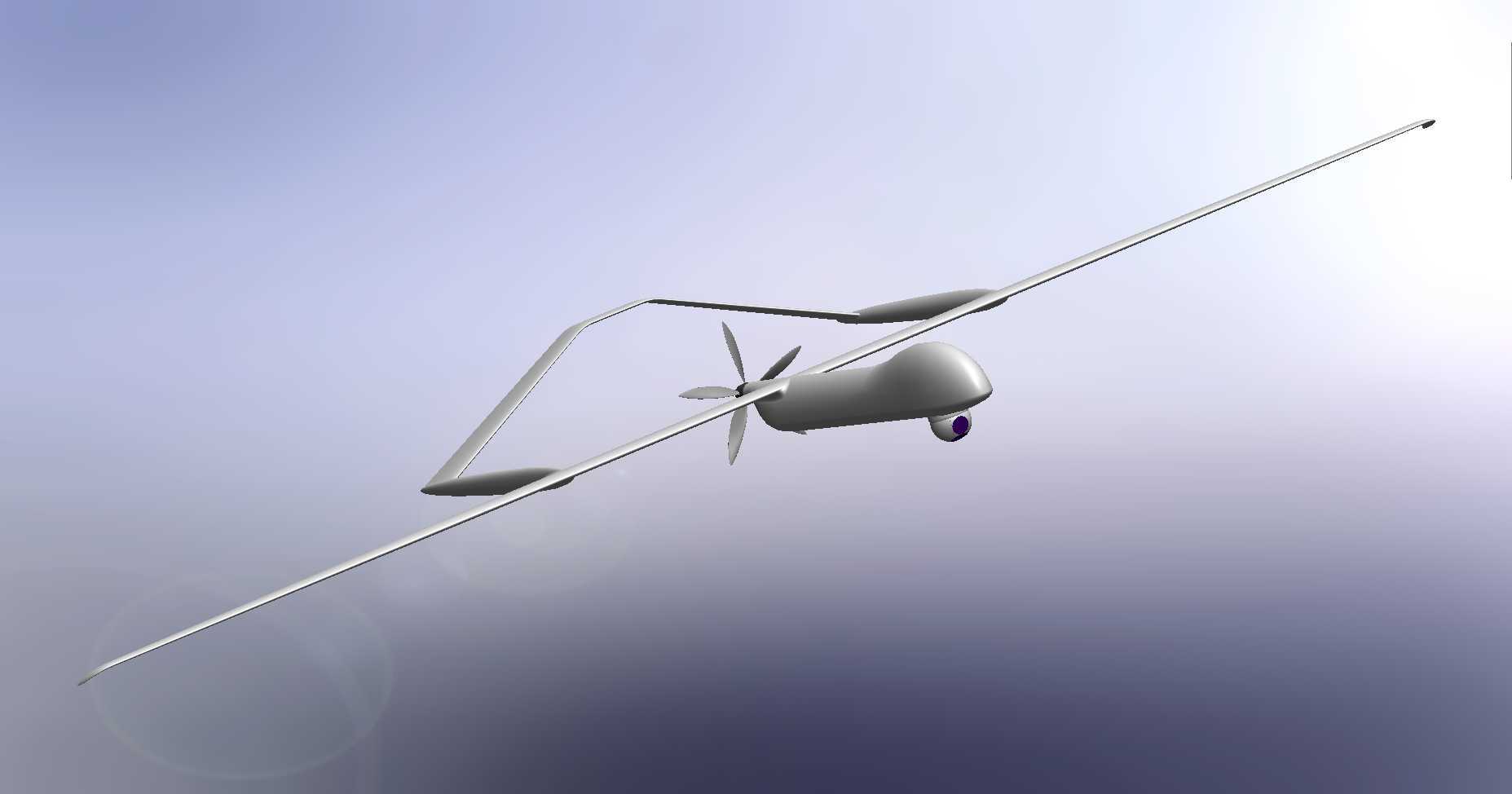

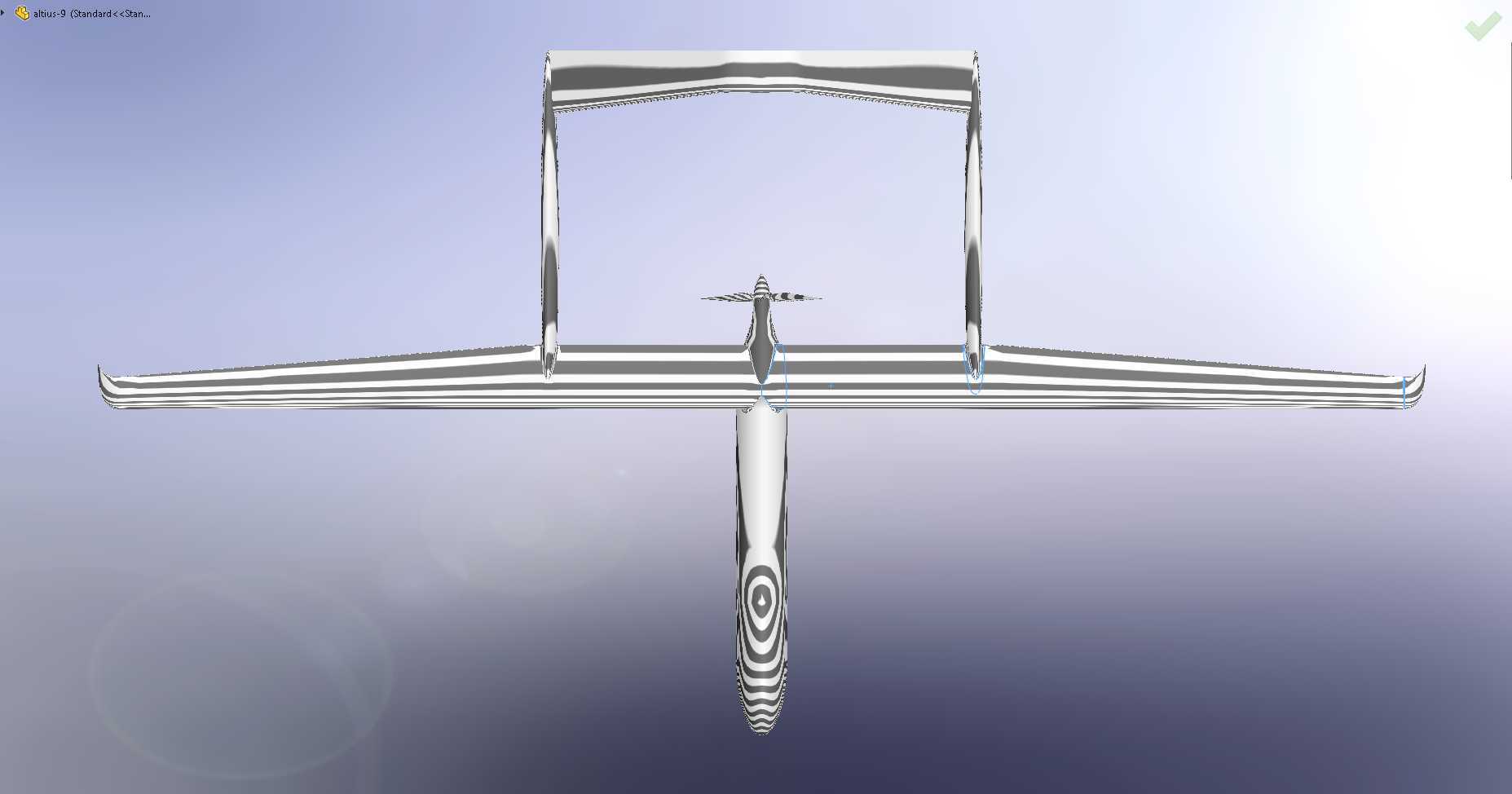

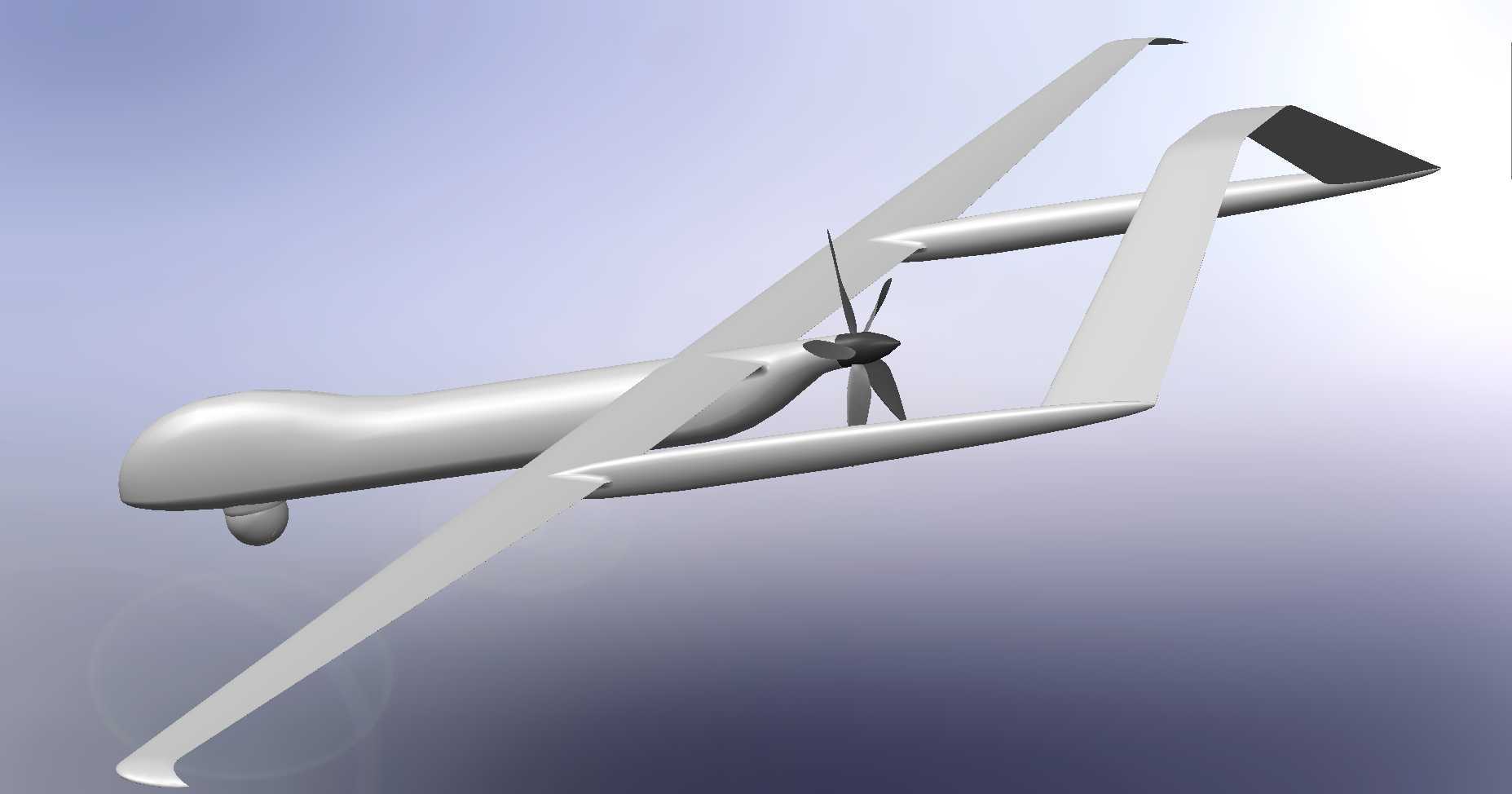

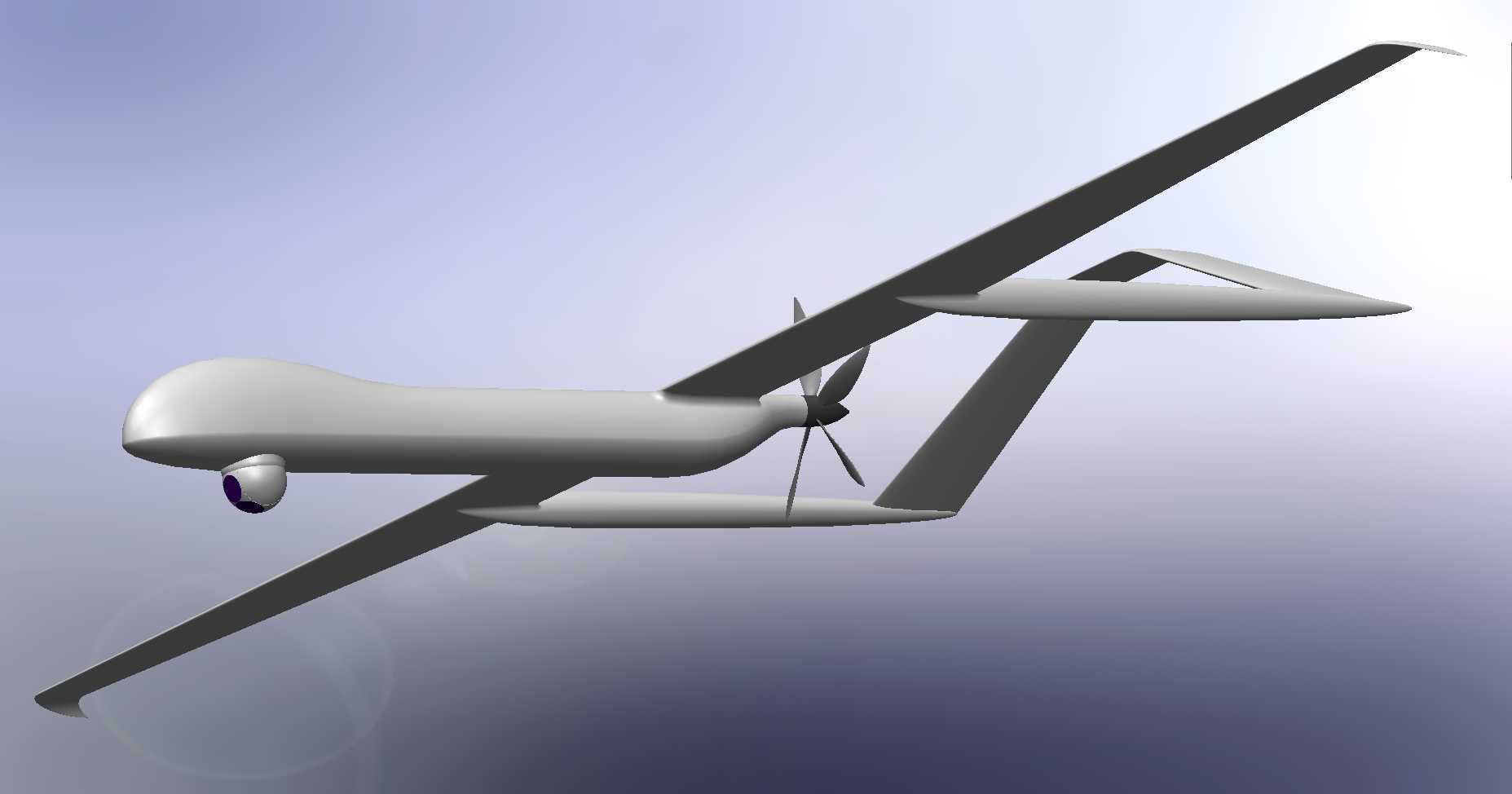

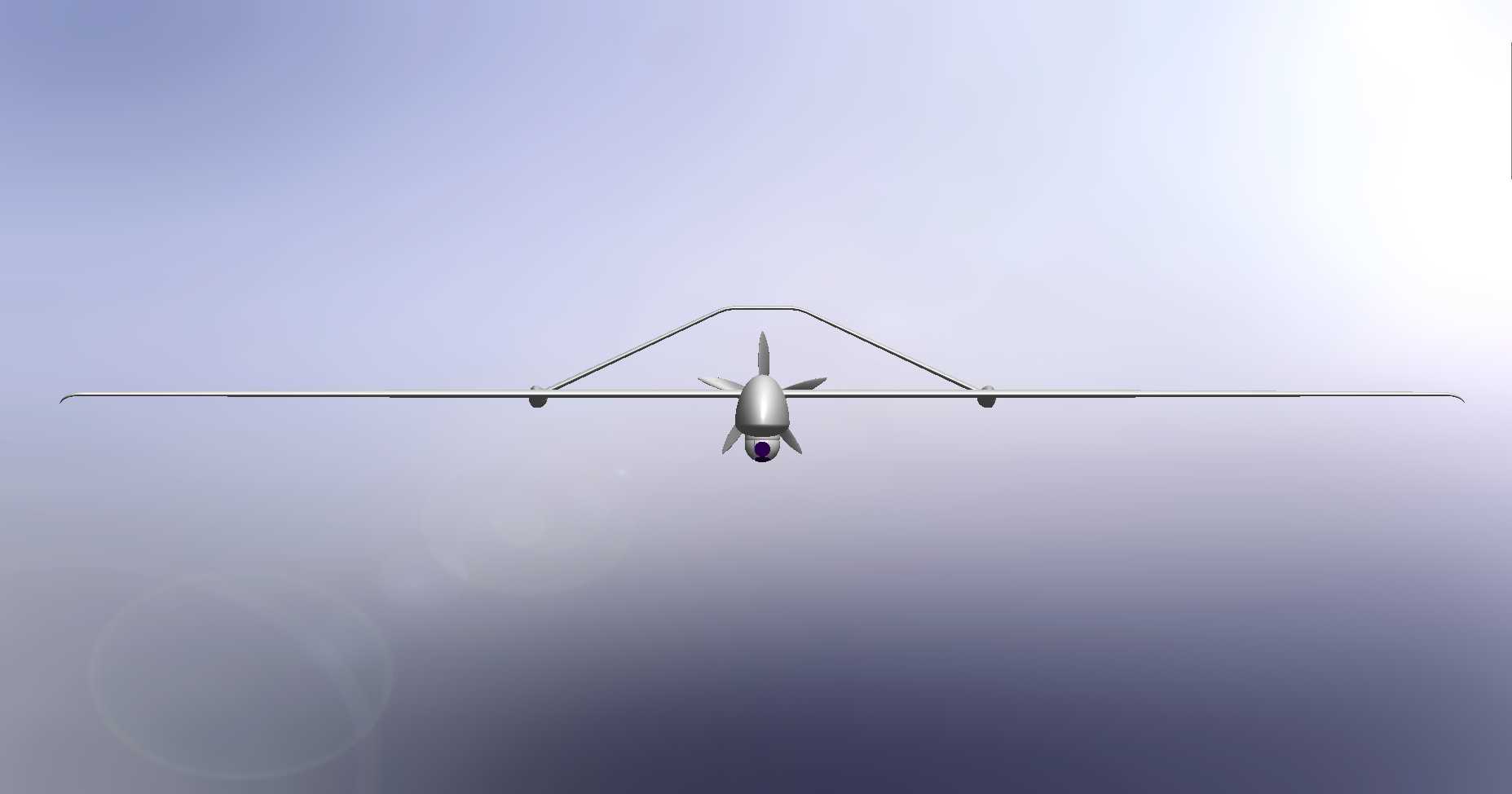

这款长航时侦察无人机的结构设计，核心围绕低空持续侦察任务的实际需求展开，在前期方案论证阶段，首先明确了边境巡逻、林区火情监测、应急测绘等典型作业场景的边界约束：这类场景普遍要求设备具备数小时的滞空能力，同时能够在狭窄林间、山地起伏空域灵活调整飞行姿态，还要兼顾地面拆解转运的便携性，因此没有采用常规固定翼无人机的刚性一体式机翼框架，转而设计了可伸缩的尾撑连接结构。从气动布局来看，整机采用上单翼配尾推螺旋桨的常规布局，机翼选用大展弦比平直翼型，翼型截面经过低速气动优化，能够在较低巡航速度下维持较高升阻比，降低巡航阶段的动力消耗，匹配长航时的作业要求；机头位置预留了光电侦察载荷的安装舱位，舱位周边设计了减震安装接口，可适配可见光、红外等不同类型的小型侦察载荷，安装边界严格控制在机头整流罩的轮廓范围内，避免额外凸起增加飞行阻力。可伸缩框架的设计是整个结构的核心亮点，连接机翼与尾翼的两根尾撑杆采用嵌套式伸缩结构，非作业状态下可将尾撑段完全收缩至机翼根部的容纳舱内，大幅缩小整机地面存放与转运的外形尺寸，展开后通过快锁结构实现刚性固定，保证飞行过程中尾翼的姿态稳定性，尾翼采用倒V型连接的一体式尾撑结构，相比常规平尾加垂尾的设计，既减少了结构连接件的数量，降低整机自重，又能在飞行过程中提供足够的航向与俯仰安定性。动力系统布置在机身尾部，采用后置拉进式螺旋桨布局，这种布局一方面可以让机头位置的载荷舱避开螺旋桨的气流扰动，保证侦察设备的成像稳定性，另一方面也能避免螺旋桨在起降过程中被地面杂物磕碰损伤；机身中部设计了设备舱，可依次布置动力电池、飞控模块、数传天线等核心航电部件，各部件的安装位置经过重心配平计算，确保整机重心落在机翼平均气动弦长的合理区间内，无需额外增加配重即可满足飞行平衡要求。在结构细节处理上，机翼前缘做了抗冲击加厚设计，能够应对低空飞行时遇到的细小树枝、飞虫等碰撞，机身底部设计了滑橇式起落架，无需额外起降跑道，在平整草地、硬质路面均可完成起降作业，整个结构的建模过程严格按照实际加工装配的公差要求搭建，各伸缩部件的配合间隙、快锁结构的安装行程都做了1:1的参数还原，可直接用于后续的结构验证与样机试制参考。
