带外置操纵连杆的重载传动变速箱结构

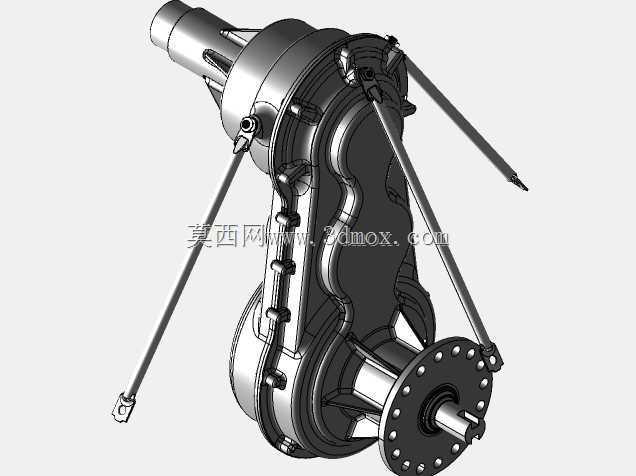

这款变速箱的结构设计，首先要匹配非道路行走机械的动力传递需求，这类设备往往作业工况复杂，既要满足铺装路面的高速行走需求，也要适配泥泞、坡地等大负载作业场景下的大扭矩输出要求，因此在壳体结构设计上采用了分箱式的合箱结构，既方便内部齿轮轴系的装配调试，也能保证箱体在承受大扭矩冲击时的结构刚性，避免箱体变形导致的齿轮啮合偏差。从安装边界来看，输入端的轴伸采用花键结构，可直接对接发动机飞轮端的动力输出接口，输出端的法兰盘预留了圆周均布的安装孔位，能够直接连接行走机构的驱动桥或者轮边传动组件，外置的操纵连杆组件直接固定在箱体侧面的凸台安装位上，不需要额外设计安装支架，减少了整机布置时的空间占用，连杆的摆角行程经过匹配设计，能够覆盖所有挡位的切换行程，避免出现挂挡不到位或者脱挡的问题。设计过程中，内部的齿轮轴系采用了定轴式传动布局，不同挡位的齿轮副经过模数匹配，低速挡采用大模数齿轮来承受大扭矩输出，高速挡采用小模数斜齿齿轮来降低传动噪音、提升传动效率，所有轴的支撑位都预留了轴承安装腔，可匹配圆锥滚子轴承来同时承受径向和轴向的载荷，适配作业过程中产生的复杂受力。箱体的外部加强筋沿着轴系的受力方向布置，既能够提升箱体的整体刚性，也能在齿轮运转过程中起到辅助散热的作用，增大箱体和空气的接触面积，带走齿轮啮合产生的热量，避免长时间大负载作业时箱体内润滑油温度过高导致的润滑性能下降。在实际应用场景中，这类变速箱除了用在小型农用机械、园林作业机械上，也可适配小型工程设备的动力传动系统，外置的操纵结构方便操作人员在设备外部直接进行挡位切换，不需要复杂的软轴连接结构，降低了整机的维护成本，箱体底部预留了放油螺塞的安装位，侧面预留了油位观察孔的位置，日常维护时不需要拆解箱体就可以完成润滑油的更换和油位检查。设计时还考虑了不同安装姿态的适配性，箱体上的多个固定凸台可以适配不同角度的安装支架，能够满足不同整机布置的安装需求，不需要对箱体结构进行二次修改，提升了部件的通用化程度。
