五路BNC接口总线耦合器结构设计

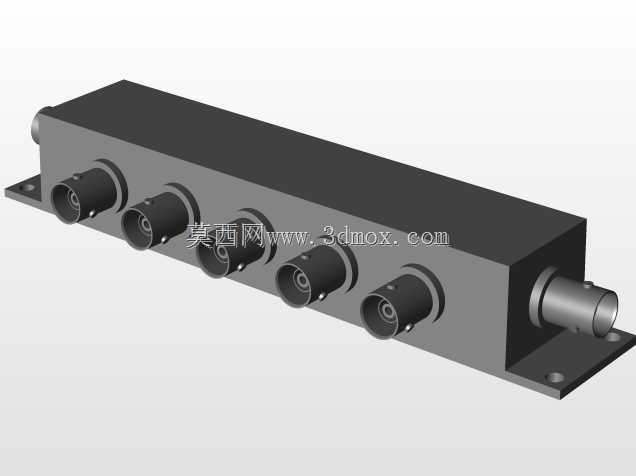

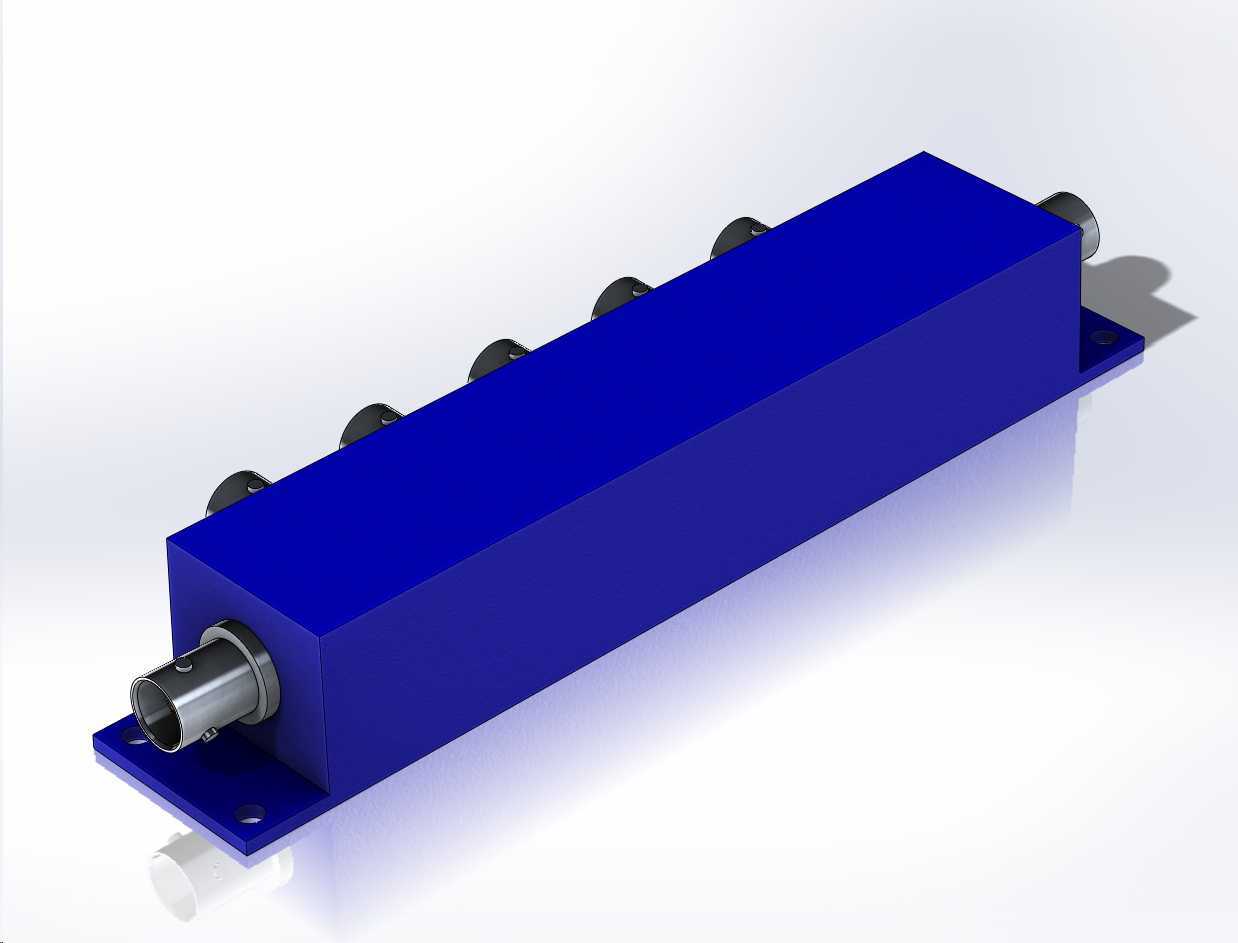

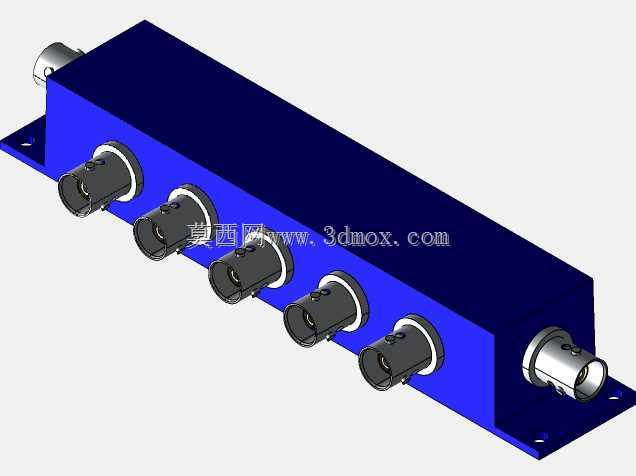

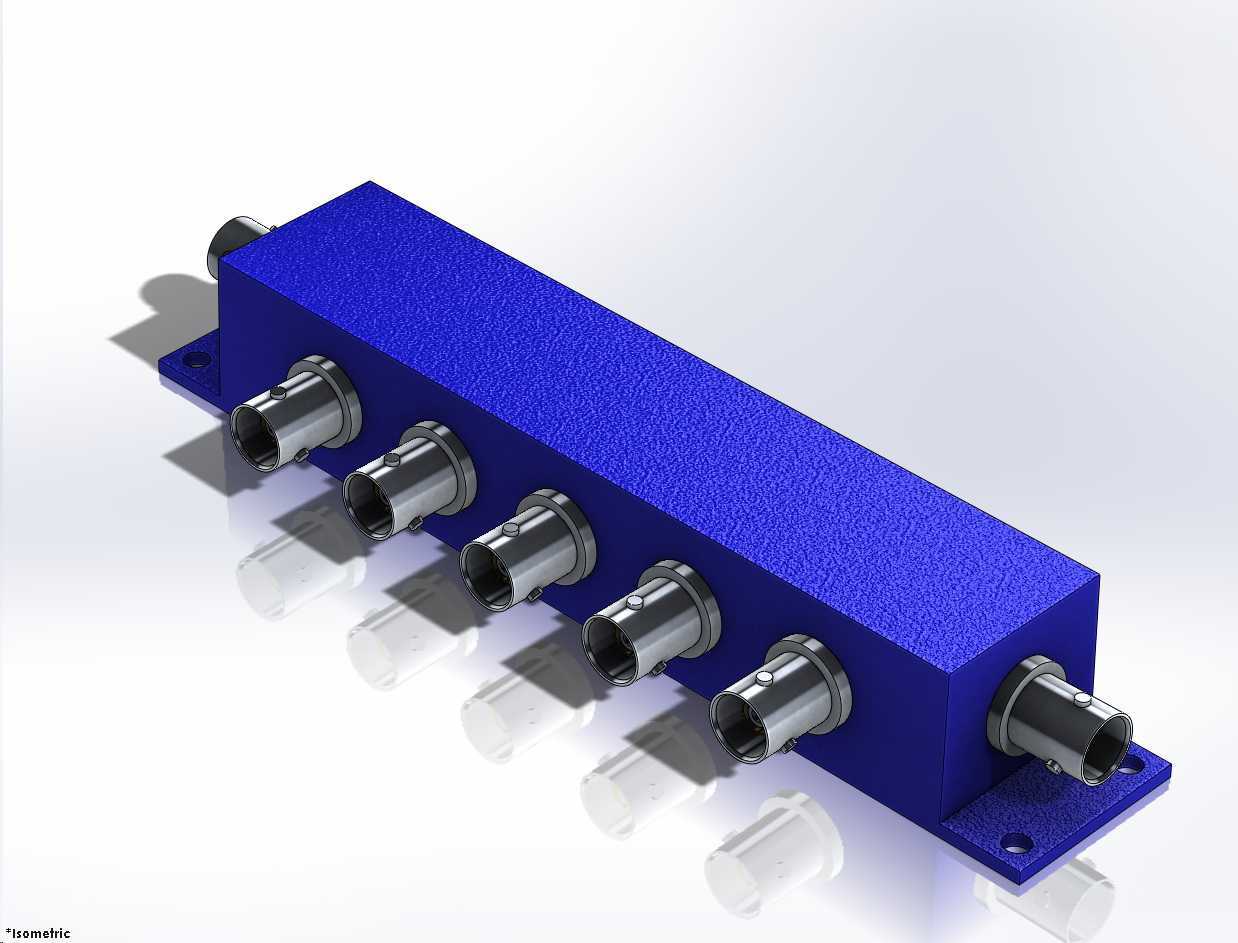

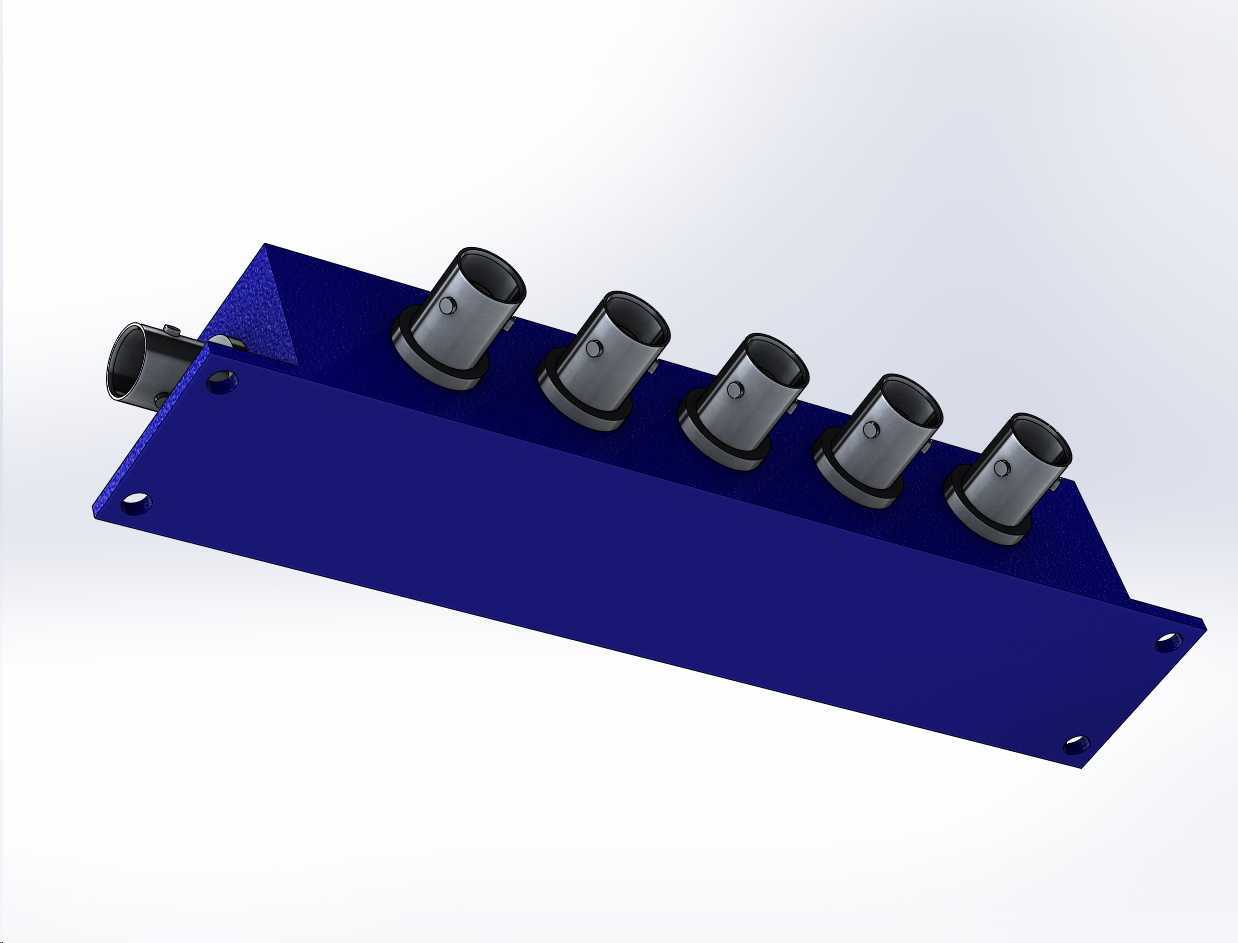

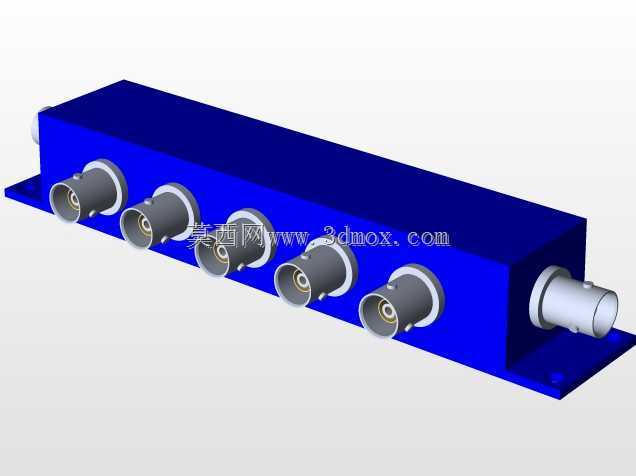

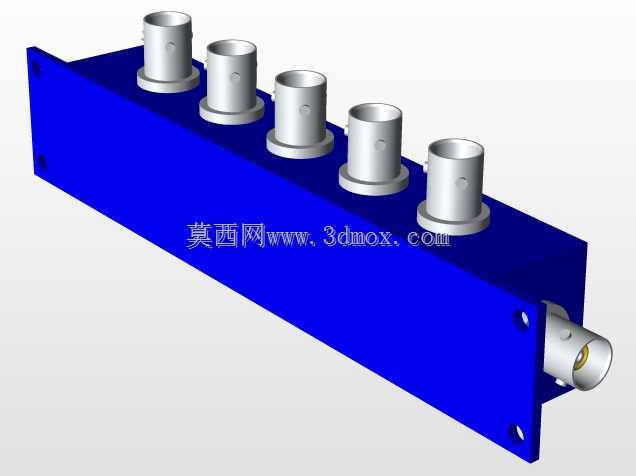

该款总线耦合器主要面向射频信号传输、工业测控总线组网场景使用，常见于实验室测试台架、车间信号采集柜、通讯中继配线场景中，承担单路总线输入转五路并行分支输出的信号分配功能，可实现同阻抗链路下的信号分支接驳，避免多设备直连造成的阻抗失配与信号反射问题。从结构设计来看，主体采用矩形金属壳体作为屏蔽载体，壳体表面做磨砂氧化处理，既提升结构耐磨性能，也能强化电磁屏蔽效果，减少外界电磁干扰对总线信号的衰减影响。壳体两端设置带安装孔的固定耳片，安装孔位适配标准机柜安装螺距，可直接通过M3螺丝固定在设备安装面板或DIN导轨转接板上，安装边界预留足够的接线操作空间，相邻接口插拔操作不会产生干涉。接口端全部采用标准BNC同轴接头，输入接口设置在壳体一端，五路输出接口沿壳体长度方向等距排布在同一侧面，接头与壳体衔接处做密封压接处理，可适应常规工业环境下的防尘要求，避免粉尘进入壳体内部造成信号接触不良。内部腔体预留了阻抗匹配电路的安装空间，建模时已考虑电路板安装柱的位置定位，壳体上下盖采用扣合加螺丝固定的装配方式，接缝处做错位止口设计，既提升装配后的结构整体性，也能进一步增强屏蔽效能。建模过程中严格遵循同轴连接器的装配公差要求，每个BNC接头的同轴度公差控制在合理范围内，避免装配后接头歪斜导致的接线插拔卡滞问题。壳体的壁厚设计兼顾结构强度与轻量化需求，在保证安装后抗形变能力的前提下，尽可能压缩整体外形尺寸，适配紧凑安装空间的使用需求。固定耳片与主体壳体采用一体化结构设计，避免拼接结构带来的安装强度不足问题，耳片处做圆角过渡处理，减少安装过程中的锐边划伤风险。
