手动换挡机构台架式操纵装置

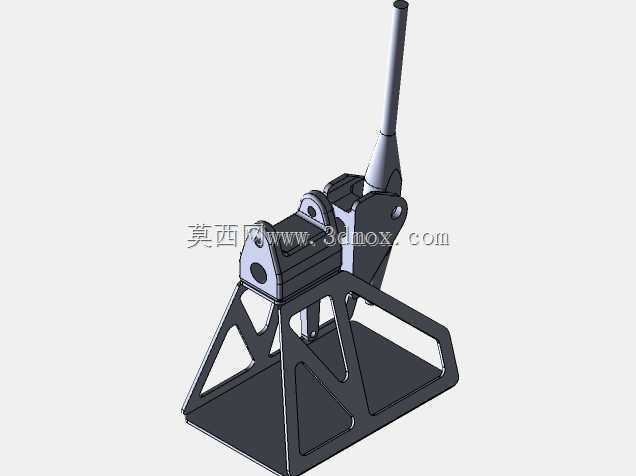

　　这套手动换挡操纵装置以台架形式呈现，核心由底座支架、换挡摇臂、长操纵杆、铰接转轴、限位侧板及联动杆件组成，整体采用框架式镂空底座作为承载基础，底座为四边形平板轮廓，上方通过多组三角形镂空立板形成稳定支撑，既保证支撑刚度，又通过减重开孔降低整体自重，适合教学演示、台架试验或小型传动系统的换挡操作场景。

　　从实际用途来看，该装置模拟手动变速箱的外部换挡操纵逻辑，操作人员扳动顶部长杆后，力通过杆身传递至中部铰接摇臂，摇臂绕固定转轴摆动，再带动下方联动杆件完成直线或摆动输出，最终可外接选换挡拨叉、传动连杆或试验负载，用于演示换挡力传递路径、验证铰接点运动干涉，也可作为机械原理课程中平面连杆机构的实物参照。

　　结构设计上，底座平板预留了安装固定空间，可通过螺栓将整套机构锁定在试验台或机架平面上；两侧立板开设同轴孔位，用于安装摇臂转轴，孔位同轴度直接决定摇臂摆动是否卡滞，建模时需保证两侧安装孔的中心距与轴线重合。长操纵杆从摇臂上部向上延伸，杆身细长，利用杠杆原理放大操作行程，同时降低手部所需操作力，杆体与摇臂采用刚性连接，连接处做过渡加强，避免反复扳动时出现应力集中。

　　中部摇臂为异形钣金式结构，轮廓贴合运动包络，侧边设置铰接点连接下方传动杆，传动杆向下穿过底座支架区域，将摆动转化为末端执行动作。支架立板的三角形开孔并非单纯减重，开孔边缘沿受力方向布置，立板底部与底座平板满焊或螺栓紧固，形成三角稳定结构，承受换挡时的侧向倾覆力。

　　安装边界方面，底座占据平面区域为矩形，四角可布置安装孔，操纵杆向上伸出高度远大于底座厚度，扳动过程中杆尖会形成扇形运动轨迹，布置周边设备时需预留杆体左右摆动的空间，避免与护栏、仪表或其他台架部件发生碰撞。各铰接转轴处需预留衬套或轴承安装位，转轴两端采用轴向限位，防止摇臂沿轴线窜动；联动杆件两端的铰接点中心距决定换挡行程，设计时可通过调整铰接孔位置改变传动比，适配不同的换挡行程需求。

　　从工程建模角度，整套装置先搭建底座平板与支撑立板的焊接框架，再依次装配转轴、摇臂、操纵杆与下传动杆，运动装配中需验证操纵杆在极限换挡位置时，所有连杆无死点、无结构干涉，摇臂摆动角度与末端杆件输出行程匹配手动换挡的空程与入挡位置。装置整体无复杂曲面，以板材折弯、切割件为主，加工工艺性好，适合板材切割、折弯后拼装，也可作为非标台架的操纵模块直接集成到试验设备中。
