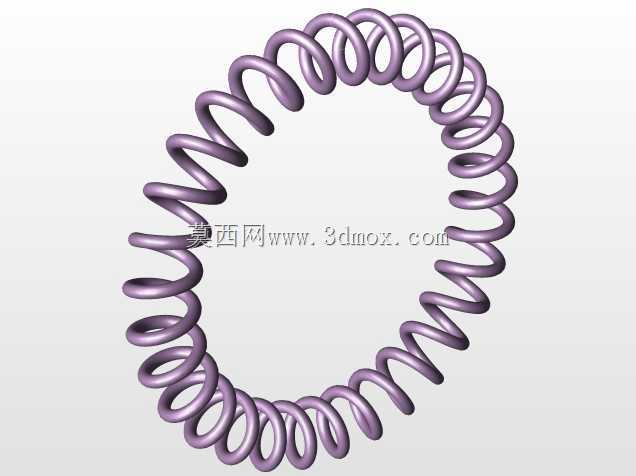

环形螺旋弹簧弹性构件结构设计

这类环形螺旋弹性构件，常被应用在需要周向均匀缓冲、环形空间限位的机械场景中，比如环形管路的隔振支撑、旋转机构的周向缓冲限位、环形密封结构的预紧施压等场景，区别于普通直柱形螺旋弹簧，它的整体闭合环形结构，能在环形安装空间内提供360度均匀的弹性力，不会出现直簧安装时的偏载、侧倾问题。从设计逻辑上看，建模时首先要确定整体环形的中心轨迹直径，这个尺寸直接匹配安装位的环形槽内径，需要预留足够的径向安装间隙，避免弹簧受压变形后外径扩张剐蹭安装腔内壁；其次是螺旋簧丝的截面直径，这个参数直接决定构件的整体刚度，簧丝越粗，相同压缩量下提供的弹性反力越大，设计时需要结合实际工况的载荷大小反复校核，避免刚度过大起不到缓冲效果，或是刚度过小导致受压后并圈失效。螺旋的圈数也是设计中的核心参数，圈数越多，相同压缩行程下的弹力变化越平缓，适合需要大行程缓冲的场景，圈数越少则刚度曲线更陡，适合需要硬限位、小行程缓冲的工位。建模过程中需要注意螺旋扫掠的路径连续性，环形螺旋的扫掠路径是沿环形中心轨迹连续盘绕的空间螺旋线，要保证每一圈簧丝的间距均匀，不能出现局部螺距偏差，否则会导致受力时局部应力集中，提前出现疲劳断裂。实际应用中，这类构件的安装边界通常是环形的凹槽结构，凹槽的深度要匹配弹簧的自由高度与最大压缩量，保证弹簧被压缩到极限位置时，不会出现簧丝溢出卡槽的问题；凹槽的宽度要略大于弹簧的截面外径，预留受热膨胀、受力变形的径向空间，避免卡滞。在功能特性上，它能在闭合环形的整个圆周上提供一致的弹性预紧力，比如用在旋转接头的密封预紧时，能让密封环整个圆周受力均匀，不会出现局部密封压力不足导致的泄漏问题；用在环形隔振场景时，能均匀衰减周向传递的振动，避免局部隔振失效。设计时还要考虑簧丝的旋向，虽然环形螺旋整体是闭合结构，但旋向会影响安装时的受力方向，在有旋转运动的工况下，要保证弹簧受力时的旋向趋势不会让弹簧出现松脱、错位的问题。另外，弹簧的两端不需要做并圈磨平处理，因为它是连续闭合的环形结构，整个圆周都是连续的簧丝，受力时整个环面均匀承载，不存在直簧的端部受力不均问题，这也让它的安装适配性更强，不需要额外调整端部的安装角度，直接放入环形卡槽即可完成装配。
