三叶片风力涡轮机叶片及轮毂结构设计

在陆上分布式风电、小型离网供电场景中，风轮作为捕获风能的核心部件，其叶片与轮毂的匹配设计直接决定整机的风能利用效率与运行稳定性。本次设计的风轮组件采用三叶片布局，适配中小型水平轴风力发电机组，叶片选用4412翼型作为基础气动翼型，该翼型在低风速区间具备较好的升阻比特性，能够在常见的3-12m/s来流风速下保持稳定的气动输出，适配乡村离网供电、海岛微电网、风光互补路灯系统等对启动风速要求较低的应用场景。

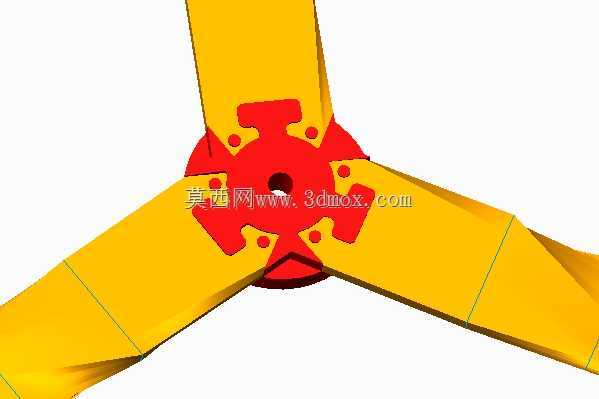

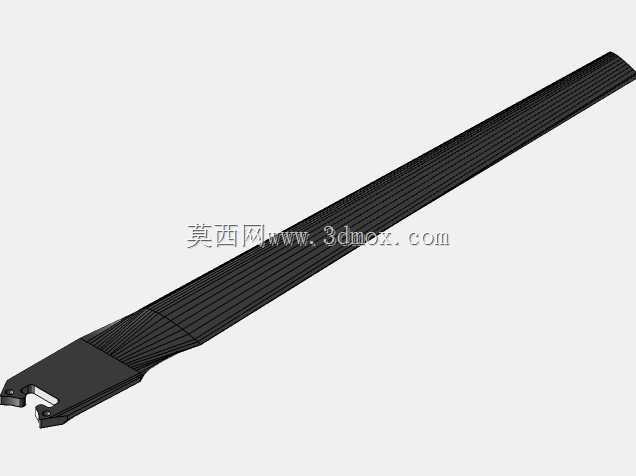

从结构设计逻辑来看，叶片采用变截面扭转型线设计，从叶根到叶尖弦长逐步收窄，扭转角沿展向连续变化，目的是让不同展向位置的翼型截面都能处于合理的攻角区间，避免叶根区域因来流圆周速度占比低出现大攻角失速，同时降低叶尖区域的气动损失，减少叶尖涡带来的能量损耗与运行噪音。叶片根部设计有法兰连接结构，通过螺栓组与轮毂实现刚性连接，连接点位的布局充分考虑了离心载荷、气动弯矩的传递路径，螺栓孔位的同轴度、端面平面度公差均按风电行业通用设计规范设定，保证装配后叶片的形位精度，避免运行中出现动不平衡量引发的机组振动。

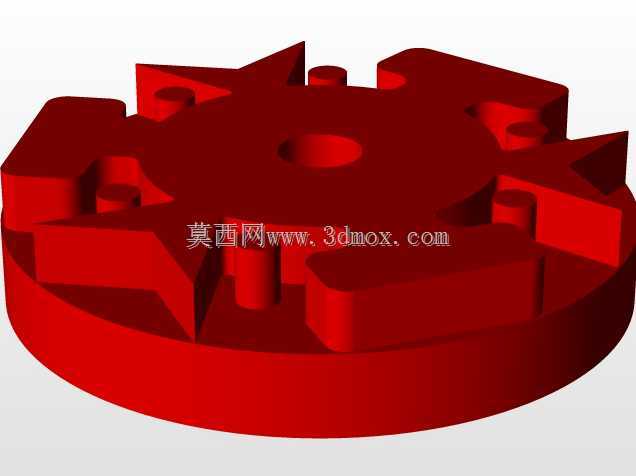

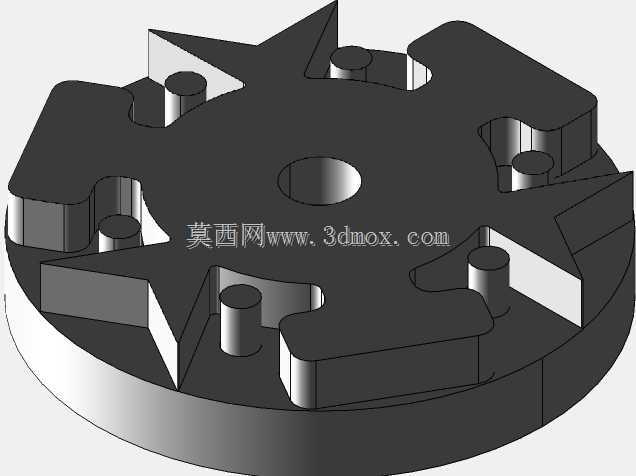

轮毂作为风轮的核心承载部件，采用三分支星形结构，三个安装支臂的夹角严格保持120度均分，保证三个叶片安装后质心落在回转轴线上，降低动平衡校正的工作量。轮毂中心设置有与主轴连接的定位止口与键槽结构，能够将风轮捕获的气动扭矩平稳传递给后续的传动链，支臂与中心体的过渡区域采用大圆角过渡设计，避免应力集中引发的结构疲劳，适配长期交变载荷下的使用寿命要求。

从安装边界来看，叶片展向长度适配对应功率等级机组的风轮直径要求，叶尖与塔筒的安全间隙满足机组偏航、极端风况下叶片变形后的避让要求，不会出现叶尖扫塔的风险。轮毂的轴向安装尺寸与主轴伸出长度、机舱前罩的内部空间相匹配，装配后不会与机舱内的偏航机构、导流罩支撑结构发生干涉。整套组件的气动外形经过反复迭代，在保证结构强度的前提下尽可能降低自重，减少主轴与轴承的径向载荷，提升机组的长期运行可靠性，可直接用于中小型风力发电机组的方案设计参考、教学演示模型搭建，也可作为同类型风轮产品结构优化的参照基准。
