阿基米德螺旋式小型风力发电叶轮结构

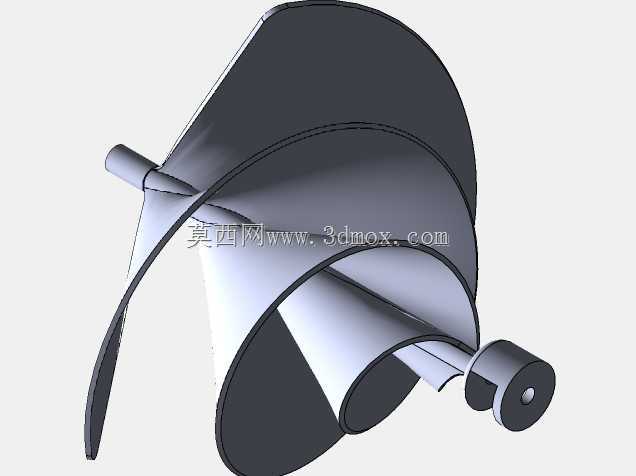

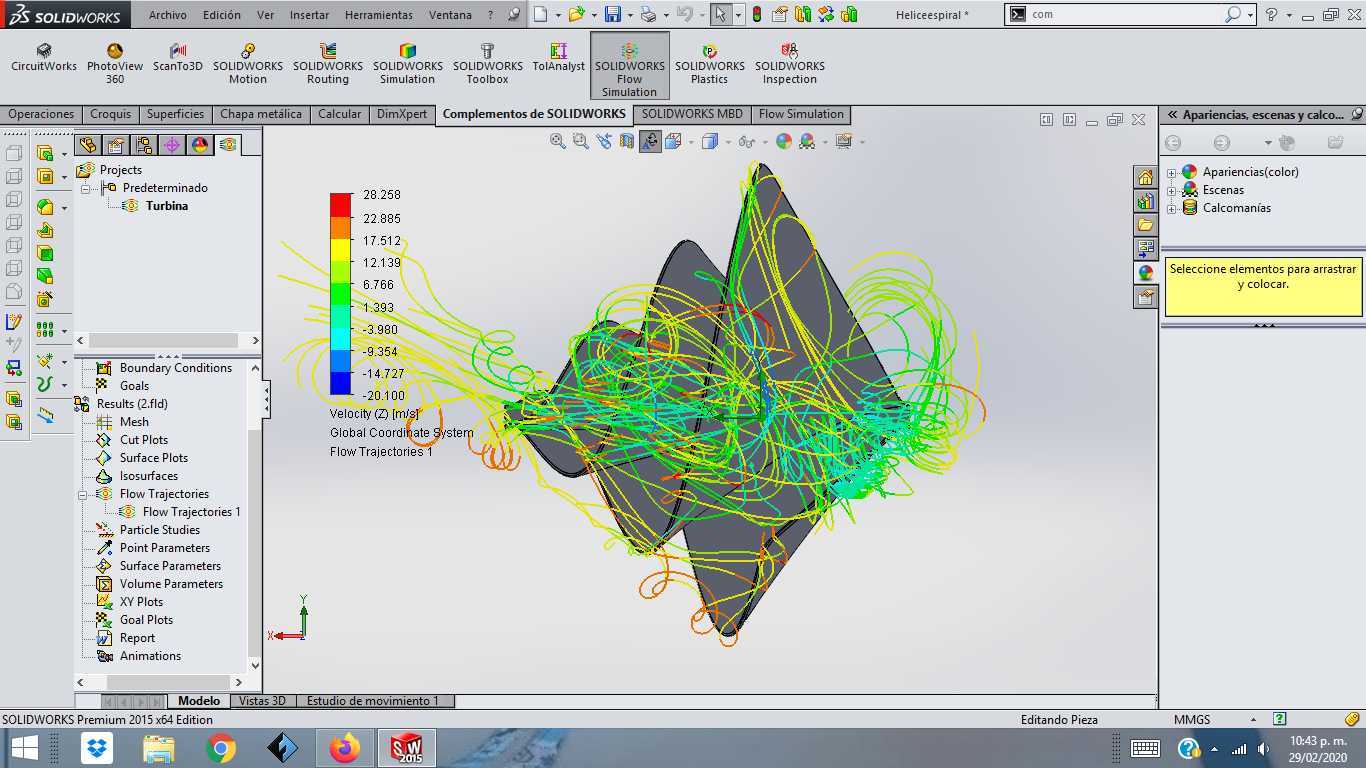

该螺旋式风能捕获结构主要面向分布式微小型离网供电场景，可适配户外监测站点、偏远区域临时供电、小型离网储能配套等低风速区域的风能采集需求，区别于传统水平轴三叶片风机的结构形式，采用阿基米德螺旋曲面作为风能捕获的核心型面，能够在紊流、风向多变的复杂近地风场下保持相对稳定的风能捕获效率，无需额外加装复杂的对风调向机构即可适配多方向来风。从功能特性来看，该结构的螺旋曲面沿轴向呈连续渐变的锥度排布，叶片外缘与中心轮毂平滑过渡，不存在传统叶片的尖锐前缘与突兀的型面转折，运行过程中气流沿螺旋曲面平滑导向，气动噪声远低于同功率等级的传统叶片风机，适合对噪音控制有要求的近人居小型供电场景，同时曲面的连续结构也降低了飞鸟撞击、异物缠绕的风险，运维清理的难度更低。设计过程中优先考虑了一体化成型的工艺可行性，螺旋曲面与两端安装轴段的衔接处做了等壁厚过渡处理，可通过3D打印、一体注塑或者板材旋压的方式完成整体加工，也可根据功率需求拆分为三个独立的螺旋分段分别加工后拼接装配，降低大尺寸构件的加工难度。安装边界方面，该叶轮的中心轴段为等直径圆柱结构，输出端预留了标准的联轴器安装位，可直接匹配低速永磁发电机的输入轴，无需额外加装变速齿轮组，整体轴向尺寸紧凑，径向最大尺寸不超过常规同功率水平轴风机的叶轮直径，安装时仅需固定两端的轴承座即可完成回转支撑，对安装塔架的侧向载荷更小，适配轻量化的简易安装支架。结构的重心沿中心回转轴完全对称，动平衡校正难度低，螺旋曲面的导程经过气动优化，能够在低风速下顺利启动，气流在曲面通道内完成能量转换后沿轴向顺畅排出，不会在叶轮后方形成明显的紊流区，多台机组近距离排布时的风场干扰更小，适合小规模阵列式布置的微型风场使用。
