医用C形臂X光机结构设计方案

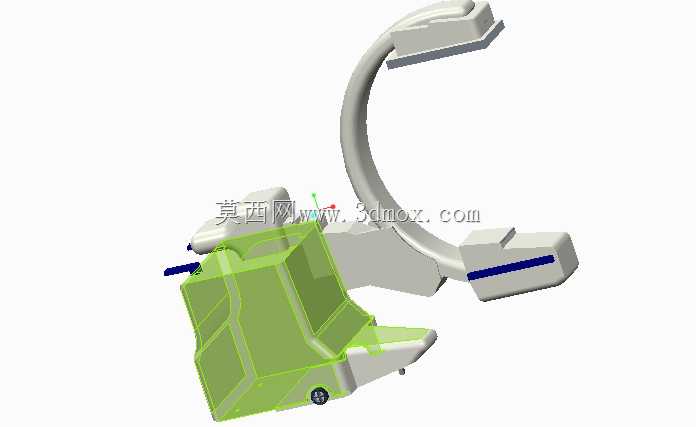

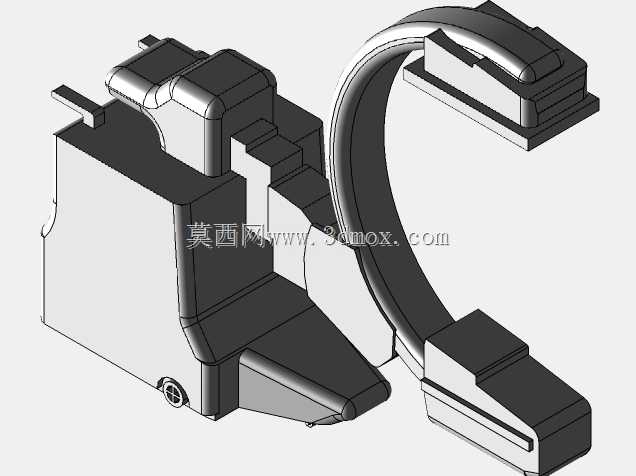

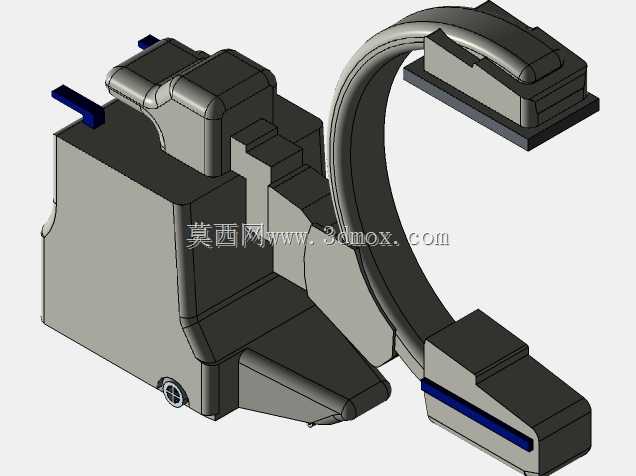

在骨科临床诊疗、介入手术操作场景中，C形臂X光设备是术中实时影像引导的核心装备，其结构设计直接决定了临床操作的灵活度与影像采集的稳定性。这套C形臂结构的设计核心围绕术中操作的空间适配需求展开，C形开口的弧度经过反复校核，能够在手术过程中围绕患者术区完成多方位的旋转调整，无需频繁挪动患者体位即可获取正位、侧位、斜位等不同角度的透视影像，适配四肢骨折复位、脊柱内固定置入、疼痛科介入穿刺等多种术式的影像需求。设备的支撑基座采用大配重低重心布局，底部设置可锁定的移动脚轮，既能够满足科室间转运、术中位置微调的移动需求，锁定后又能保证C形臂旋转、升降过程中的整机稳定性，避免影像采集过程中出现设备晃动导致的成像模糊问题。C形臂的滑架部分采用耐磨复合导轨结构，配合阻尼平衡机构，操作人员单手即可完成臂体的升降、旋转、前后滑移调整，调整到位后可自动锁止，不会出现臂体滑移下坠的风险，有效降低术中操作的体力消耗。影像增强器与球管分别安装在C形臂的两端，安装位预留了标准的设备对接接口，可适配不同功率的X线发生组件与影像采集单元，两端组件的对中度经过严格校准，保证X线束中心始终对准影像接收器的中心区域，避免出现影像裁切、曝光范围偏移的问题。基座内部预留了高压发生器、控制电路板、线缆收纳的安装空间，线缆沿C形臂内部的走线槽排布，外部无裸露线缆，避免术中移动过程中线缆剐蹭无菌手术单、牵绊医护人员的问题。操作端的把手设置在C形臂靠近术者的一侧，把手位置集成了曝光控制、角度微调的快捷按键，术者在调整臂体位置时可直接完成操作，无需移步到设备主控台旁，缩短术中调整的等待时间。整套结构的外形尺寸充分考虑了手术室的空间边界，臂体最大旋转半径控制在常规手术床周边的安全操作范围内，不会与手术床、麻醉塔、外科吊塔等常规手术室设备发生空间干涉，基座的占地面积控制在合理区间，能够在狭窄的手术间内完成灵活摆位，适配不同层级医院的手术室空间条件。
