医用C臂设备配套双屏控制柜体结构

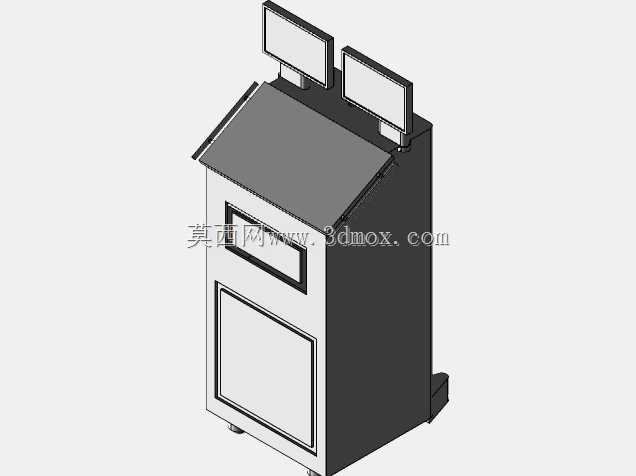

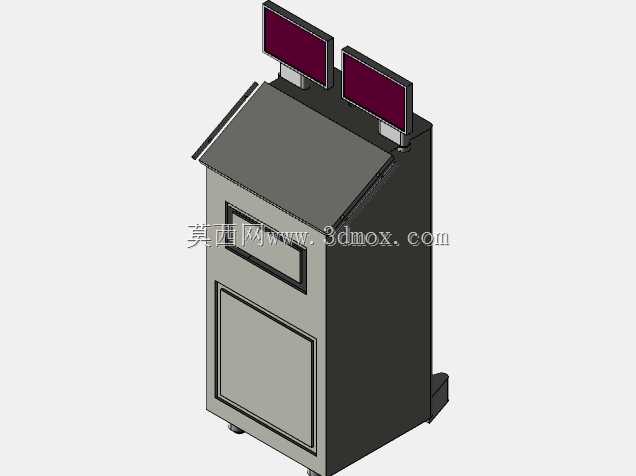

　　在骨科介入诊疗、外科微创手术的临床场景中，C形臂X线设备的成像稳定性、操作响应速度直接决定手术效率与辐射暴露时长，这套配套的控制柜体，正是整套C臂系统的核心信号处理与操作交互载体。不同于普通工业控制柜的设计逻辑，该柜体从临床使用的实际动线出发做了结构适配：顶部预留双显示屏安装位，可同步输出透视原始影像与骨骼标记后处理画面，主刀医生无需切换视角就能同时观察穿刺路径与实时骨骼位置，减少术中反复调整设备的频次。柜体上部的横向操作台面做了内凹式走线槽设计，所有操作按键、信号接口都隐藏在台面下方的翻板仓内，日常使用时台面无凸起障碍物，可临时放置无菌防护套包裹的手术器械，急诊手术时能减少器械传递的动线长度。

　　柜体中部的观察窗并非装饰结构，其后方是核心信号处理板卡的安装仓，采用透明阻燃PC板材做封闭，日常巡检无需拆开整个柜体就能观察板卡指示灯状态，出现信号传输故障时能快速定位问题模块，缩短设备停机排查时间。下部的大尺寸仓体用于放置高压发生模块与储能电容，仓门四周做了导电泡棉密封结构，既可以屏蔽内部高压模块的电磁干扰，避免影像出现噪点，也能防止术中使用的碘伏、生理盐水泼溅进入仓内损坏电路。柜体底部设计了四个可调式支撑脚轮，单个脚轮承重不低于80kg，满足整套柜体满载电子元件后的移动需求，脚轮带刹车锁定结构，手术时锁定后柜体不会因为医生触碰操作按键发生位移，保证影像输出的位置一致性。

　　从安装边界来看，柜体整体宽度控制在750mm以内，深度600mm，高度1100mm，刚好适配手术室设备带旁的预留空隙，不会占用过多手术台周边的无菌操作区域；顶部双屏的安装支架做了俯仰角度调节结构，调节范围在-15°到30°之间，适配不同身高医生的站立操作视角，避免长期低头操作引发的职业劳损。设计过程中特意将强电模块与弱电信号模块做了物理仓体分隔，强电仓位于柜体下部靠后位置，弱电板卡仓位于中部靠前位置，两个仓体之间设置2mm厚的镀锌钢板屏蔽层，从结构上杜绝强电干扰影像信号的问题；柜体两侧预留的快拆式把手结构，方便设备进场时搬运，遇到手术室门体较窄的场景，可快速拆下顶部显示屏支架，将柜体宽度压缩至680mm，适配老旧医院的狭小通道。

　　不同于常规工业设备的冷板喷涂外壳，该柜体的外表面采用抗菌粉末喷涂，涂层表面粗糙度控制在Ra1.6以下，日常使用含氯消毒剂擦拭时不会残留污渍，也不会因为长期消毒出现涂层脱落的问题，符合医用设备的表面清洁要求。柜体后部预留了三个标准航插接口，分别对应C臂机架的动力传输、影像信号回传、脚踏开关控制，接口旁做了清晰的标识凸台，插接线缆时不会出现错接问题，设备安装调试时能节省至少30%的接线核对时间。
