六旋翼无人机机架结构设计方案

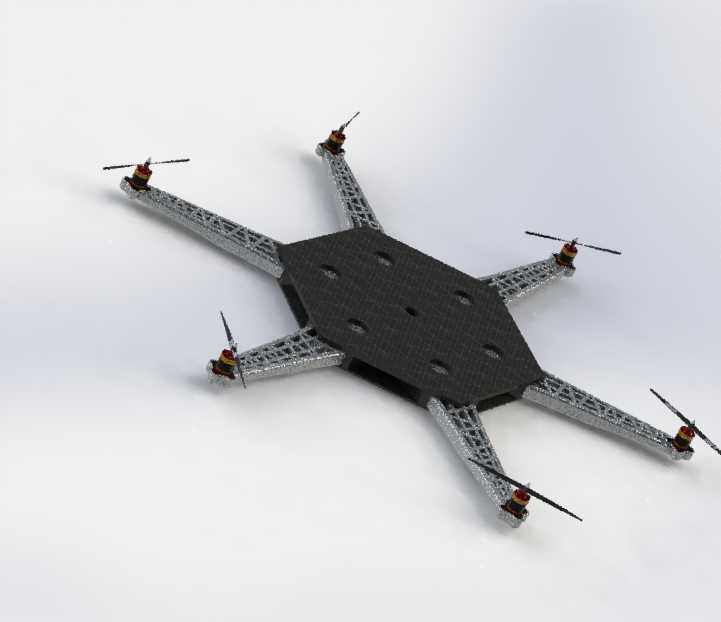

这套六旋翼无人机的机架结构，核心围绕低空作业场景的载荷适配需求展开设计，区别于常见的四旋翼布局，六组动力臂呈中心对称分布在六边形中心板周边，单臂失效时仍能通过动力冗余维持基本姿态稳定，更适配巡检、测绘、轻量物资投送这类对飞行可靠性有要求的作业场景。

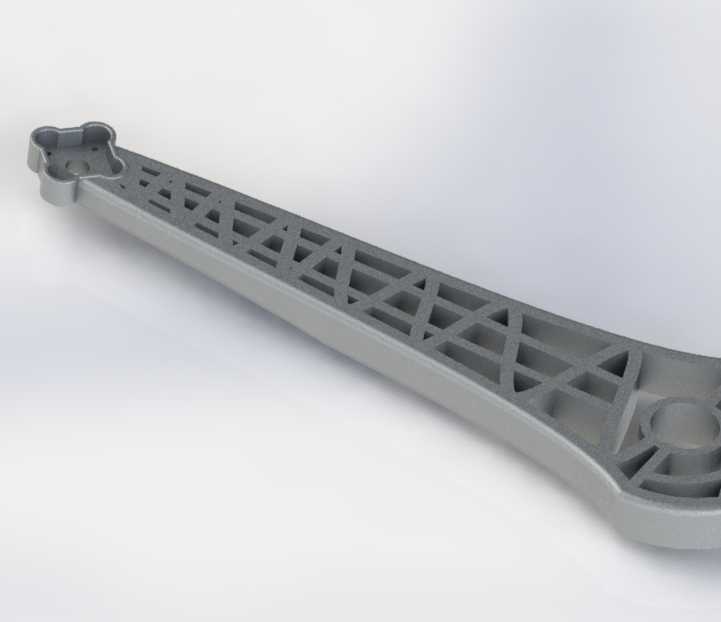

从结构设计逻辑来看，机臂采用镂空桁架式结构，在保证抗弯抗扭刚度的前提下尽可能降低自身结构重量，毕竟多旋翼飞行器的有效载荷占比对续航影响极大，每减少1g无效结构重量，就能给电池或者任务载荷多留出1g的重量空间。机臂与中心板的连接位置做了嵌入式定位槽设计，安装时不需要额外做对位校准，机臂端部的动力安装座预留了标准电机安装孔位，适配市面主流的无刷电机安装尺寸，孔位周边做了局部加厚处理，抵消电机高速运转带来的振动疲劳应力。

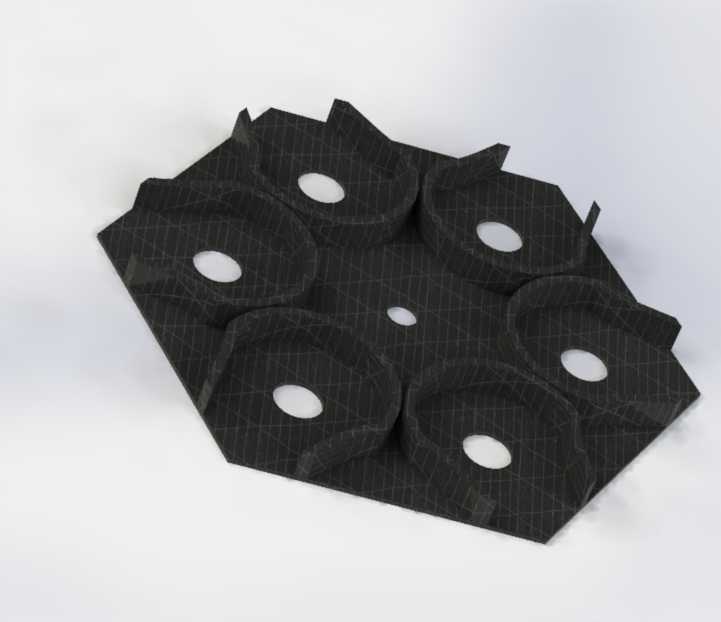

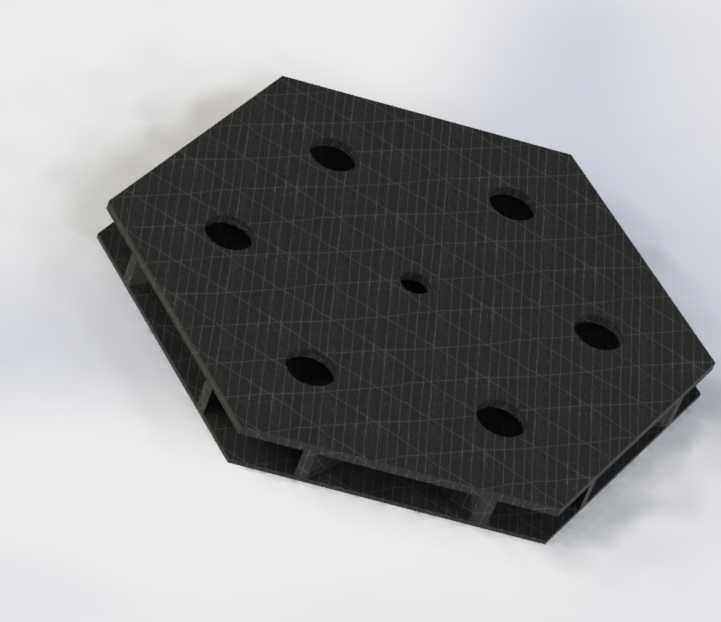

中心板采用六边形对称构型，板面预留的多组安装孔位，可根据任务需求灵活布置飞控模块、电池仓、GPS模块、图传设备等核心组件，孔位间距遵循通用航电设备的安装尺寸规范，不需要二次打孔就能完成大部分常用配件的固定。中心板上下层的间隙预留了足够的走线空间，电调信号线、电源线可以顺着机臂内部的镂空槽位排布，避免线材外露在飞行过程中被气流吹动产生干扰，也能减少线材老化速度。

从安装边界来看，单根机臂的长度经过动力匹配计算，相邻机臂上的螺旋桨在转动时不会出现桨距干涉，整机展开后的对角线尺寸适配常规的便携收纳箱尺寸，机臂与中心板的连接结构支持快拆设计，外场作业时可以快速拆解收纳，不需要每次都重新调试动力平衡。机架整体的重心落在中心板几何中心位置，安装电池和任务载荷时，只要将载荷固定在中心区域的预留安装位，就不会出现重心偏移导致的飞行姿态异常，降低了外场调试的难度。

结构细节上，机臂的桁架截面做了变厚度设计，靠近中心板的位置受力更大，截面厚度更高，靠近电机端的位置受力更小，截面厚度适当减薄，进一步优化重量分布。中心板的边缘做了倒角处理，避免组装时划伤操作人员或者线材绝缘层，所有安装孔位都做了沉头设计，螺丝安装后不会突出板面，不会和上层安装的设备产生干涉。这套结构没有多余的装饰性设计，每一处构型都围绕飞行可靠性、组装便捷性、载荷适配性三个核心需求展开，能满足多数民用低空作业场景的机架使用要求。
