带散热鳍片法兰式气缸端盖结构设计

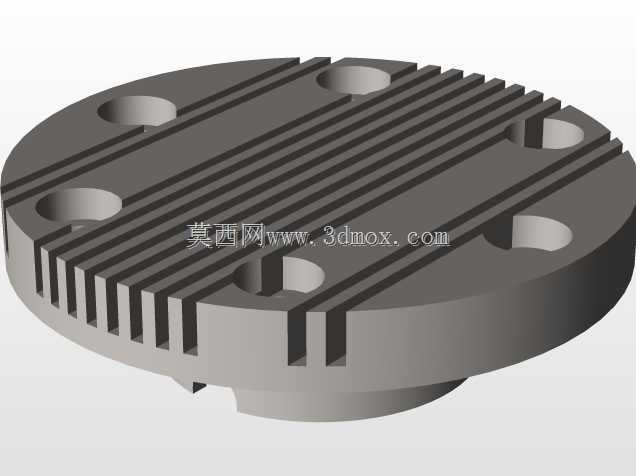

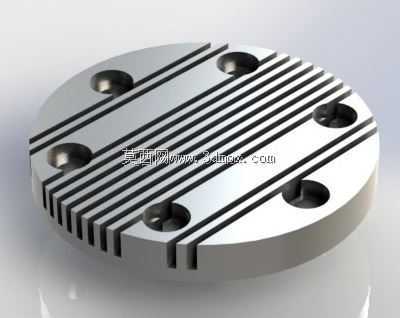

这款气缸端盖主要配套往复式动力气缸使用，在气动执行单元、小型内燃动力模组、压缩气体缓冲腔体中都能见到这类结构的身影，作为缸体的端部密封与承载构件，它需要同时兼顾腔体密封、部件安装定位、工作热量导出、运动部件限位这几个核心功能。从结构设计来看，整体采用法兰盘式安装布局，端面上均匀分布的沉头安装孔，可直接穿过紧固件与缸体端面的螺纹孔锁紧配合，沉孔结构能够保证螺栓头部完全沉入端面以下，不会额外占用安装空间，也避免螺栓突出部分与周边管线、结构件产生干涉。端盖外侧的周向散热鳍片是设计中的关键细节，鳍片沿圆周方向等距排布，在不显著增加整体重量的前提下大幅提升了与空气的接触面积，气缸在高频往复工作过程中，腔体内气体压缩产生的热量、活塞与缸壁摩擦传导的热量，都可以通过端盖基体传导到散热鳍片上，借助工作过程中的气流带走热量，避免端盖位置的密封件长期处于高温环境下加速老化，延长密封组件的更换周期。端盖内侧的凹陷型腔完全匹配活塞运行到上止点时的端部轮廓，既给活塞运动预留了足够的行程余量，也能在活塞到达行程端点时起到缓冲限位的作用，避免活塞直接刚性撞击端盖平面产生冲击噪音与结构损伤。安装边界上，法兰盘的外径尺寸与配套缸体的外径保持一致，不会在缸体外侧形成突出的凸缘，方便整缸在紧凑安装空间内布置，端盖中心的凸起轴颈结构可直接嵌入缸体内腔，配合端面的密封槽安装密封圈，实现径向与端面双重密封，降低压缩气体泄漏的概率。设计过程中需要重点控制安装孔的位置度公差，保证每个孔的中心与缸体端面螺纹孔完全对中，避免锁紧时出现偏载导致端盖受力不均产生变形，同时散热鳍片的厚度与间距也经过匹配计算，既保证足够的散热面积，也不会因为鳍片过薄在加工、安装过程中出现磕碰断裂的问题，鳍片根部做了圆角过渡，减少应力集中的风险，提升端盖整体的结构强度。
