双发尾撑布局固定翼无人机结构设计

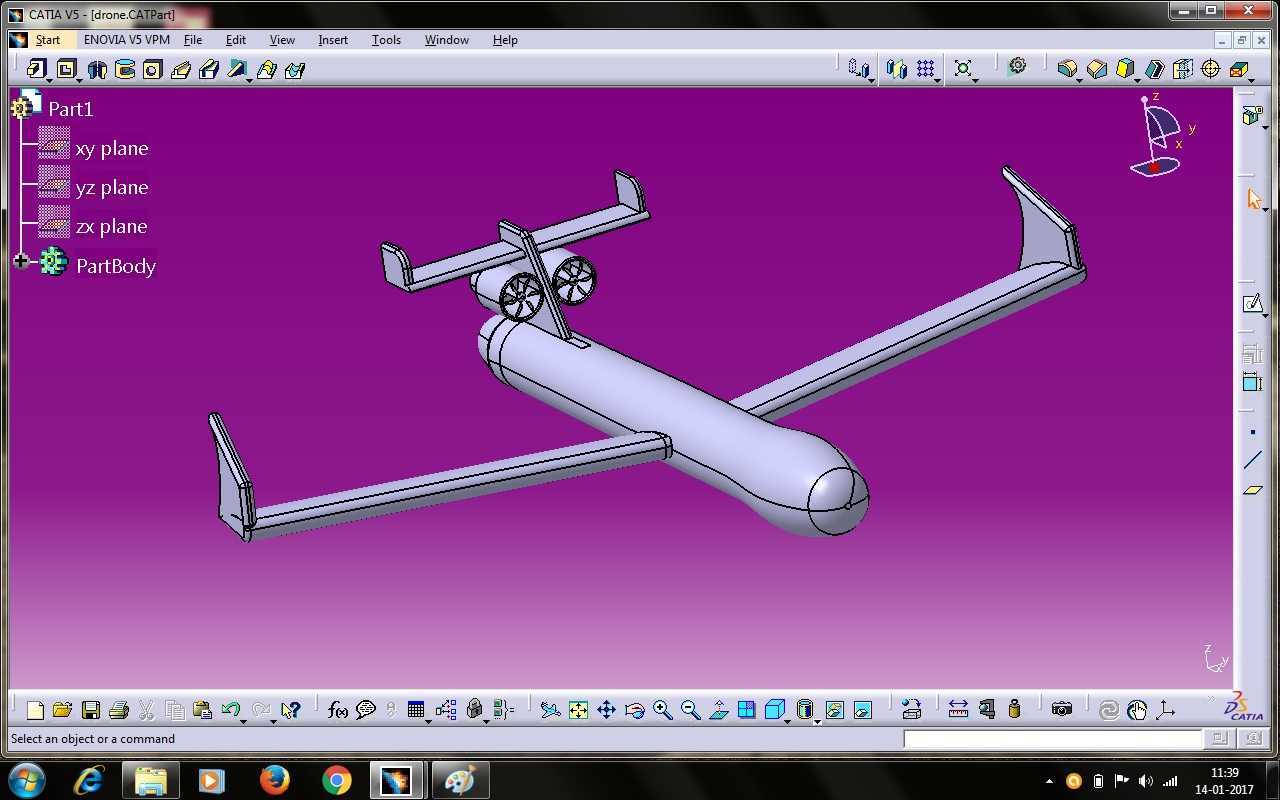

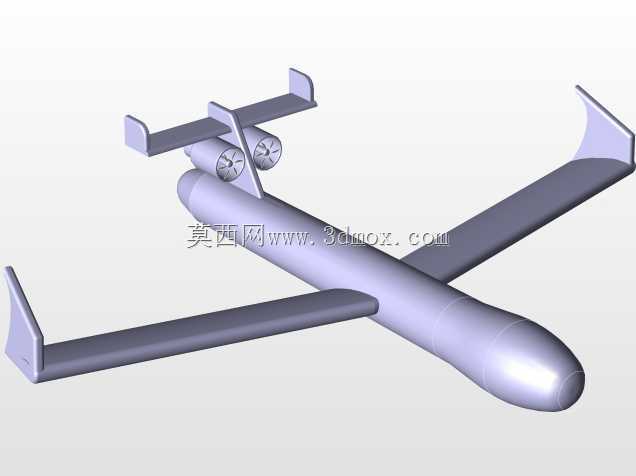

这款固定翼飞行器采用尾撑式双发布局设计，核心应用场景覆盖低空测绘、管线巡检、小范围应急侦察等民用航空作业领域，相较于常规上单翼布局，尾撑结构能有效缩短动力组与机身重心的轴向距离，降低飞行过程中动力震动对机身前端载荷舱的影响，同时给尾部推进动力留出充足的安装空间，避免螺旋桨气流直接冲刷机身尾部结构带来的额外阻力。从结构设计逻辑来看，机身主体采用流线型旋成体构型，头部预留的载荷舱空间可搭载可见光摄像模块、红外探测设备或小型大气采样装置，舱段接口采用快拆式卡接结构，方便作业人员根据任务需求快速更换载荷，无需拆解机身主体蒙皮。两侧平直机翼从机身中部水平延伸，翼尖设置的上翘小翼能够抑制翼尖涡流的产生，在不增加整机翼展的前提下提升低速飞行状态下的升阻比，适配低空低速作业时的巡航稳定性要求。尾撑杆从机翼后缘位置向后延伸，末端连接H型尾翼结构，双垂尾分别布置在平尾两端，既能够避开螺旋桨的滑流扰动区域，提升舵面操控效率，也能在地面起降过程中对尾部动力组形成结构防护，减少异物撞击螺旋桨的风险。动力组采用双电机后置推进式安装，固定在两根尾撑杆之间的连接支架上，这种安装方式能让机头位置无动力结构遮挡，给前端探测载荷留出无遮挡的视场角，同时推进式布局的螺旋桨滑流不会直接扫过机翼表面，能降低机翼表面的紊流阻力。从安装边界来看，整机翼展控制在便携运输的尺寸范围内，机翼与机身、尾撑与尾翼之间均设置有定位销连接结构，拆解后可放入常规航空作业储运箱，无需大型转运设备即可完成外场作业转场。结构设计过程中针对各连接位置做了应力集中优化，尾撑杆与机翼的连接部位设置有加强筋结构，能够承受飞行过程中尾翼舵面产生的气动弯矩，动力安装支架采用对称式受力结构，抵消双电机运转时产生的反向扭矩，避免飞行过程中出现偏航力矩干扰。起落架采用前置单轮加尾部支撑的简易构型，适配平整铺装路面或硬质野外场地的起降需求，整体结构重量控制在低空作业飞行器的合理区间内，预留的电池安装空间位于机身重心位置，可避免电池重量变化带来的整机重心偏移，降低飞控系统的配平压力。
