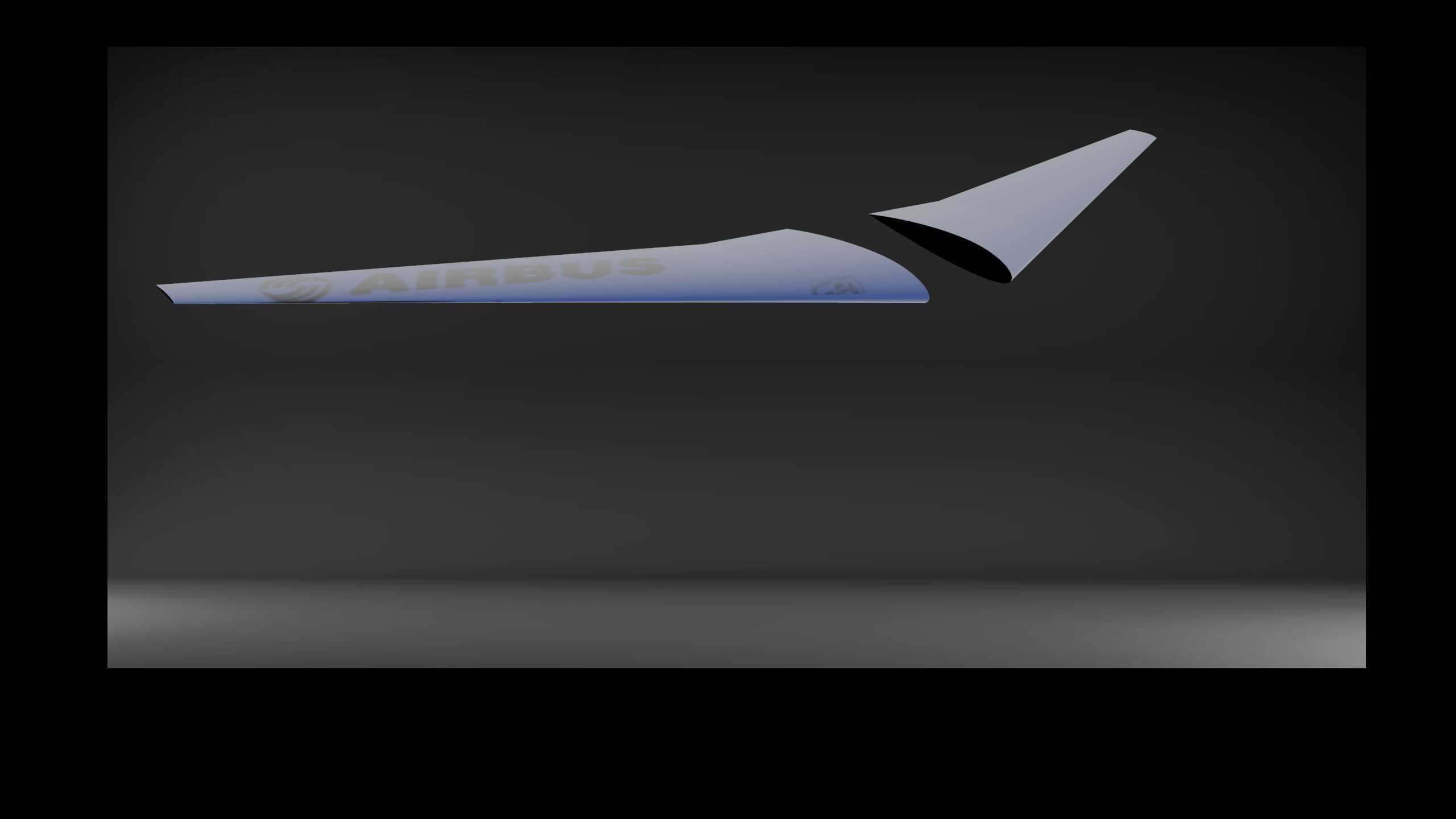

基于NACA翼型的民用客机机翼表面结构

在民用航空器的结构设计环节，机翼表面的曲面精度直接决定整机巡航阶段的气动效率，也是结构设计人员开展气动仿真、结构强度校核的核心载体。本次呈现的翼面结构参考成熟NACA翼型族参数构建，覆盖主翼中段与翼梢小翼衔接区域的完整曲面形态，可直接用于气动外形验证、装配干涉检查等前期设计环节。从实际工程应用场景来看，这类翼面结构可作为高校航空类专业课程设计的建模参考，也能为通航小飞机改型、无人机翼面优化的设计人员提供曲面构建思路，还可用于风洞试验前的数字孪生预演，提前排查曲面曲率突变带来的气流分离风险。设计过程中优先保证翼型弦向的曲率连续性，沿展向的扭转角变化完全符合低速巡航工况的升阻比要求，翼梢段的上反角设计兼顾了翼尖涡流抑制与结构减重的双重需求，曲面拼接处严格做到G2连续，避免后续CFD仿真时出现网格畸变问题。从安装边界来看，该翼面结构预留了与机翼主梁、翼肋的贴合安装面，主翼根部的连接端面完全匹配常规中单翼客机的机身对接弧度，不需要额外做曲面修补就能完成翼身组合体的装配；翼梢段的对接端面设置了统一的安装基准，可适配不同高度的翼梢小翼改型方案，方便设计人员快速迭代不同翼梢构型的气动表现。实际建模过程中，先通过翼型坐标点生成基准翼型曲线，再沿展向按设计扭转角放样生成主曲面，对前缘缝翼、后缘襟翼的安装区域做了曲面预留，后续可直接拆分出活动翼面的独立结构，不需要重新构建基础曲面；翼面的厚度分布沿弦向严格遵循承力要求，前缘区域厚度满足防冰管路、前缘缝翼作动机构的布置空间，后缘区域厚度适配襟翼滑轨、扰流板作动器的安装需求，不会出现曲面与内部机构干涉的问题。对于刚接触航空结构建模的设计人员来说，这类翼面结构的构建逻辑能帮助理解翼型参数到实体曲面的转化过程，掌握大曲率航空曲面的建模技巧，避免出现曲面褶皱、曲率不连续等常见建模问题；在开展气动载荷校核时，该曲面的曲率分布完全符合工程计算要求，可直接导入仿真软件划分面网格，减少前期几何清理的工作量。
