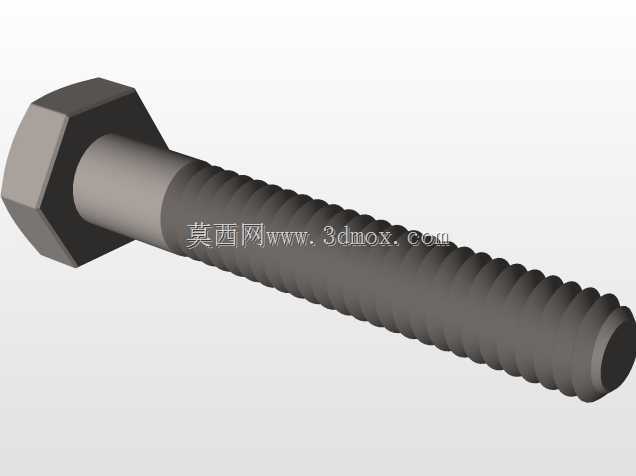

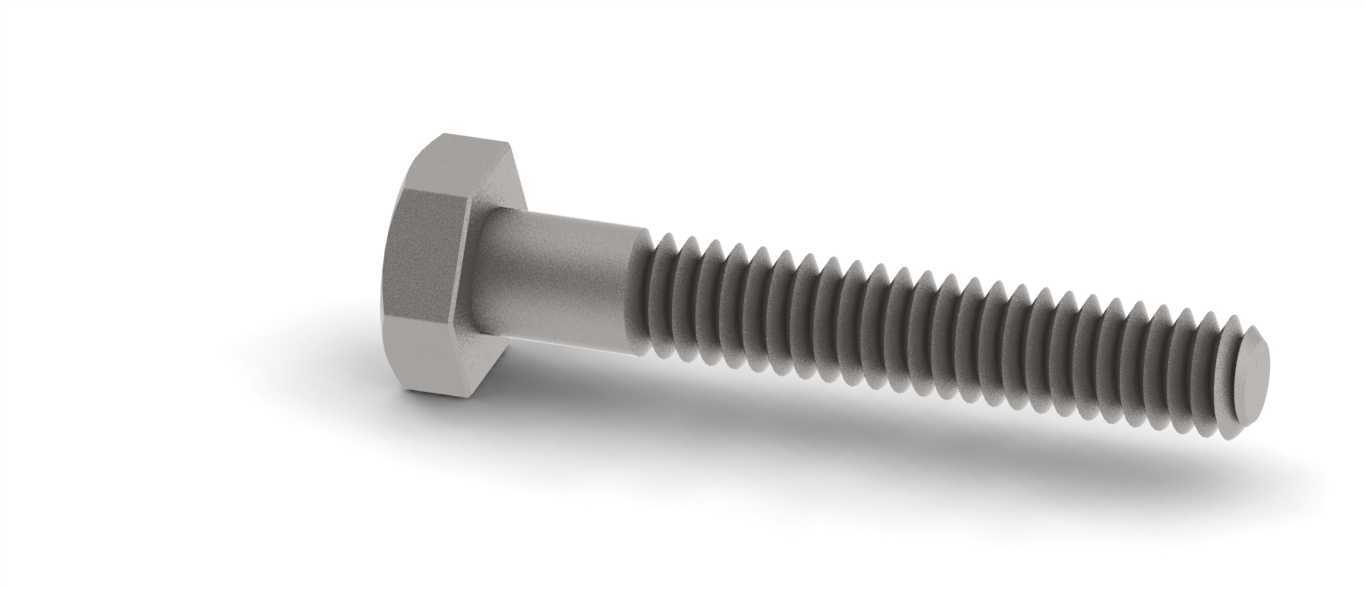

V形螺纹六角头紧固螺栓结构设计

在各类机械装配场景中，螺纹紧固件是应用最广泛的基础连接元件，这款V形螺纹六角螺栓主要面向需要中等预紧力、频繁拆装的设备连接工位，比如小型输送线机架拼接、工装夹具的模块固定、通用机床外防护板安装等场景，相比普通三角螺纹紧固件，V形螺纹的牙型角经过优化调整，螺纹副接触应力分布更均匀，在承受轴向交变载荷时，牙根处的应力集中系数更低，不容易出现螺纹滑牙、疲劳断裂的问题。从设计逻辑来看，这款螺栓的六角头部采用标准对边尺寸设计，能够适配常规的呆扳手、套筒扳手作业，头部与螺杆衔接处做了圆角过渡处理，避免装配拧紧时头部与螺杆交接位置因应力集中产生断裂，螺杆部分分为光杆段与螺纹段，光杆段的直径与螺纹大径保持一致，当被连接件的安装孔为铰制孔时，光杆段可以起到一定的定位作用，承受部分横向剪切载荷，减少螺纹副的横向受力，提升连接可靠性。螺纹段的V形牙型经过参数优化，牙侧角的不对称设计让螺纹旋合时的导向性更好，手工拧入时不容易出现错牙、卡滞的问题，螺纹收尾处采用退刀槽结构，保证螺纹末端能够完全旋合到螺母或者螺纹孔底部，不会出现尾牙干涉导致的预紧力不足问题。在安装边界上，这款螺栓的头部高度符合通用紧固件的安装空间要求，不需要额外预留过大的扳手操作空间，在狭窄的设备内部工位也能完成拧紧作业，螺杆长度覆盖常用的连接厚度范围，当被连接件总厚度在螺杆有效夹持长度范围内时，不需要额外加装垫片就能保证足够的螺纹旋合长度，满足常规工况下的防松要求。实际应用中，这类螺栓可以配合弹簧垫圈、平垫圈使用，在有振动的工况下能够有效防止螺纹副松动，相比焊接、铆接等永久连接方式，采用这款螺栓连接的结构拆装方便，便于设备后期的维护保养与零部件更换，在通用机械制造、小型自动化设备装配、五金工装制作等领域都有很高的适配性。建模过程中对螺纹牙型的细节做了还原，能够直观展示V形螺纹与普通三角螺纹的结构差异，也可以直接用于装配模拟、干涉检查等设计环节，帮助设计人员提前验证连接结构的空间合理性，避免实际装配时出现扳手空间不足、螺纹旋合长度不够等问题。
