皮卡导轨快装式工具挂载固定拾捡器结构

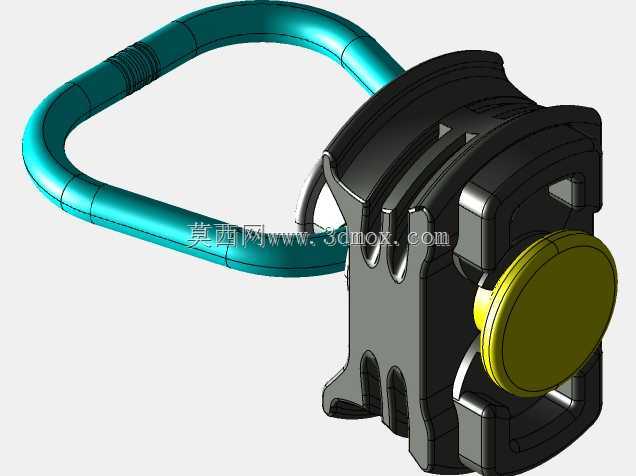

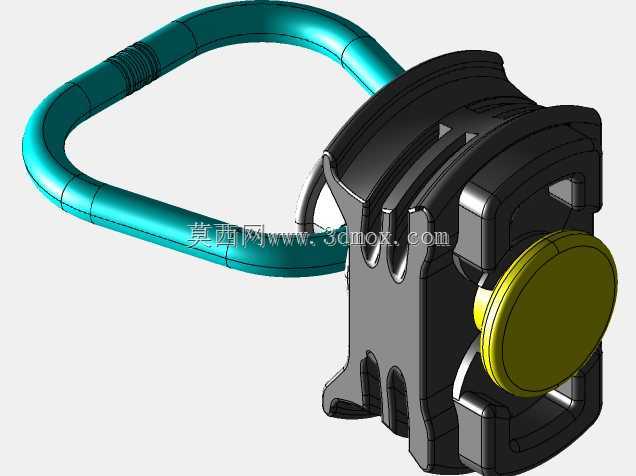

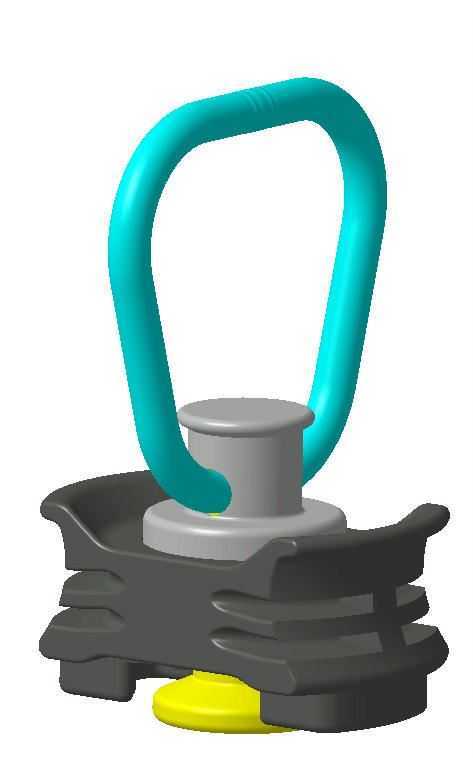

这款固定拾捡器主要适配皮卡货厢的标准导轨安装场景，在户外作业、工程运维、户外露营等需要随车携带零散工具、挂载配件的场景中使用，解决传统皮卡货厢内工具零散堆放、行驶中晃动移位、取用耗时的问题。从结构设计来看，整体采用提环式操作结构，顶部的环形提手做了大圆角过渡处理，握持时贴合手掌受力轮廓，操作时无需额外工具，单手上提即可完成解锁动作，下压即可自动锁止，戴劳保手套操作时也不会出现卡滞、滑脱的问题。底部的卡接基座做了多道平行卡槽结构，卡槽的轮廓尺寸完全匹配市面主流皮卡货厢侧边的通用导轨截面，安装时无需对货厢导轨做打孔、焊接等破坏性改造，直接对准导轨槽推入即可完成预定位，锁止后基座与导轨的配合间隙控制在0.2mm以内，车辆在非铺装路面颠簸行驶时也不会出现松旷、异响的问题。基座中部的柱状连接座做了台阶式限位结构，提环下压锁止时，台阶面会紧密贴合基座上端面，将提环的操作力均匀传导到整个卡接结构上，避免局部应力集中导致的结构断裂问题。基座底部设置的黄色弹性缓冲垫，在锁止状态下会紧贴导轨上表面，一方面抵消行驶过程中的振动冲击，另一方面避免金属基座直接接触导轨表面造成漆面磨损、锈蚀的问题。从安装边界来看，整体结构的横向宽度适配常规皮卡导轨的安装间距，安装后突出导轨表面的高度控制在合理范围内，不会影响货厢盖板的正常闭合，也不会和货厢内放置的大件货物产生干涉。设计过程中针对操作力做了反复调校，提环解锁的操作力控制在15N到20N之间，既不会因为操作力过小导致行驶中误触解锁，也不会因为操作力过大导致单人操作困难。卡接基座的卡槽内侧做了微小的倒刺结构，锁止后倒刺会卡入导轨表面的防滑纹路内，进一步提升纵向抗滑移能力，即使挂载重量达到额定负载，在车辆急加速、急减速的工况下也不会出现位置偏移。整个结构没有零散的小零件，日常使用中不会出现零件脱落丢失的问题，提环与基座的连接部位做了全包式的转轴结构，避免户外使用时泥沙、灰尘进入转轴缝隙导致的操作卡滞，在多尘、多雨的户外作业环境下也能保持稳定的操作手感。
