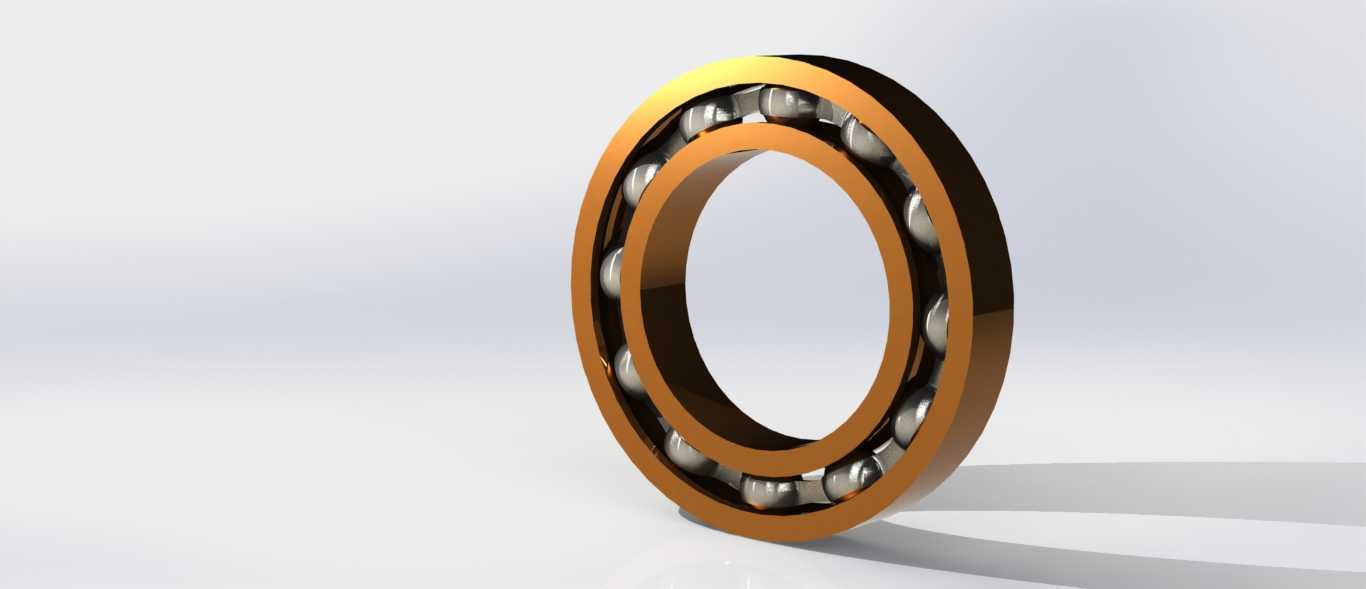

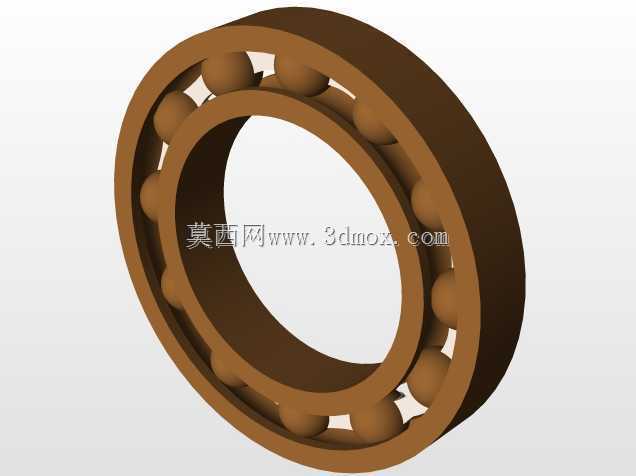

径向深沟滚珠轴承三维结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:229771
  • 径向深沟滚珠轴承三维结构设计
  • 径向深沟滚珠轴承三维结构设计

作为回转传动系统里应用最广的基础支承部件,这类径向深沟结构的滚珠轴承,几乎覆盖了从普通民用机电到工业重型装备的各类回转场景,小到家用风扇的电机转轴、办公设备的送纸辊,大到输送机托辊、机床主轴的辅助支承、中小型减速机的输入输出轴端,都能见到它的身影。它的核心作用是在支承回转轴类零件的同时,将轴运转过程中的径向载荷顺畅传递到轴承座或机壳上,同时把轴与固定座之间的滑动摩擦转化为滚动摩擦,大幅降低运转过程中的摩擦损耗与发热,减少零件磨损速率,提升整套传动系统的运转效率与使用寿命。

从结构设计逻辑来看,这类轴承采用双滚道套圈搭配均匀排布的钢珠作为滚动体,内外圈的滚道截面为与钢珠半径匹配的圆弧凹槽,滚道曲率略大于钢珠半径,既可以保证钢珠在滚道内顺畅滚动,又能在承受径向载荷时让接触应力均匀分布,避免局部应力集中导致的早期点蚀失效。保持架采用兜孔结构将每颗钢珠等距分隔,防止钢珠在运转过程中相互挤压摩擦,保证所有滚动体均匀承载,避免出现局部载荷过大的问题。这类轴承除了承受主要的径向载荷外,也能在一定范围内承受双向的轴向载荷,当轴系出现少量轴向窜动时,依然可以保持稳定的支承性能,不需要额外增设轴向定位轴承,简化很多中低载荷轴系的结构设计。

在实际选型与安装适配层面,这类轴承的外形尺寸遵循通用的标准化系列,内圈与轴的配合采用基孔制,根据载荷工况选择过渡或过盈配合,外圈与轴承座孔的配合采用基轴制,安装时需要保证轴肩与座孔挡肩的高度符合安装边界要求,挡肩高度不能超过轴承套圈的倒角尺寸,否则会导致轴承无法安装到位,同时要预留合适的密封与润滑空间。设计建模过程中,需要精准还原滚道的曲率参数、钢珠的直径与排布数量、保持架的兜孔位置与间隙,套圈的倒角、密封槽的尺寸也要符合标准规范,保证模型导入装配环境后,可以直接用于轴系的干涉检查、装配模拟,也能用于后续的有限元受力分析,验证不同载荷下轴承的接触应力分布与变形量,为整套传动系统的结构优化提供准确的模型依据。日常运维中,这类轴承可以通过加注润滑脂或润滑油实现滚动体与滚道之间的润滑,降低摩擦噪音,阻挡外界粉尘、水汽进入滚道内部,延长轴承的实际使用寿命。
