航天级低剖面带肩螺钉锁紧支架结构

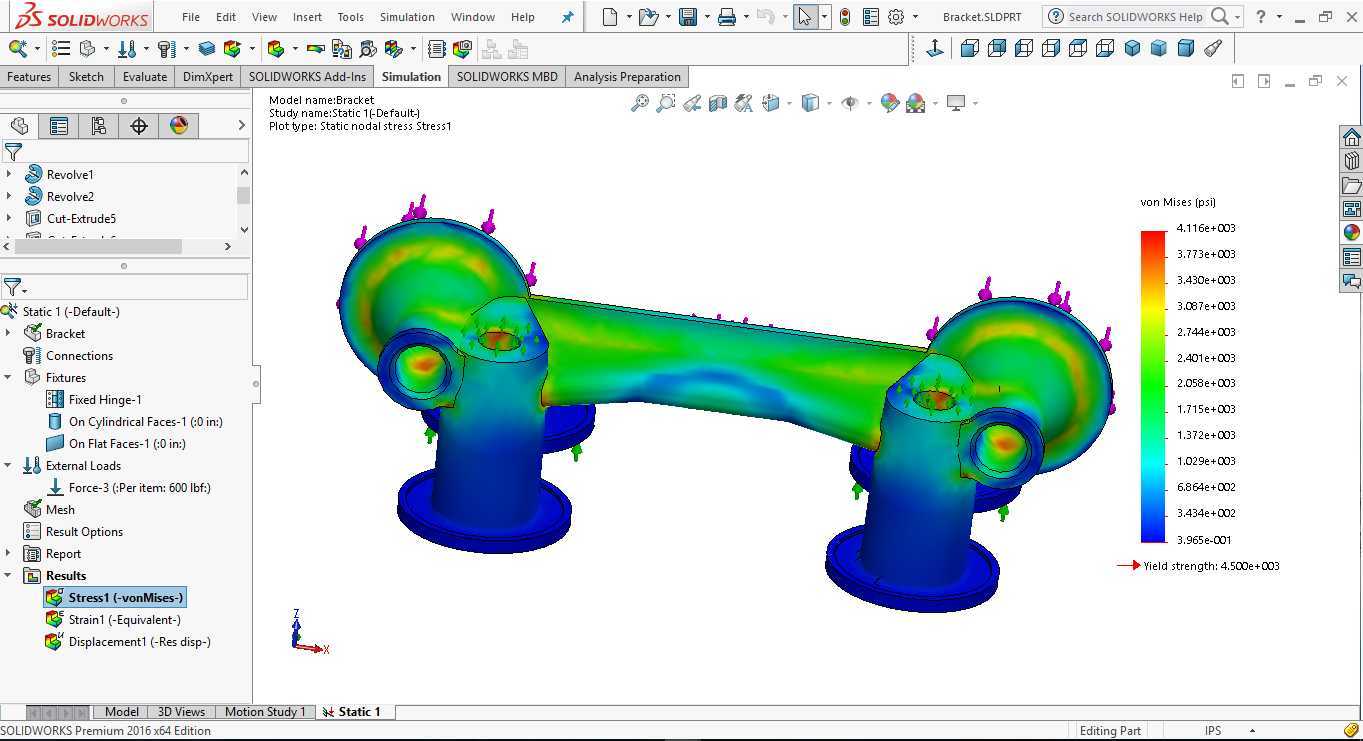

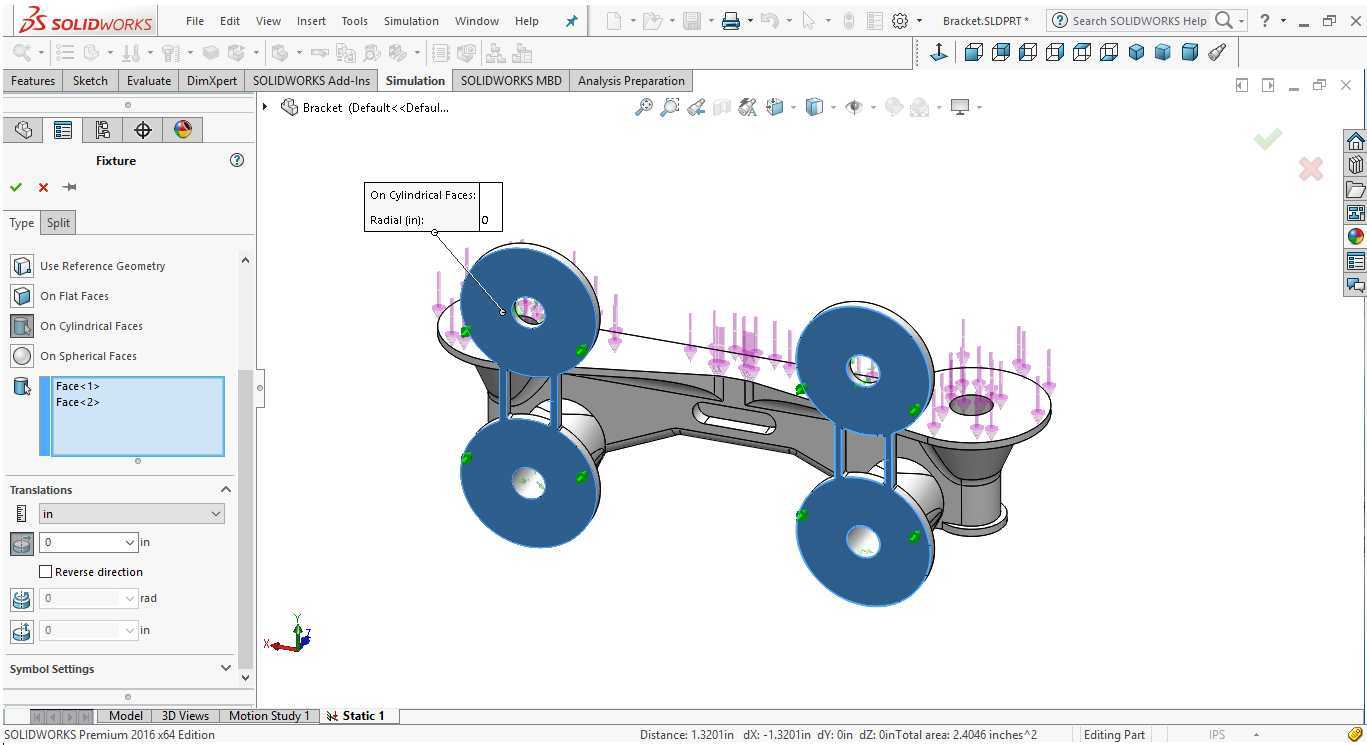

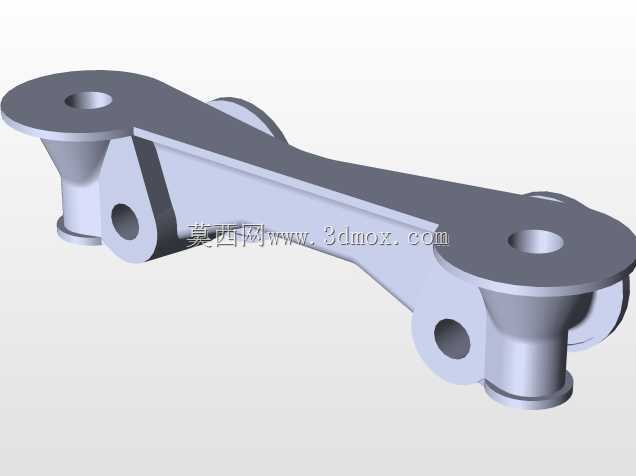

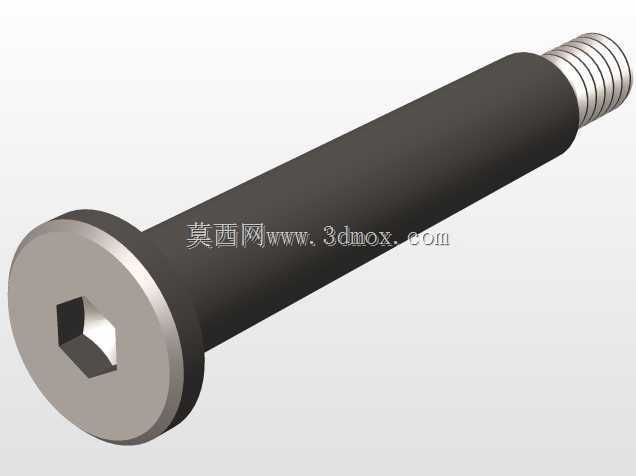

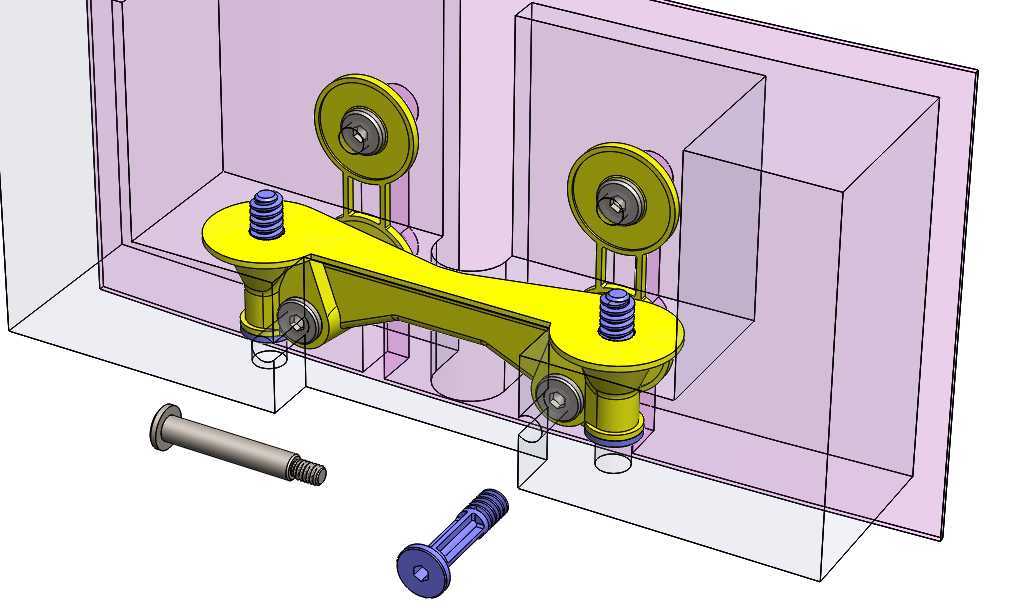

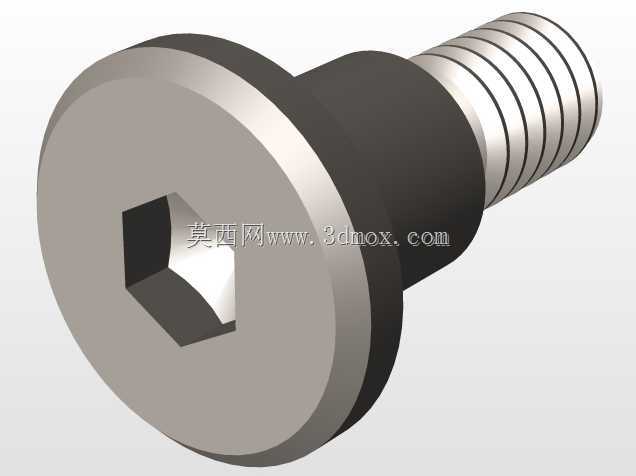

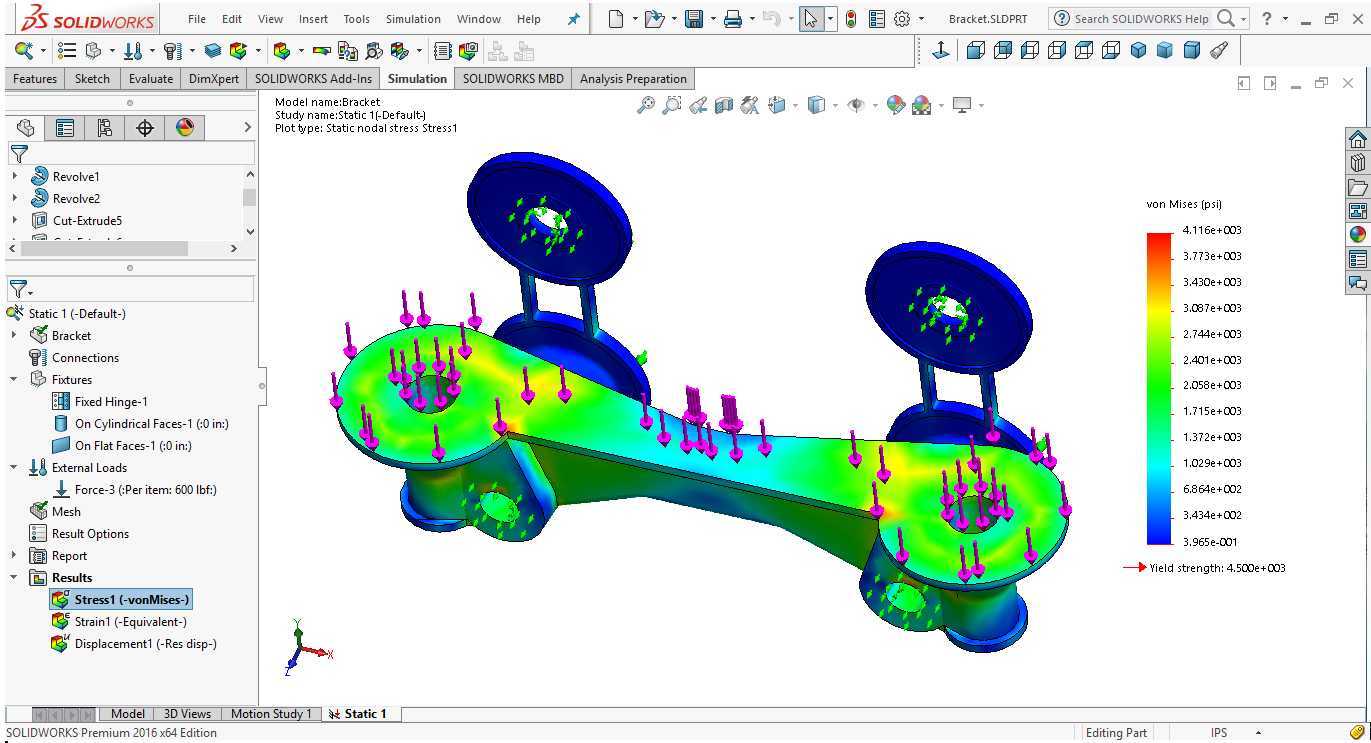

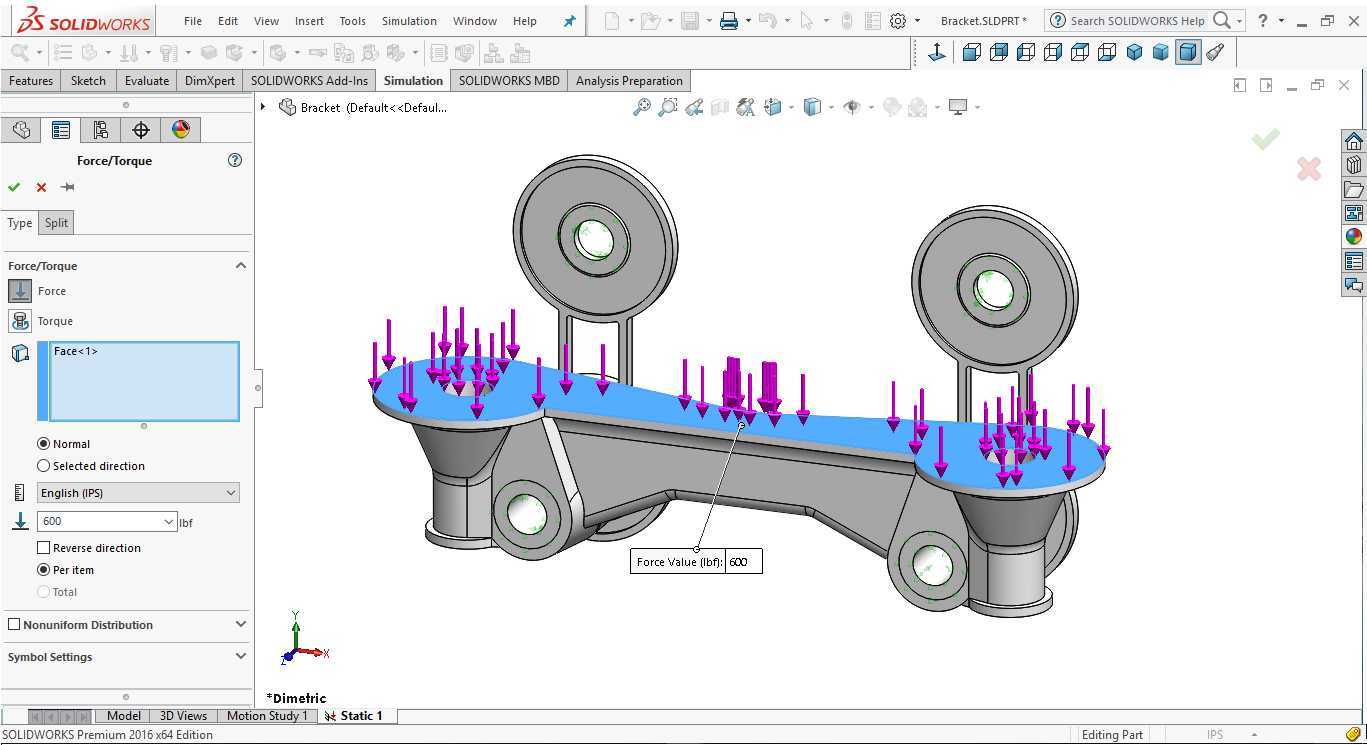

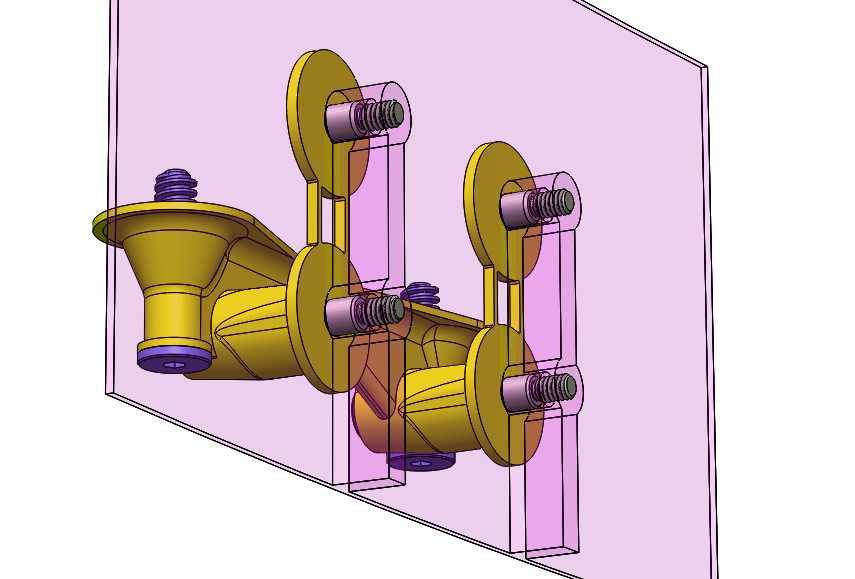

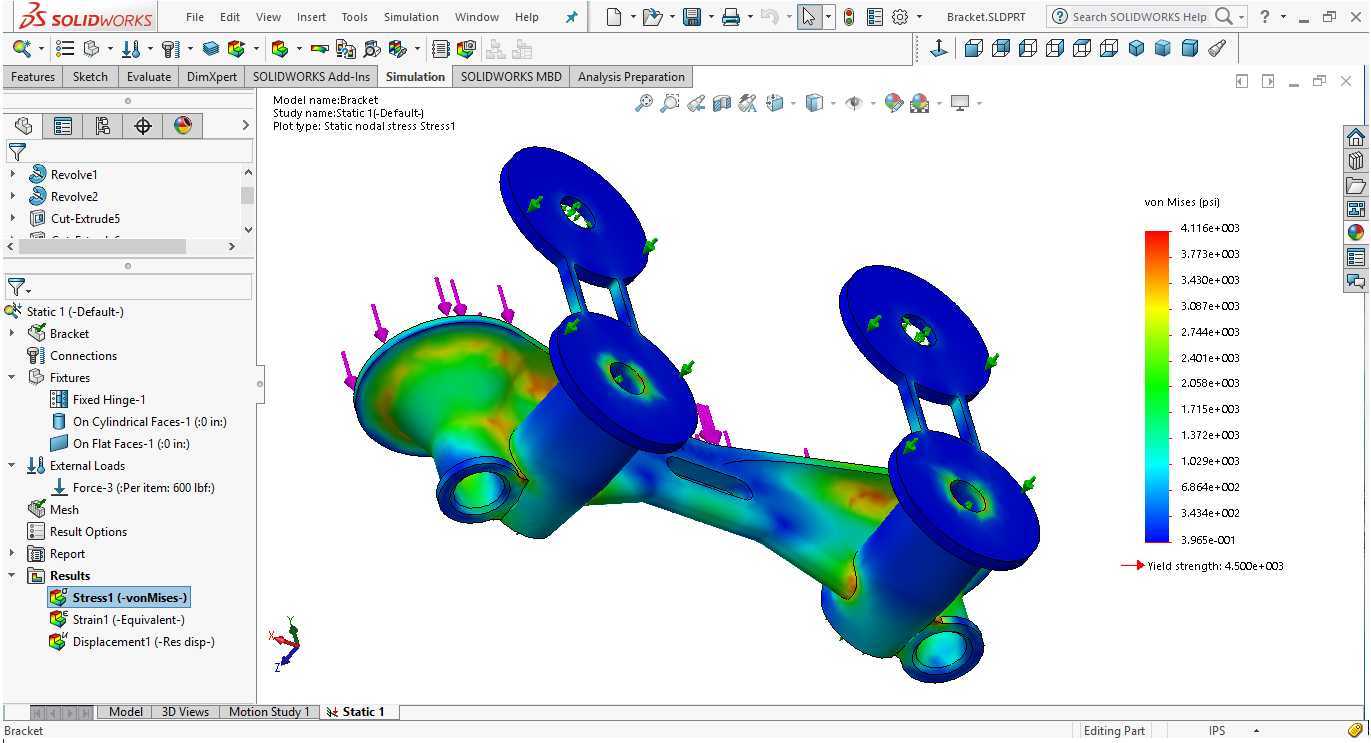

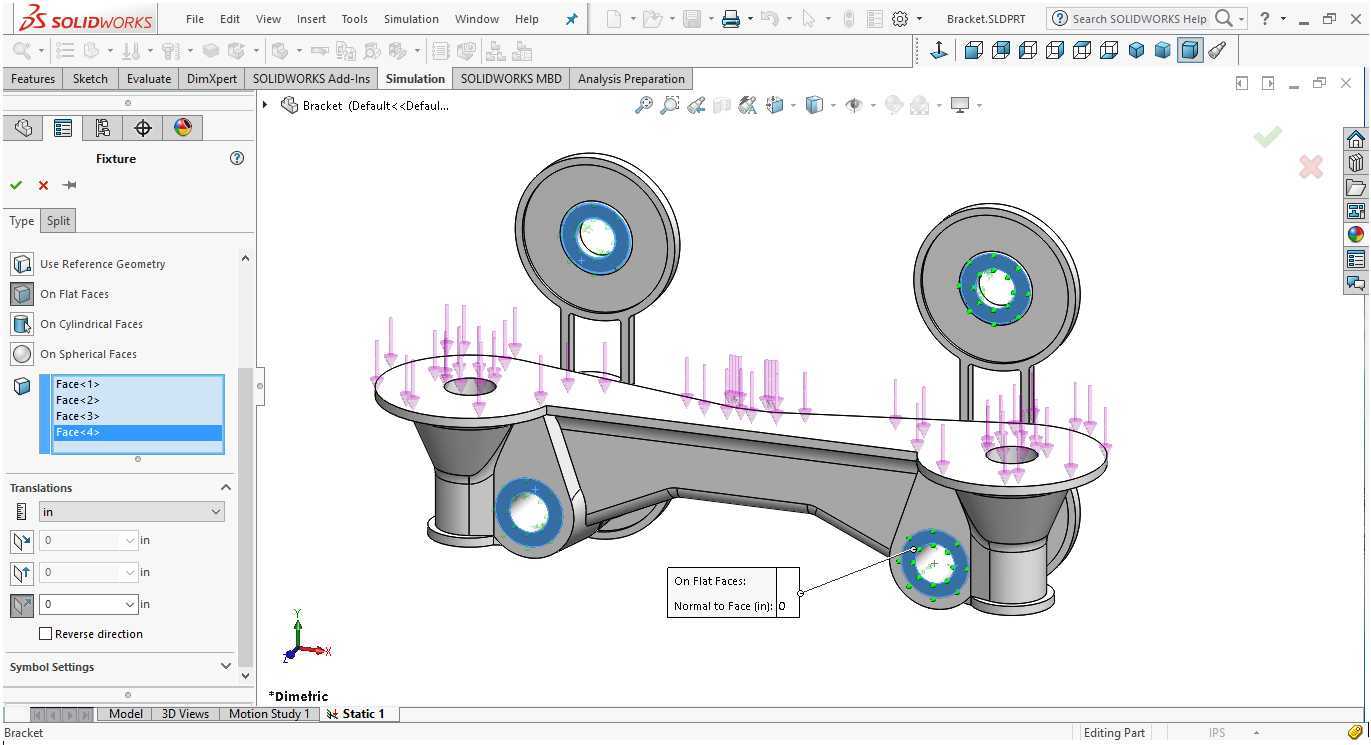

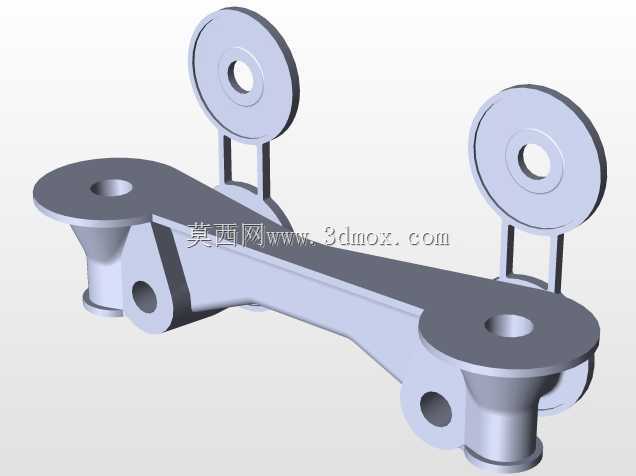

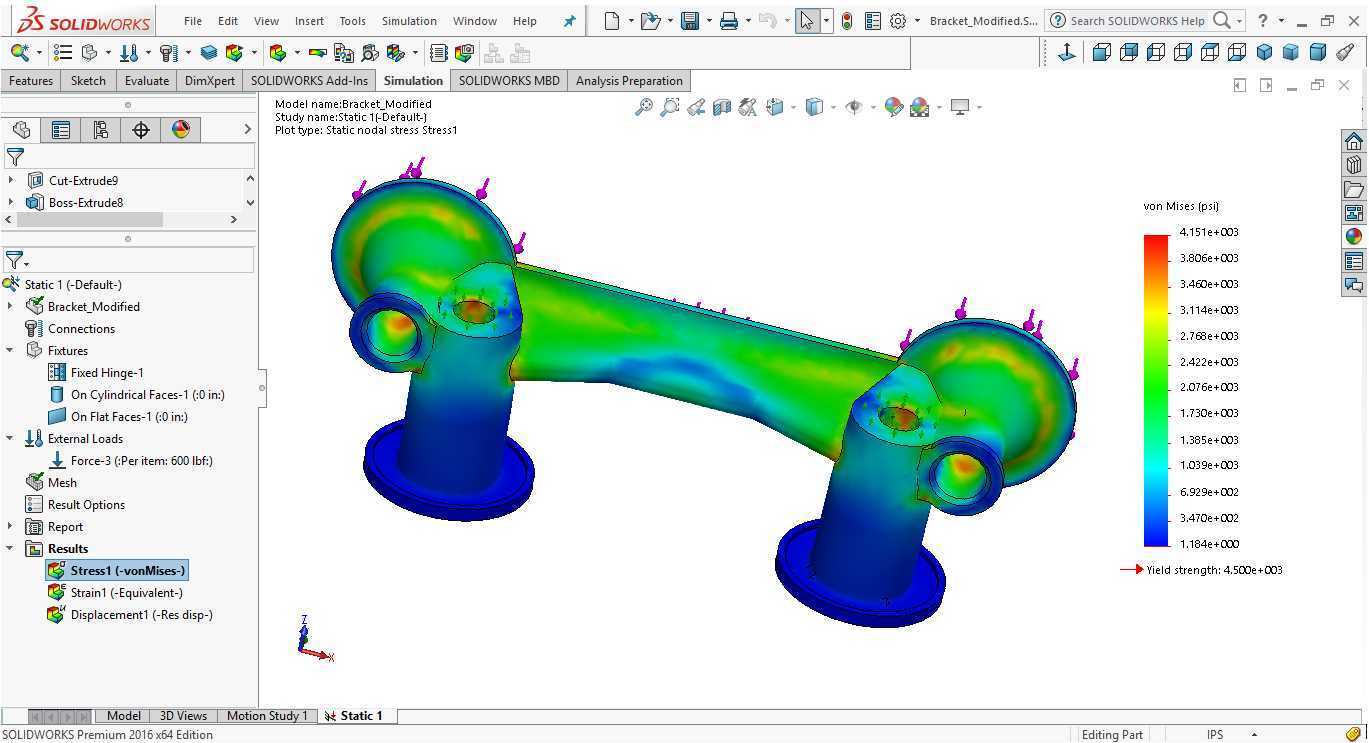

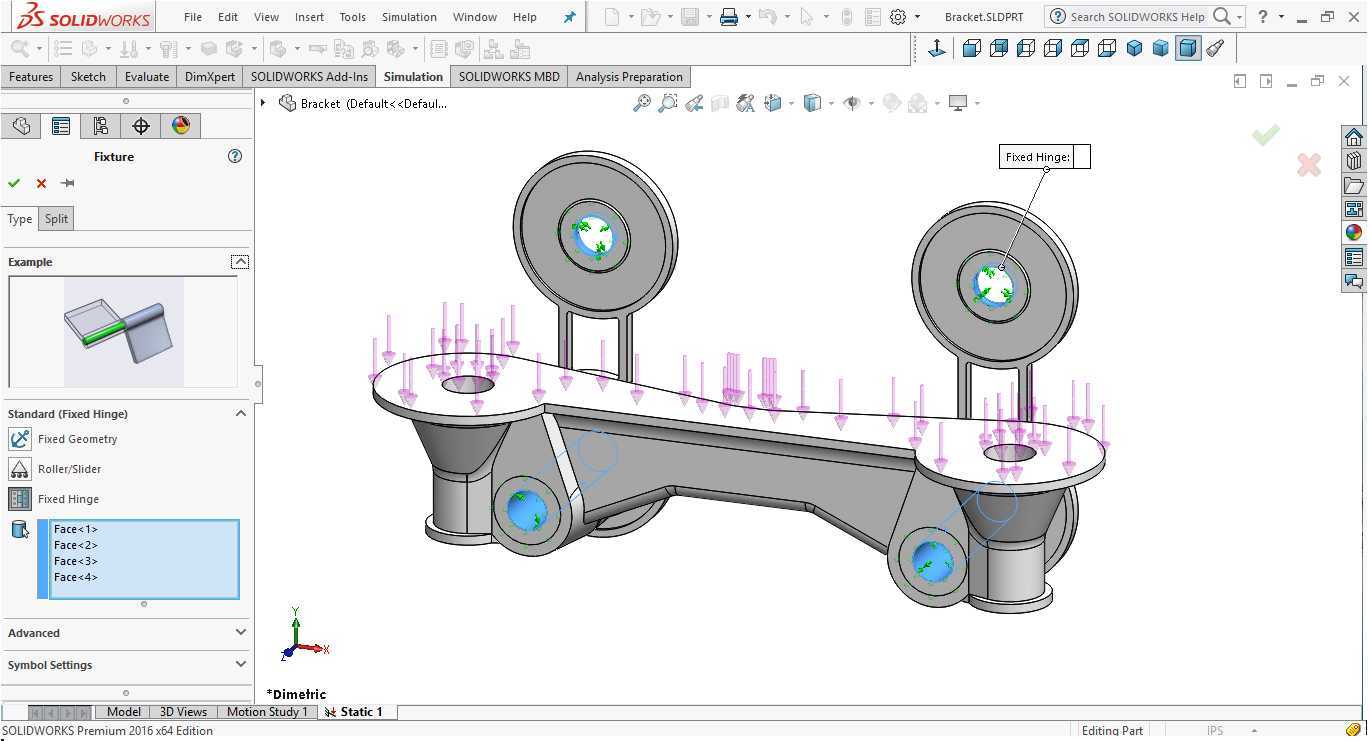

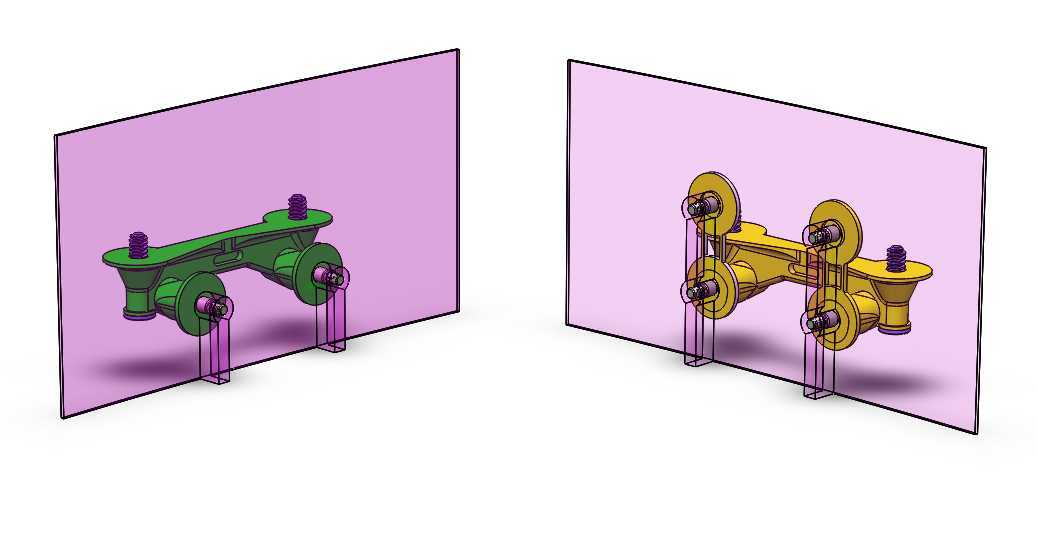

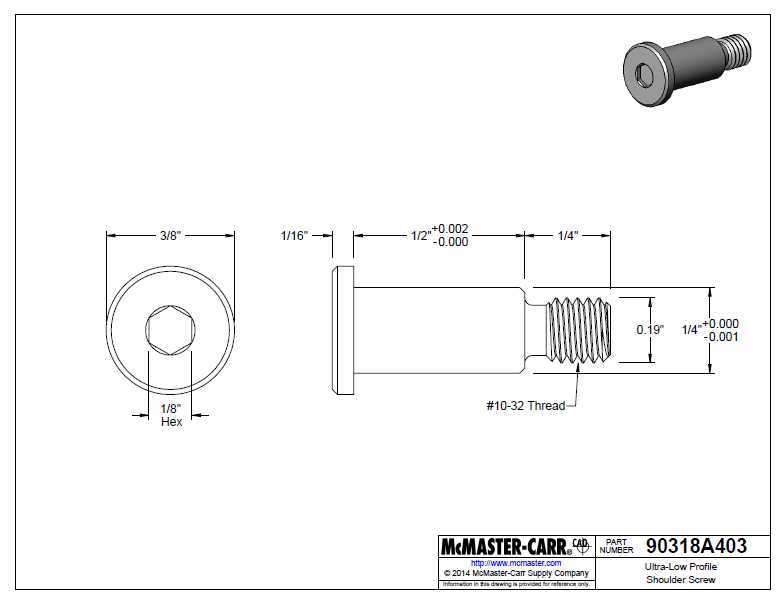

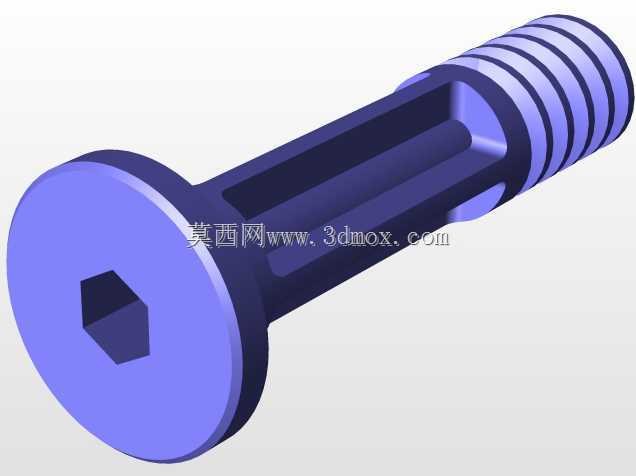

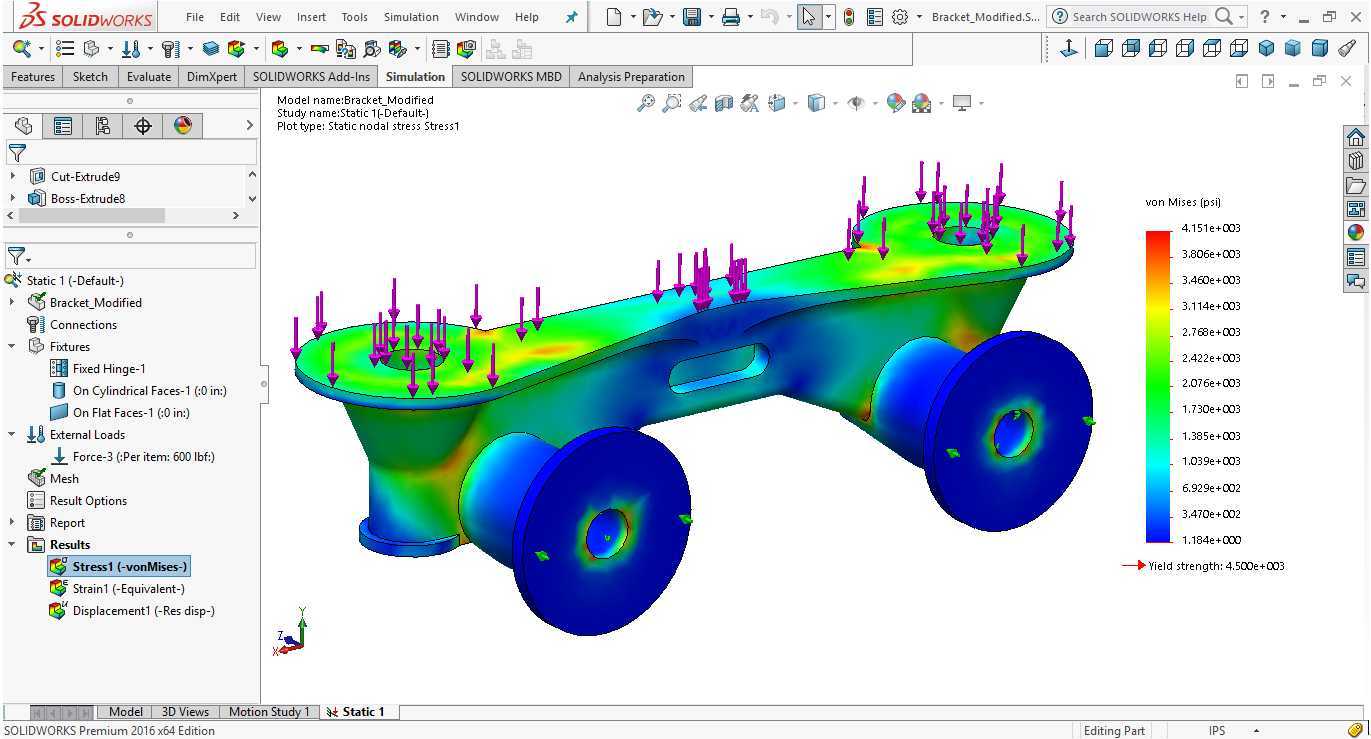

这款支架主要面向小型航天级适配连接场景，可用于Centaur级间适配器的配套安装工位，承担相邻功能组件的定位与载荷传递作用，实际使用中无需对配套螺钉施加额外扭矩或张力载荷，即可在安装孔位处实现固定铰链约束，大幅降低装配环节的操作要求与应力预紧风险。从结构设计逻辑来看，整体采用对称式双安装凸台布局，两个带滚轮的铰接臂通过中部主体连为一体，上部设置两个带肩螺钉安装位，下部对应设置铰接销轴孔位，安装时可直接卡入预设的安装腔体内，通过超低剖面带肩螺钉完成上部定位，配合贯穿式销轴完成下部铰接，所有安装螺栓的走线均被约束在预设的设计包络内，不会出现超出安装边界的干涉问题。设计过程中针对应力分布做了多轮迭代优化，初始方案中上部安装凸台承担了全部传递载荷，对应安装凸台位置的应力水平极低，存在明显的材料冗余，优化方案直接消除了上部安装孔位的多余支撑结构，在保证最大冯·米塞斯应力维持在原有安全水平的前提下，大幅削减了整体结构重量，减重幅度接近原重量的12%，对于载荷重量约束严苛的航天应用场景而言，这类减重优化的实际价值十分突出。安装边界方面，支架适配的安装孔直径为0.22英寸，优化后配套平台的安装孔尺寸放大至0.27英寸，装配时无需在大螺钉螺栓上额外施加外部荷载即可完成就位，也可适配带梯形螺纹的专用轻型螺钉进一步降低整体装配重量。铰接位置的滚轮采用同轴销轴固定，转动过程中与安装腔内壁的接触面做了间隙预留，不会出现转动卡滞问题，接触片的边缘距离满足基准A和基准B表面的区域公差要求，固定铰链的圆柱面与基准A3轴线保持径向位移为0的约束状态，垂直于凸台表面的方向上位移约束为0，螺钉头下的分割表面区域直径设置为0.375英寸，可均匀承受1.600lbf的施加荷载，两个下部安装凸台几乎能够承载全部传递载荷，长期使用下不会出现局部应力超限导致的结构变形问题。
