内置线缆伸缩式气动灯杆结构设计

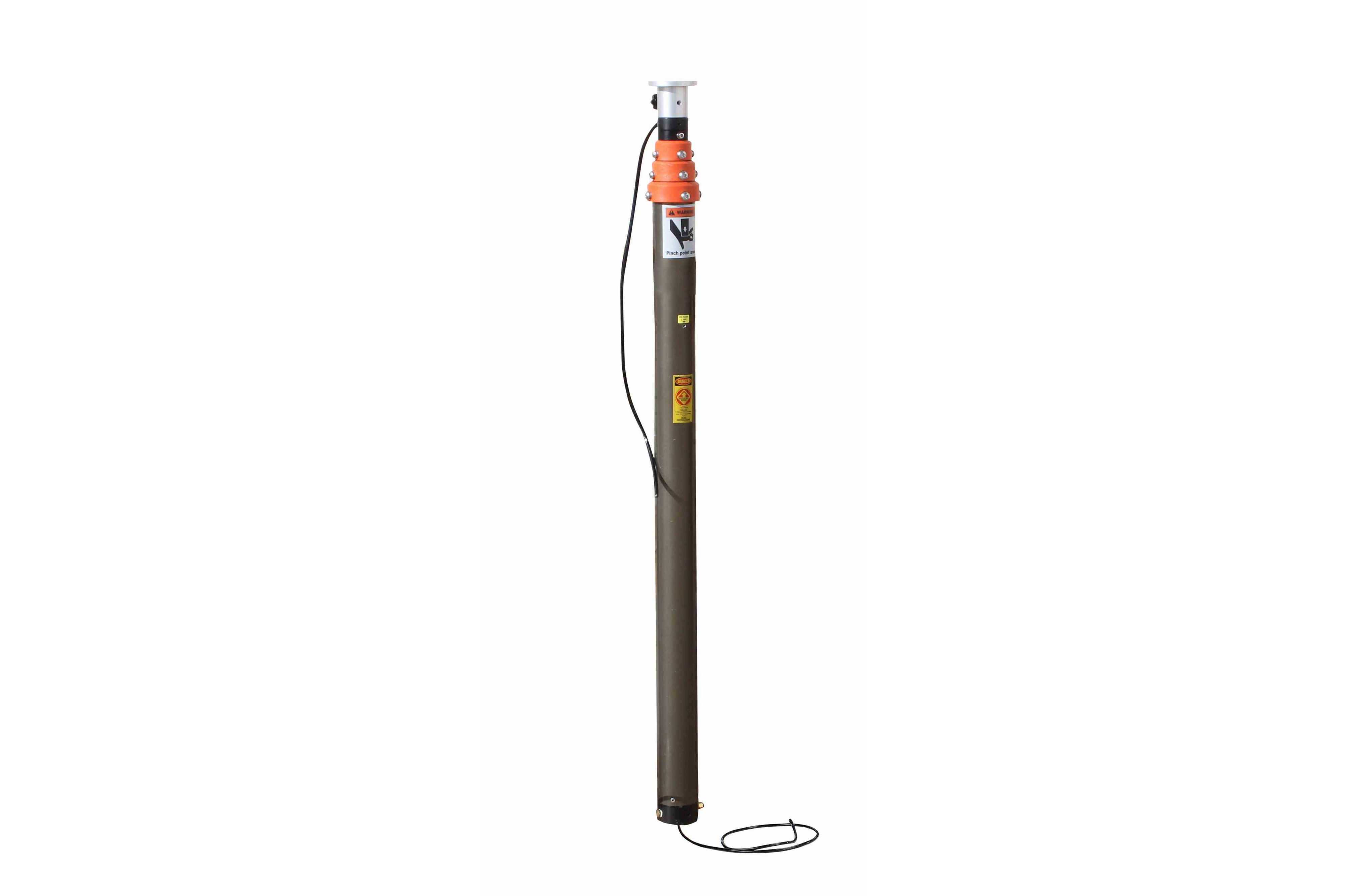

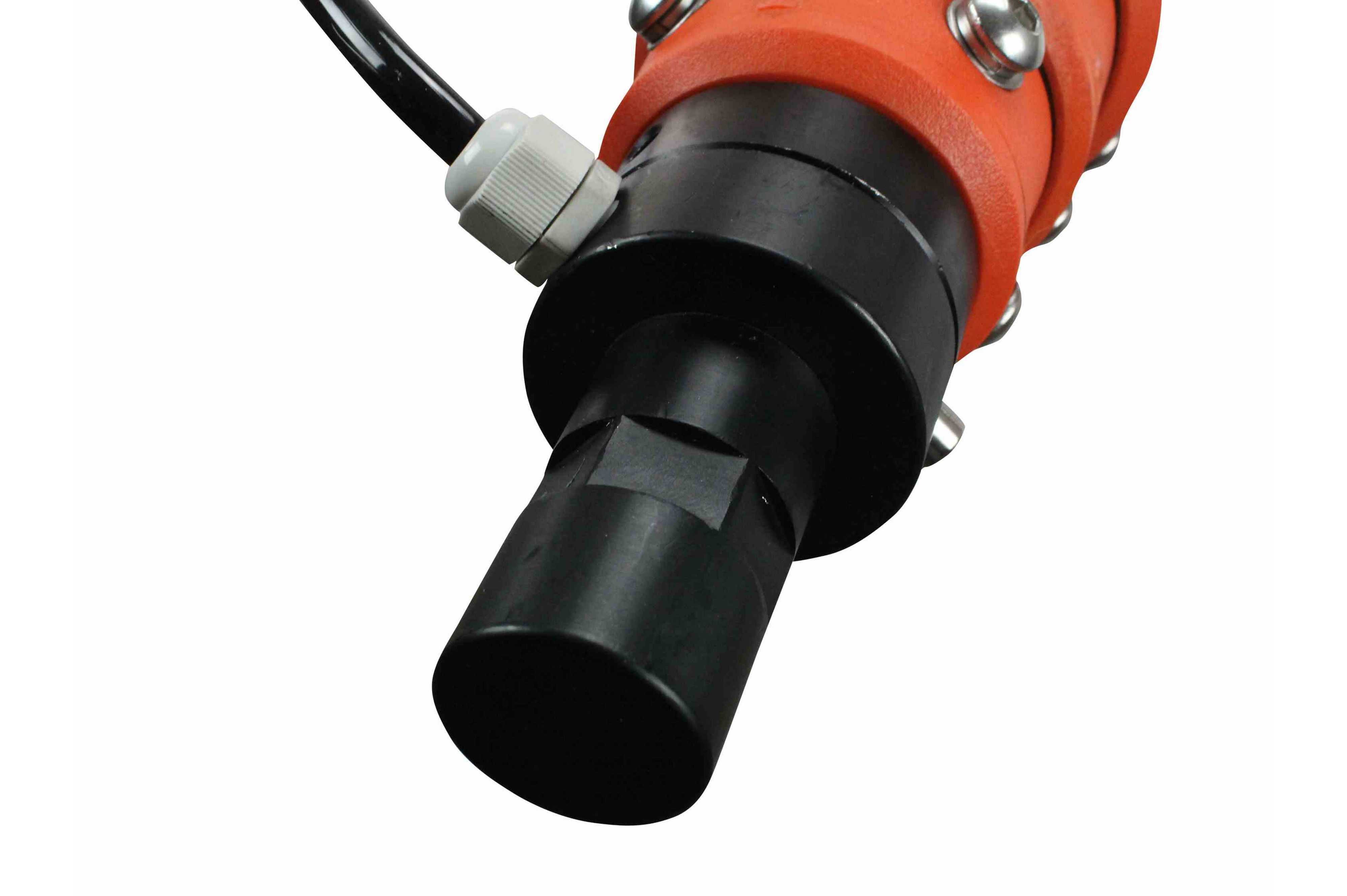

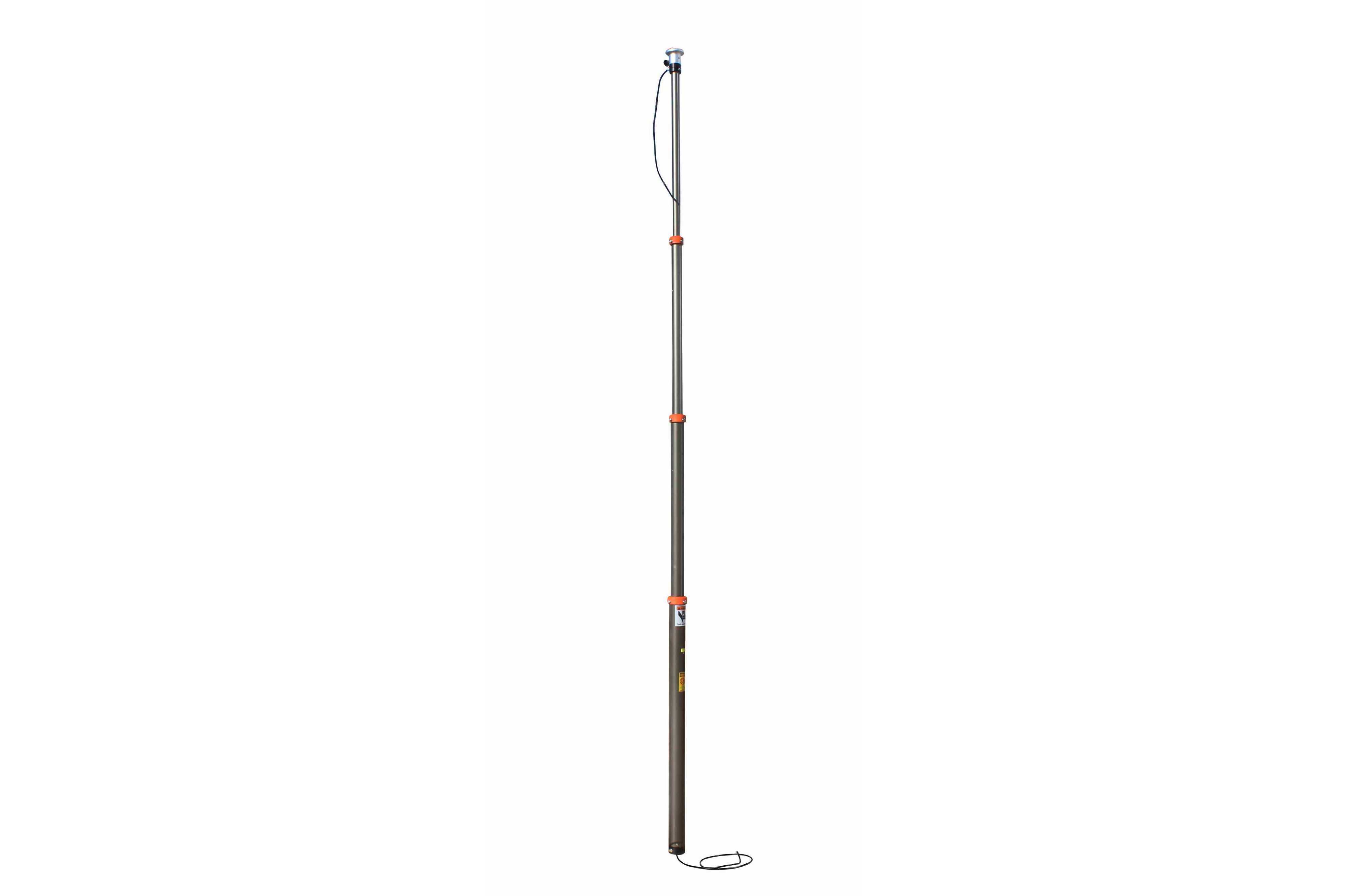

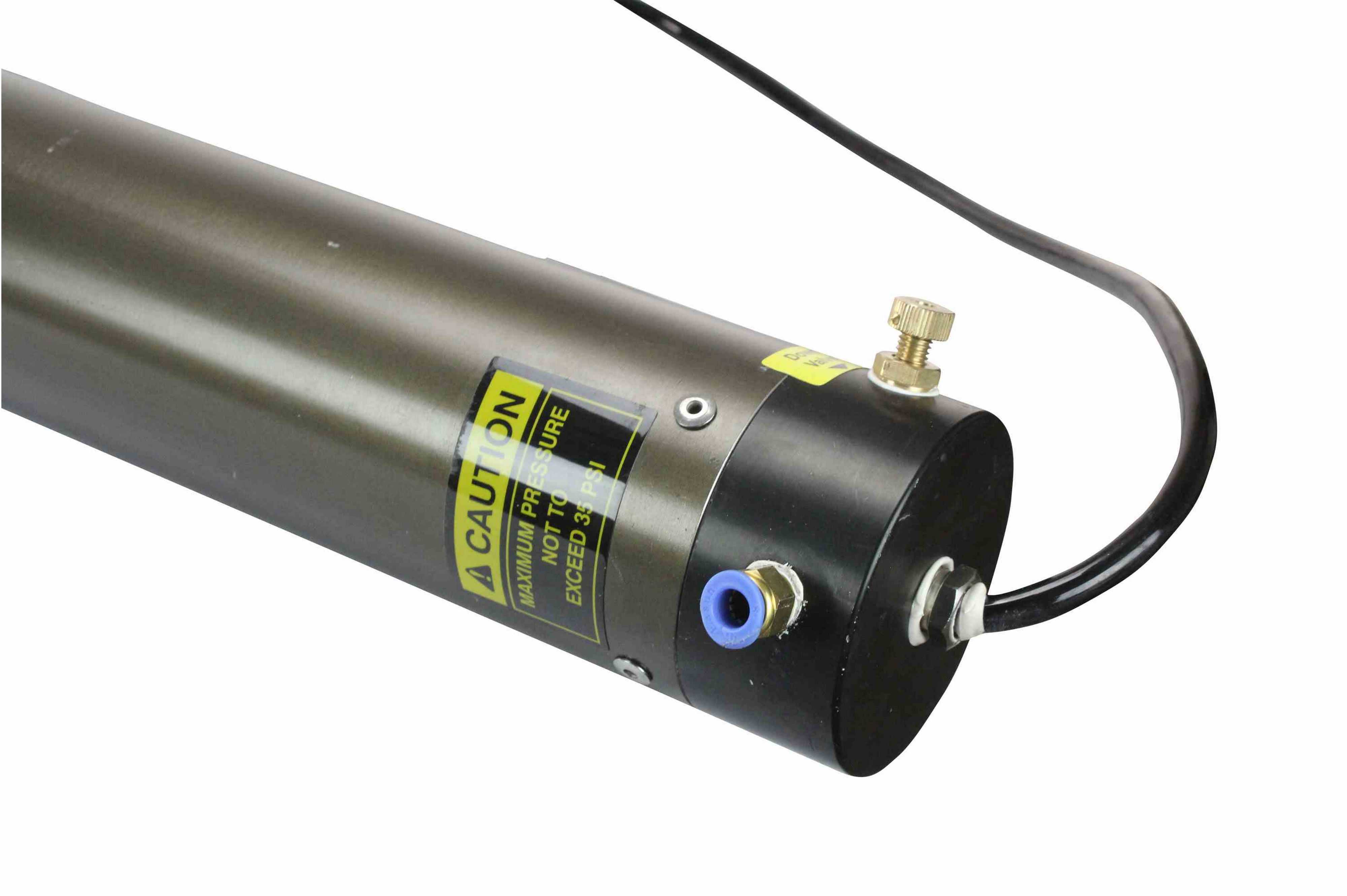

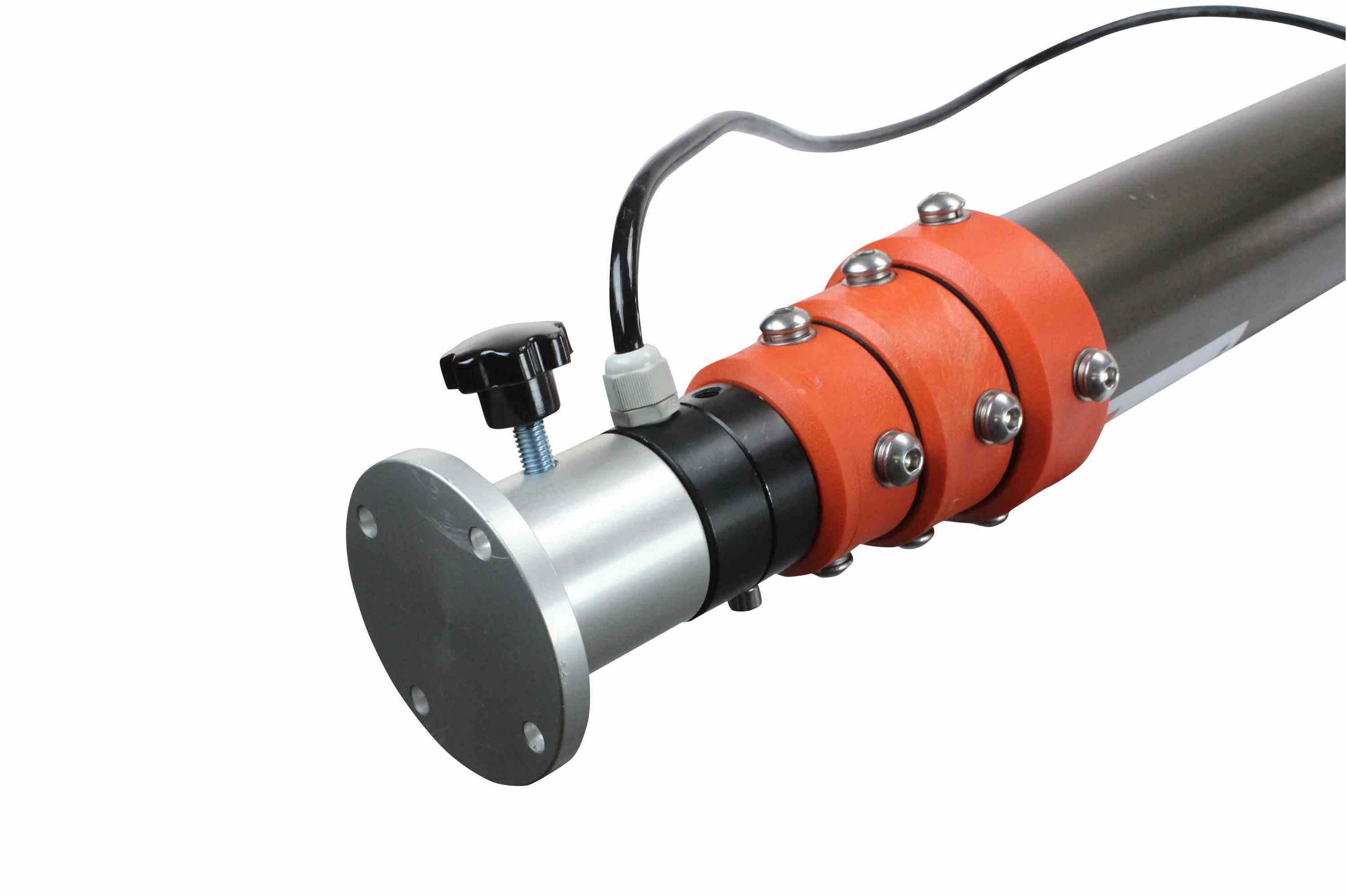

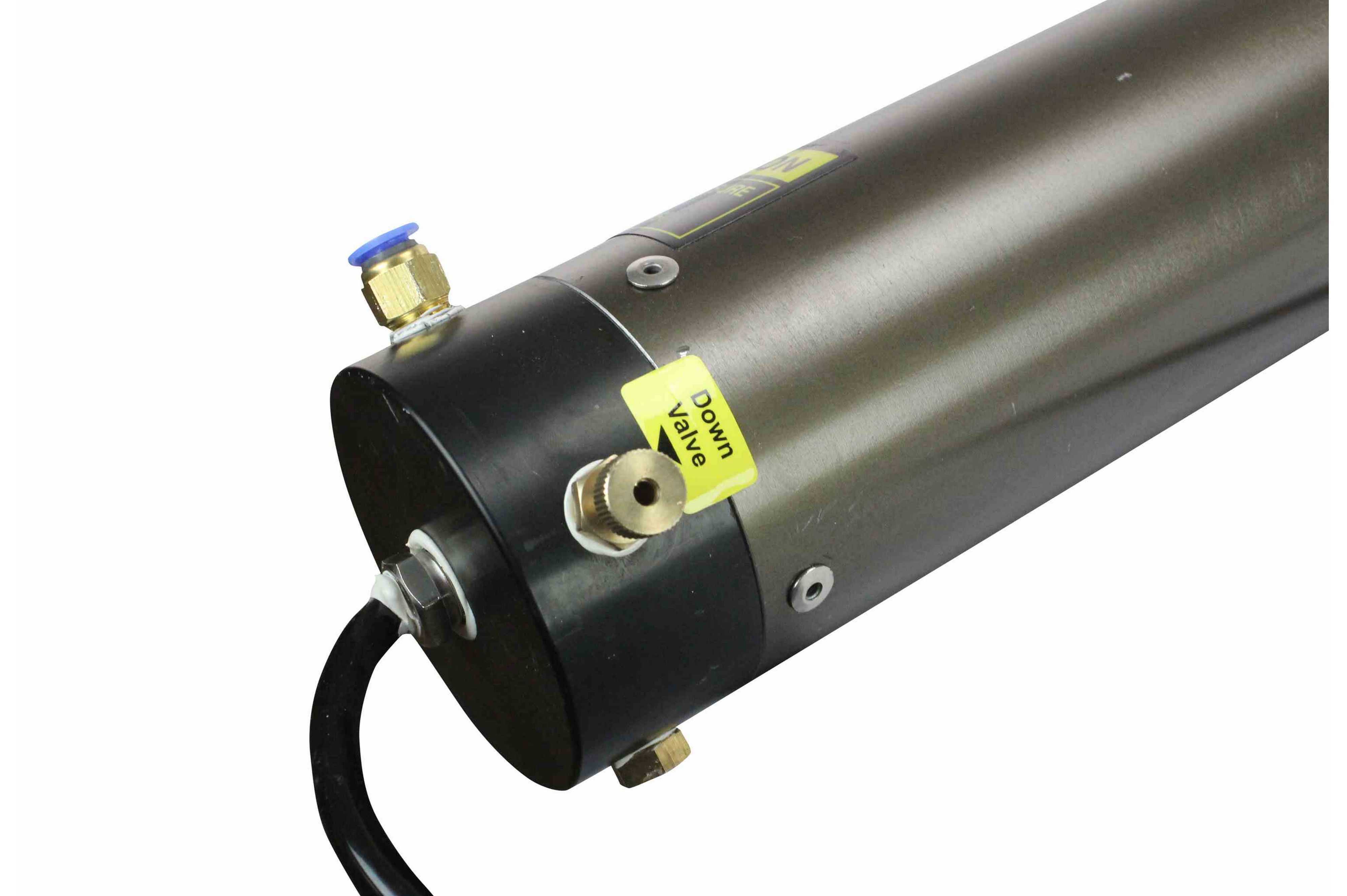

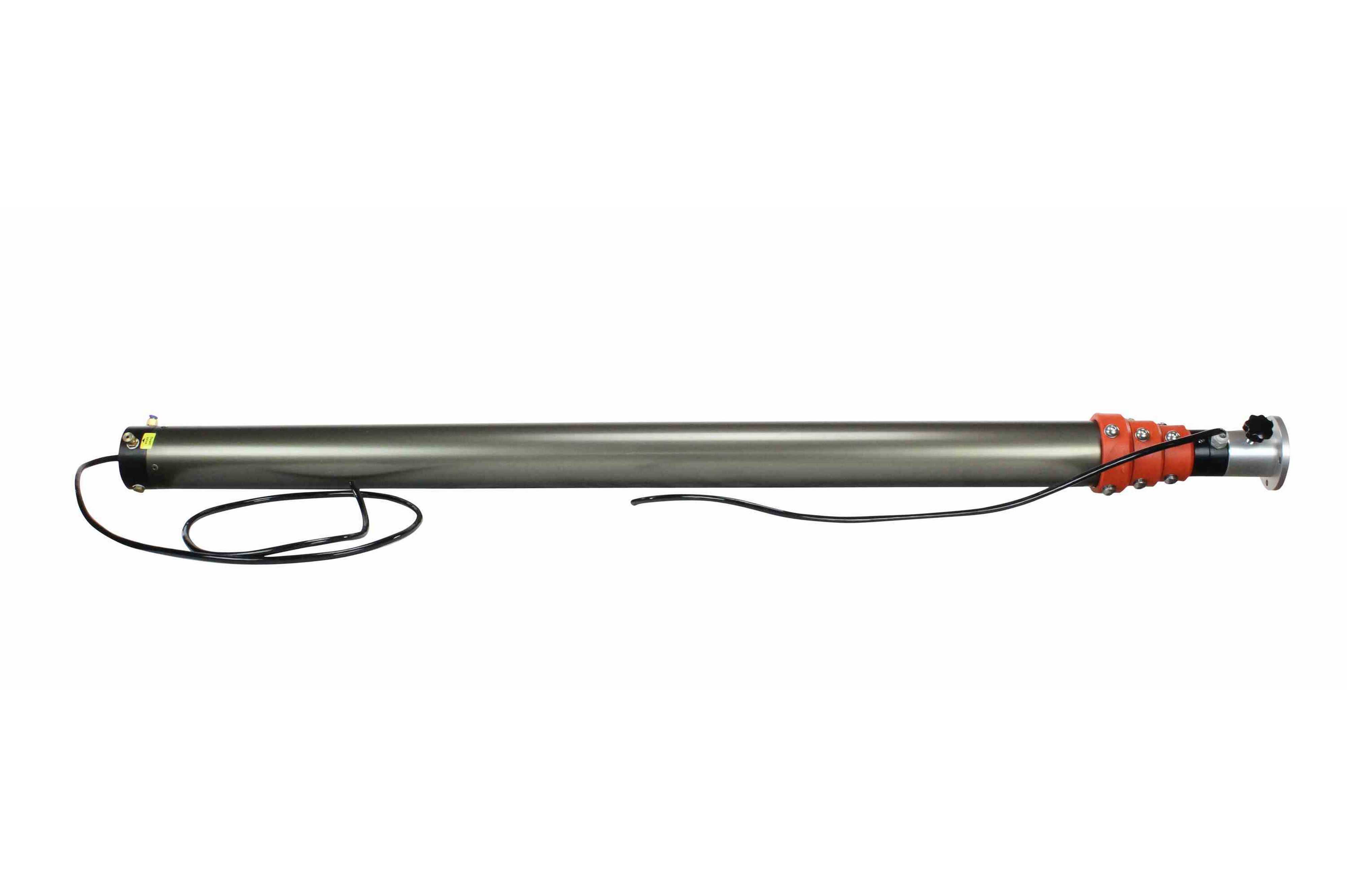

这类带内置线缆的伸缩气动灯杆，主要面向户外临时作业、应急布控、移动照明监控场景设计，常见于电力抢修、野外勘探、临时活动场地安保、抢险救灾现场的照明与监控架设需求，解决了传统外置线缆灯杆布线杂乱、易剐蹭损坏、架设效率低的痛点。从结构设计逻辑来看，整体采用高强度热处理铝合金管作为塔架主体材质，兼顾结构强度与整体重量控制，避免钢制杆体过重导致搬运、架设难度提升的问题。杆体采用四级伸缩结构，完全伸展后作业高度可达13.5英尺，能够满足大范围区域的照明覆盖与监控视野需求，收缩状态下长度仅为5英尺，大幅缩小收纳体积，便于车载运输与现场转运，常规货运车辆即可完成整组设备的转运，无需特殊超限运输资质。设计时在杆体顶部预留了锁定式安装板，可直接适配灯具、摄像头等设备的安装接口，无需额外加工转接件，安装板预先加工了标准安装孔位，可快速完成顶部负载的固定，单杆顶部额定承载可达75磅，能够同时满足常规大功率照明灯具与监控摄像头的安装承重需求。内置布线通道的设计是该结构的核心特点，杆体内部预置了RG59同轴电缆与14AWG供电电缆，线缆两端预留12英寸的接线余量，现场架设时无需额外穿线作业，也避免了线缆外露在户外环境下出现老化、剐蹭、拉扯损坏的问题，同时杜绝了外置线缆在杆体升降过程中出现卡滞、缠绕的风险。杆体升降依靠独立空压机提供气动动力，通过杆底的空气释放阀即可控制杆体的下降速度，避免杆体快速下坠造成设备损坏或人员受伤，操作门槛低，无需专业人员经过长时间培训即可完成架设操作。底部安装采用方形安装底板结构，底板预先加工四个安装螺栓孔，可直接固定在拖车、临时支架或者稳定地面上，整套杆体自重35磅，单人即可完成搬运与初步安装作业，无需额外吊装设备辅助。在实际选型应用中，该类灯杆可适配1000W级金属卤化物灯或者同功率等级的大功率LED灯具，同时可搭配监控摄像头实现现场画面的实时回传，满足夜间作业、临时布控场景下的照明与监控双重需求，杆体的铝合金材质本身具备优秀的抗腐蚀性能，可在多雨、高湿度的户外环境下长期使用，无需频繁做防腐维护。
